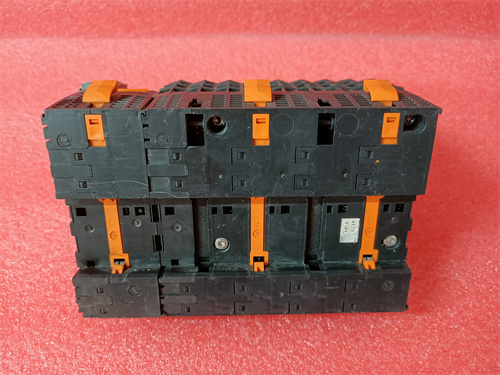

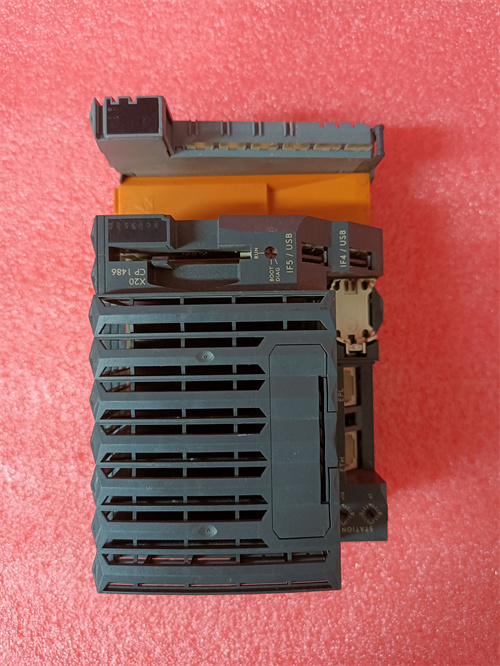

Описание контроллера B&R X20CP1486

B&R X20CP1486 представляет собой компактный программируемый логический контроллер (ПЛК) из модульной системы автоматизации X20 компании B&R (Bernecker + Rainer, ныне часть ABB). Этот контроллер относится к серии CP148x и предназначен для реализации задач управления средней сложности в машиностроении, робототехнике и технологических процессах. B&R X20CP1486 сочетает в себе достаточную вычислительную мощность, интегрированные интерфейсы и возможность масштабирования системы, являясь центральным звеном для построения эффективных решений в рамках единой программной среды Automation Studio.

Основные технические параметры

• Процессор: Высокопроизводительный процессор с тактовой частотой, обеспечивающей быструю обработку логики и данных (например, Intel Atom).

• Память: Значительный объем встроенной энергонезависимой памяти (Flash) для хранения программы и оперативной памяти (RAM) для данных.

• Интегрированные интерфейсы:

• Встроенный интерфейс POWERLINK (реализация в режиме управления/ведущего) для организации высокоскоростной сети ввода-вывода и привода.

• 2 порта Ethernet (с поддержкой протоколов TCP/IP, UDP, Modbus TCP) для программирования, связи с HMI и интеграции в сеть верхнего уровня.

• Последовательный порт RS-232/RS-485.

• USB-порт для конфигурации и обслуживания.

• Расширяемость: Поддерживает прямое подключение локальных модулей ввода-вывода серии X20 через высокоскоростную внутреннюю шину X2X Link (до 100 м). Возможность организации распределенных станций через сеть POWERLINK.

• Программирование: Полная поддержка стандарта IEC 61131-3, а также языков C/C++ и MATLAB®/Simulink® в единой среде разработки B&R Automation Studio.

Ключевые преимущества и особенности

Ключевым преимуществом контроллера B&R X20CP1486 является его глубокая интеграция в экосистему B&R, особенно с высокоскоростной сетью POWERLINK, что обеспечивает детерминированную и синхронизированную связь с удаленными станциями ввода-вывода и сервоприводами. Это делает его идеальным решением для приложений, требующих точного движения и быстрого отклика. Контроллер обладает мощными встроенными функциями, включая веб-сервер для удаленного мониторинга и диагностики. Единая среда Automation Studio для программирования ПЛК, HMI, приводов и безопасности значительно сокращает время инжиниринга и отладки. Надежность и качество изготовления соответствуют стандартам автоматизации машин и оборудования.

Примеры применения в различных отраслях

• Упаковочные и печатные машины: Синхронное управление множеством осей, контроль натяжения, точное позиционирование.

• Обрабатывающие центры и станки: Управление сервоприводами, координация осей, реализация сложной логики ЧПУ.

• Робототехника и манипуляторы: Управление кинематикой, интеграция с системами технического зрения.

• Производственные линии и автоматизированные сборочные комплексы: Координация работы различных станций, сбор данных, интеграция в сеть MES.

• Технологическое оборудование: Управление процессами смешивания, дозирования, нагрева с точным регулированием параметров.

Сравнение с аналогами конкурентов

На рынке компактных ПЛК для машинной автоматизации B&R X20CP1486 конкурирует с такими контроллерами, как Siemens SIMATIC S7-1200/1500 (соответствующие CPU), Beckhoff CX系列, или собственной серией B&R более высокого класса (APC). Его главным отличием является «родная» и бескомпромиссная поддержка сети POWERLINK, которая в экосистеме B&R предлагает более высокую степень интеграции и синхронизации по сравнению с решениями на базе стандартного Industrial Ethernet (PROFINET, EtherNet/IP) от конкурентов, если не используются их специализированные протоколы синхронизации. Automation Studio также предлагает уникально глубокую интеграцию всех компонентов системы по сравнению с более универсальными средами.

Рекомендации по выбору и важные замечания

1. Планирование сети: Если в проекте заложено использование сервоприводов или удаленного ввода-вывода B&R, контроллер X20CP1486 с встроенным мастером POWERLINK является оптимальным выбором. Для проектов, ориентированных на связь по другим промышленным сетям (PROFINET, EtherCAT), стоит рассмотреть другие процессоры серии.

2. Оценка производительности: Для задач с высокой вычислительной нагрузкой (сложная математика, управление большим количеством осей) убедитесь, что производительности CP1486 достаточно. Рассмотрите более мощные модели серии CP15xx или AP.

3. Программное обеспечение: Разработка для данного контроллера возможна только в среде B&R Automation Studio. Убедитесь в наличии необходимых лицензий и квалификации инженеров.

4. Модули расширения: Тщательно планируйте конфигурацию локальных модулей ввода-вывода, учитывая их суммарное энергопотребление и нагрузку на шину X2X Link.

5. Безопасность: Для реализации функций безопасности (Safety) требуется использование специализированных модулей безопасного ввода-вывода и соответствующая лицензия SafeDESIGNER в Automation Studio. Базовый контроллер X20CP1486 не является безопасным.

6. Долгосрочная поддержка: B&R (в составе ABB) известна длительной поддержкой своей продукции. Тем не менее, при старте нового проекта проверяйте актуальность данной модели в каталоге и рассмотрите более новые контроллеры серии, если они доступны.
