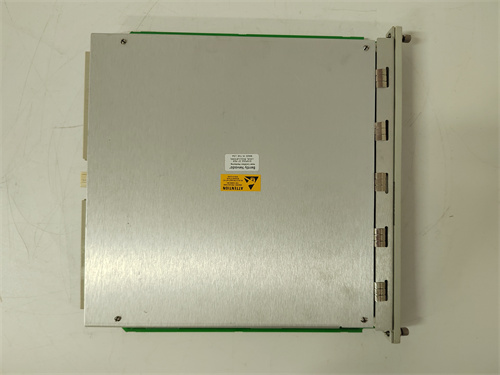

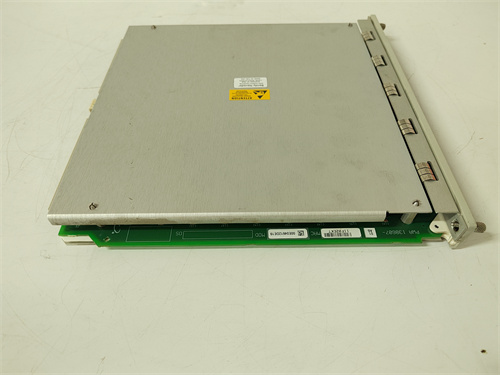

Первым делом познакомимся с устройством BENTLY 3500/22M 138607-01 — это промышленный модуль мониторинга вибраций и положения вращательных механизмов (турбин, компрессоров, двигателей) из системы защиты и мониторинга Bently Nevada 3500. Он предназначен для непрерывного измерения вибрации, несоосности и положения роторов, передачи данных о состоянии оборудования в контроллер системы 3500 и выдаче сигналов аварийного останова при превышении критических параметров. Это критически важно для предотвращения разрушения дорогого оборудования в энергетике, нефтегазе, химической промышленности и судостроении. Ссылка на продукт BENTLY 3500/22M 138607-01 позволяет получить детальную техническую документацию, включая схемы подключения к датчикам, таблицы диапазонов измерений и руководства по калибровке (вставьте здесь предоставленную ссылку). BENTLY 3500/22M 138607-01 отличается высокой точностью и отказоустойчивостью — его цифровая архитектура и поддержка индуктивных датчиков Bently гарантируют стабильную работу в суровых промышленных условиях (высокая температура, вибрация, пыль), снижая время простоя оборудования и экономические потери при авариях.
BENTLY 3500/22M 138607-01 имеет технические характеристики, адаптированные для мониторинга вращательных механизмов:
- Тип устройства: Модуль мониторинга вибрации и положения для системы Bently Nevada 3500;
- Поддерживаемые типы измерений:
- Вибрация: Пик-пик, среднеквадратическое (RMS) и пиковое значение ускорения/скорости/отклонения;
- Положение ротора: Несоосность (радиальное смещение), осевые положение (для контроля упругости подшипников);
- Частотный диапазон измерений: 0,1–10 000 Гц — для детектирования как низкочастотных вибраций (из-за несоосности), так и высокочастотных (из-за износа подшипников);
- Параметры измерения:
- Диапазон вибрации (отклонение): 0–500 мкм (пик-пик), точность ±1% от измеренного значения;
- Диапазон положения ротора: 0–25 мм (радиальное смещение), точность ±0,5% от полного диапазона;
- Разрешение АЦП: 16 бит — для детального представления сигналов и снижения помех;
- Подключение к датчикам:
- Тип поддерживаемых датчиков: Индуктивные датчики Bently (например, BENTLY 330103-00-06-10-02-00), пьезоэлектрические акселерометры;
- Количество каналов: 4 независимых канала (каждый канал поддерживает два датчика для измерения вибрации или положения);
- Интерфейс с датчиками: Штыревые разъемы для подключения сигнальных и питательных проводов датчиков;
- Функции защиты и алертов:
- Настраиваемые уровни сигналов: «Предупреждение» (warning) и «Авария» (trip) — для каждого канала и типа измерения;
- Время задержки аварийного сигнала: 0,1–10 с (настраиваемое) — для исключения ложных срабатываний при кратковременных пиках;
- Защита от короткого замыкания: Автоматическое блокирование канала при замыкании сигнального кабеля, сигнализация ошибки на панели системы 3500;
- Коммуникационные параметры:
- Интерфейс с контроллером Bently 3500: Внутренняя шина системы 3500 — передача данных в реальном времени (частота обновления 10 раз в секунду);
- Поддержка протоколов для внешних систем: Modbus RTU (через дополнительный модуль 3500/92) — для интеграции с SCADA (например, Siemens WinCC, ABB 800xA);
- Уровень защиты и эксплуатабельность:
- Корпус: Металлический, совместим с шкафом системы 3500, класс защиты IP20 (для установки внутри закрытых шкафов);
- Рабочий диапазон температур: 0 °C до +65 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,75 мм);
- Среднее время между отказами (MTBF): >200 000 часов;
- Калибровка:
- Тип калибровки: Автоматическая (через ПО Bently Nevada System 3500 Configuration Software) или ручная (с использованием эталонных сигналов);
- Период рекомендованной калибровки: 1 раз в год;
- Совместимость: Полная совместимость с другими модулями системы Bently 3500 (3500/15, 3500/20, 3500/92) и индуктивными датчиками Bently Nevada.
BENTLY 3500/22M 138607-01 выделяется среди модулей мониторинга благодаря ряду уникальных преимуществ:
- Высокая точность и многофункциональность: Возможность измерения вибрации (в трех параметрах), положения ротора и несоосности делает BENTLY 3500/22M 138607-01 универсальным для разных типов вращательных механизмов. Например, для турбины на теплоэлектростанции он одновременно контролирует вибрацию ротора (предотвращая износ подшипников) и его осевые положение (контролируя упругость уплотнений), что устраняет необходимость в нескольких специализированных модулях;
- Интеграция с системой Bently 3500: BENTLY 3500/22M 138607-01 полностью оптимизирован для работы с контроллером и панелью системы 3500 — данные о состоянии оборудования отображаются в реальном времени на экране оператора, а сигналы аварии синхронизируются с другими модулями защиты (например, модулем超速 3500/20). Это обеспечивает комплексную защиту оборудования и быструю реакцию операторов;
- Отказоустойчивость и диагностика: Встроенные функции защиты от короткого замыкания и автоматическое сигнализирование ошибок делают BENTLY 3500/22M 138607-01 надежным в критических условиях. Через ПО Bently Nevada System 3500 Configuration Software операторы могут диагностировать неисправности (например, неисправность датчика, разрыв кабеля) без остановки оборудования, сокращая время поиска проблем;
- Адаптивность к суровым условиям: Рабочий диапазон температур 0–65 °C и устойчивость к вибрации позволяют использовать BENTLY 3500/22M 138607-01 в условиях нефтепромысловых компрессоров (высокая температура газа) или судовых двигателей (переменные вибрации), где стандартные модули мониторинга часто выходят из строя.
BENTLY 3500/22M 138607-01 широко используется для мониторинга вращательных механизмов в различных критических отраслях:
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — BENTLY 3500/22M 138607-01 мониторило вибрацию и положение ротора паровой турбины мощностью 300 МВт. При превышении вибрации до 450 мкм (пик-пик) модуль выдал сигнал «Предупреждение», а при достижении 500 мкм — активировал аварийное останова турбины. Это предотвратило разрушение ротора и остановку электростанции на 2 недели;
- Нефтегаз: Промысловая площадка «Газпром» — BENTLY 3500/22M 138607-01 контролировало состояние газового компрессора на трубопроводе «Ямал-Eвропа». Модуль измерял несоосность ротора (диапазон 0–10 мм) и вибрацию подшипников, передавая данные в SCADA-систему. При обнаружении увеличения несоосности до 8 мм операторы смогли устранить проблему до возникновения критических повреждений;
- Химическая промышленность: Завод «Нижнекамскнефтехим» — BENTLY 3500/22M 138607-01 мониторило вибрацию центробежного компрессора в процессе синтеза полиэтилена. Высокая точность модуля (±1% от измеренного значения) позволяла детектировать ранние признаки износа подшипников, и ремонт был проведен в запланированном периоде, без остановки производственного процесса.
Для оценки преимуществ BENTLY 3500/22M 138607-01 сравним его с аналогичным модулем мониторинга — Emerson CSI 6500/60 (14202770):
Как видно из таблицы, BENTLY 3500/22M 138607-01 имеет преимущество в большем количестве каналов, расширенном частотном диапазоне, более высокой точности и поддержке индуктивных датчиков Bently (которые широко используются в энергетике и нефтегазе). Для пользователей системы Bently Nevada 3500 он является единственным оптимальным выбором, так как полностью интегрируется с существующей инфраструктурой.
