Описание продукта

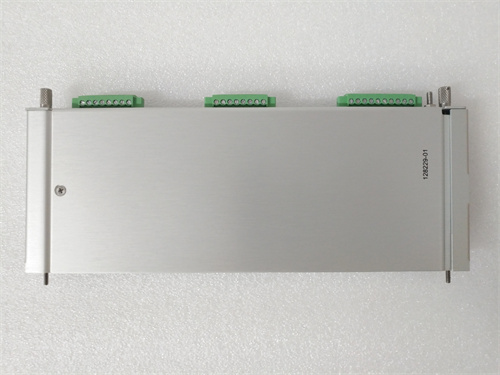

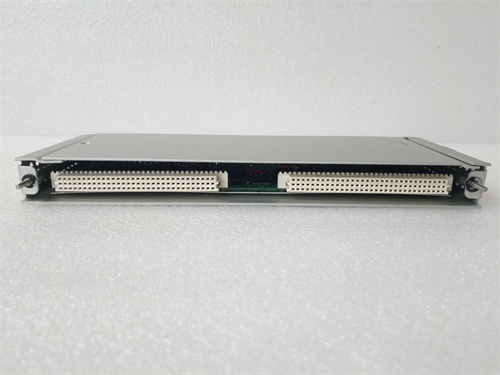

Модуль 128229-01 производства Bently Nevada (подразделение Baker Hughes) является ключевым компонентом в составе системы мониторинга состояния вращающегося оборудования 3500. Данный модуль может выполнять функции интерфейсной платы, платы связи или специализированного модуля ввода-вывода в рамках стойки мониторинга. Интерфейсный модуль BENTLY 128229-01 обеспечивает сбор, обработку и передачу данных о вибрации, осевом сдвиге, скорости, температуре и других критических параметрах с датчиков, установленных на турбинах, компрессорах, насосах и генераторах. Работа модуля 128229-01 направлена на предотвращение катастрофических отказов путем непрерывного контроля и предоставления сигналов тревоги и опасности системе управления. Надежность этого компонента напрямую влияет на доступность и безопасность всего технологического комплекса.

Технические параметры и характеристики

• Тип модуля: Модуль интерфейса или ввода-вывода (I/O или Interface Module) для системы мониторинга Bently Nevada 3500.

• Основные функции: Прием сигналов от различных датчиков (вибропреобразователей, проксимити-зондов, термопар, RTD), первичная обработка, формирование аналоговых (4-20 мА) и дискретных (релейных) выходных сигналов для систем управления (ПЛК, DCS).

• Типы входных сигналов: Может быть сконфигурирован для работы с сигналами вибросмещения, скорости, ускорения, фазы, температуры, ключевой фазы (Keyphasor®).

• Коммуникационные интерфейсы: Обеспечивает интеграцию с системами верхнего уровня через протоколы, такие как Modbus, Profibus DP или Ethernet, в зависимости от конкретной модификации модуля.

• Индикация и диагностика: Светодиодные индикаторы на лицевой панели для отображения статуса питания, состояния каналов, наличия тревог.

• Совместимость: Устанавливается в слот рамы (rack) мониторинговой системы 3500. Работает под управлением основного процессорного модуля (например, 3500/22M).

Преимущества и отличительные особенности

1. Высокая точность и надежность: Модуль BENTLY 128229-01 построен на основе проверенной технологии Bently Nevada, обеспечивающей точные и надежные измерения, необходимые для анализа динамики машин и прогнозного технического обслуживания.

2. Гибкость конфигурации: Модуль может быть программно сконфигурирован для работы с различными типами датчиков и под различные параметры мониторинга, что делает его универсальным решением для разных типов оборудования.

3. Интеграция с системами управления: Способность предоставлять стандартные промышленные выходные сигналы (4-20 мА, реле) и данные по цифровым интерфейсам позволяет легко встраивать систему мониторинга на базе модуля 128229-01 в общую АСУ ТП предприятия.

4. Соответствие отраслевым стандартам: Компоненты системы 3500, включая 128229-01, соответствуют строгим требованиям, предъявляемым к системам защиты и мониторинга оборудования в энергетике, нефтегазовой и других отраслях.

Примеры применения в различных отраслях

• Энергетика: Непрерывный мониторинг вибрации и температуры подшипников, осевого сдвига и скорости паровых и газовых турбин, а также турбогенераторов на ТЭЦ и АЭС. Отказ модуля 128229-01 может привести к потере критических данных о состоянии агрегата.

• Нефтегазовая промышленность: Защита и мониторинг центробежных и поршневых компрессоров на газоперекачивающих станциях, насосов высокого давления на трубопроводах и нефтеперерабатывающих заводах.

• Химическая промышленность: Контроль состояния крупных реакторных мешалок, воздуходувок и компрессоров, работающих в непрерывном цикле.

• Металлургия: Мониторинг вспомогательного оборудования, такого как турбовоздуходувки доменных печей.

Сравнение с аналогами конкурентов (на примере систем мониторинга от Emerson, Siemens, Rockwell)

• Специализация: Модуль BENTLY 128229-01 является частью специализированной системы мониторинга состояния оборудования (CMS) от признанного мирового лидера в этой области. Универсальные системы ввода-вывода от Siemens или Rockwell не обладают такой же глубиной алгоритмов обработки вибросигналов и специализацией.

• Подход к защите: Система 3500, в которую входит 128229-01, изначально проектировалась как система защиты машин (Machine Protection System), в то время как многие конкурирующие решения могут быть больше ориентированы на общий мониторинг.

• Экосистема и анализ данных: Ключевое преимущество Bently Nevada — это не только аппаратные модули, но и комплексное программное обеспечение для диагностики (System 1®), которое позволяет глубоко анализировать данные, собираемые модулем 128229-01.

• Доверие и стандарты отрасли: Bently Nevada является де-факто стандартом во многих отраслях, особенно в нефтегазе и энергетике, где требования к надежности систем защиты наиболее высоки.

Рекомендации по выбору и важные замечания

1. Идентификация и проверка: При заказе запасной части критически важно точно сверять номер 128229-01 с маркировкой на вышедшем из строя модуле, а также учитывать ревизию (Revision), так как разные ревизии могут иметь отличия.

2. Конфигурация и калибровка: Новый или замененный модуль BENTLY 128229-01 нуждается в правильной конфигурации параметров каналов (тип датчика, диапазон, уставки тревог) с помощью специализированного ПО (например, 3500 Rack Configuration Software). Возможна также калибровка.

3. Работа с системой в целом: Замена модуля должна производиться с учетом процедур для системы 3500, часто требующих временного перевода каналов в режим байпаса (bypass) или подтверждения работы других модулей.

4. Документирование изменений: Любые изменения конфигурации стойки после замены модуля должны быть должным образом задокументированы в паспорте оборудования.

5. Квалификация персонала: Работы по замене и конфигурации должны выполняться специалистами, прошедшими соответствующее обучение по системам мониторинга Bently Nevada.
