Описание продукта

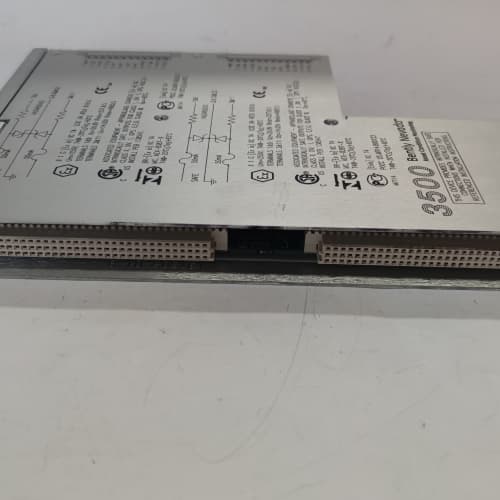

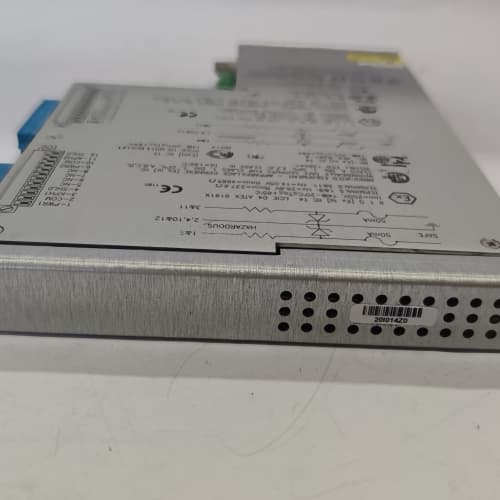

Модуль релейных выходов 3500/94 с каталожным номером 145988 является специализированным интерфейсным модулем в системе мониторинга состояния машин Bently Nevada 3500. Его основная задача — преобразовывать логические сигналы тревоги (Alert) и опасности (Danger), сформированные системой мониторинга на основе данных о вибрации, температуре, положении и других параметрах, в физические команды отключения оборудования. Релейный модуль BENTLY 3500/94 содержит несколько независимых электромеханических или твердотельных реле, которые замыкают или размыкают силовые цепи для управления исполнительными механизмами, такими как отключающие соленоиды, сигнальные лампы, звуковые оповещатели или входы систем управления более высокого уровня (DCS/ПЛК). Надежность модуля 145988 является критически важной, так как он выполняет финальную, исполнительную функцию в цепочке защиты, непосредственно воздействуя на процесс для предотвращения аварии. Этот модуль служит надежным и гальванически развязанным интерфейсом между чувствительной электроникой мониторинга и силовыми цепями управления.

Технические параметры и характеристики

• Тип модуля: Модуль релейных выходов (Relay Output Module) для системы 3500.

• Количество и тип реле: Как правило, содержит 4 или 8 независимых реле. Реле могут быть электромеханическими (с нормально разомкнутыми/замкнутыми контактами) или твердотельными, в зависимости от модификации.

• Номинальные параметры контактов: Коммутационная способность контактов реле, например, до 250 В AC / 30 В DC при токе 2-5 А, что позволяет напрямую управлять катушками контакторов, соленоидов и другими нагрузками.

• Логика срабатывания: Каждое реле может быть индивидуально сконфигурировано на срабатывание от конкретного канала мониторинга (например, вибрация подшипника №1, осевое положение) и от определенного типа события (тревога Alert, опасность Danger, исчезновение питания, неисправность системы).

• Индикация: Светодиодные индикаторы для каждого реле, показывающие его текущее состояние (активно/неактивно).

• Гальваническая развязка: Обеспечивается полная электрическая изоляция между цепями системы 3500 и управляемыми силовыми цепями.

• Совместимость: Устанавливается в раму (стойку) системы мониторинга 3500 и настраивается через основной процессорный модуль.

Преимущества и отличительные особенности

1. Высокая надежность и отказоустойчивость: Модуль BENTLY 3500/94 спроектирован для безотказной работы в системах безопасности. Конструкция реле и драйверов управления минимизирует риск ложного срабатывания или несрабатывания в критический момент.

2. Гибкая конфигурация логики: Возможность индивидуальной настройки каждого реле модуля 145988 на реакцию от различных каналов и типов событий позволяет реализовать сложные и селективные логики отключения и сигнализации.

3. Прямое управление нагрузками: Благодаря достаточной коммутационной способности, реле могут напрямую управлять значительными нагрузками без необходимости в дополнительных промежуточных реле, упрощая схему и повышая надежность.

4. Интеграция с диагностикой системы: Состояние и активность реле отслеживается системой и может отображаться в ПО конфигурации и передаваться на верхний уровень, обеспечивая прозрачность работы защитных функций.

Примеры применения в различных отраслях

• Энергетика: Непосредственное отключение паровой или газовой турбины при превышении предельных значений вибрации или осевого сдвига. Релейный модуль 3500/94 подает команду на соленоид аварийного остановочного клапана.

• Нефтегазовая промышленность: Аварийная остановка центробежного компрессора на газоперекачивающей станции при сигнале опасности от системы мониторинга. Модуль 145988 разрывает цепь управления главным приводом.

• Химическая промышленность: Отключение крупного насоса или мешалки реактора при недопустимом повышении температуры подшипников, предотвращая пожар или разрушение аппарата.

• Металлургия: Подача сигнала тревоги (сирена, лампа) в диспетчерскую при достижении предупредительных уставок на оборудовании, а также команда на плавную остановку при достижении уставок опасности.

Сравнение с аналогами конкурентов и стандартными релейными модулями

• Специализация в системе защиты машин (MPS): Модуль 3500/94 является неотъемлемой частью сертифицированной системы защиты. Стандартные релейные модули в универсальных ПЛК не обладают таким же уровнем интеграции с алгоритмами мониторинга, диагностики и часто не соответствуют требованиям к надежности для SIL-уровневых приложений.

• Детерминизм и скорость: Система 3500 с релейным модулем 145988 обеспечивает предсказуемое время срабатывания от момента обнаружения опасного параметра до замыкания контактов реле, что критически важно для защиты.

• Надежность компонентов: Реле, используемые в модулях Bently Nevada, отбираются и тестируются для работы в условиях вибрации и электромагнитных помех, что может не гарантироваться для реле в стандартных промышленных модулях.

• Подход к конфигурации: Логика работы реле настраивается в единой среде конфигурирования всей системы 3500, что обеспечивает согласованность и контроль, в отличие от программирования логики в общем ПЛК.

Рекомендации по выбору и важные замечания

1. Расчет нагрузочной способности: При конфигурации модуля BENTLY 3500/94 необходимо убедиться, что коммутируемая нагрузка (ток, напряжение, характер — индуктивная, резистивная) не превышает номинальных параметров контактов реле.

2. Защита контактов реле: Для управления индуктивными нагрузками (катушки соленоидов, контакторов) обязательно используйте защитные элементы (гасящие диоды для DC, варисторы или RC-цепи для AC), установленные непосредственно на нагрузке, для подавления искрения и продления срока службы контактов модуля 145988.

3. Резервирование критических команд: Для наиболее важных функций отключения (например, аварийный останов турбины) применяйте резервирование: используйте два независимых реле в одном или разных модулях 3500/94, подключенных параллельно или последовательно в зависимости от логики безопасности.

4. Функциональное тестирование: В рамках планового технического обслуживания необходимо регулярно проводить тестовые проверки срабатывания реле (в обход технологического процесса) для подтверждения их работоспособности.

5. Конфигурация и документация: Все назначения реле и их логика должны быть четко задокументированы в схемах и конфигурационных файлах системы. Любые изменения должны вноситься по строгому регламенту управления изменениями.
