Описание продукта

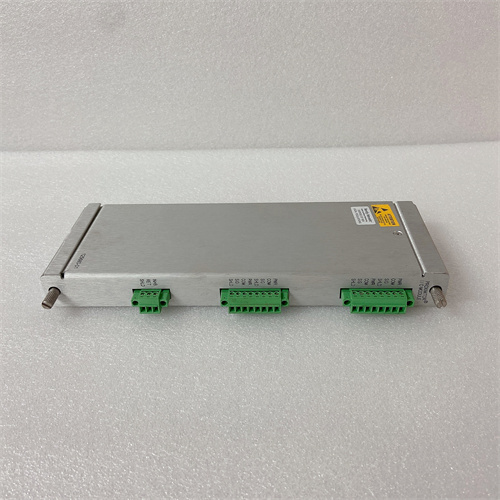

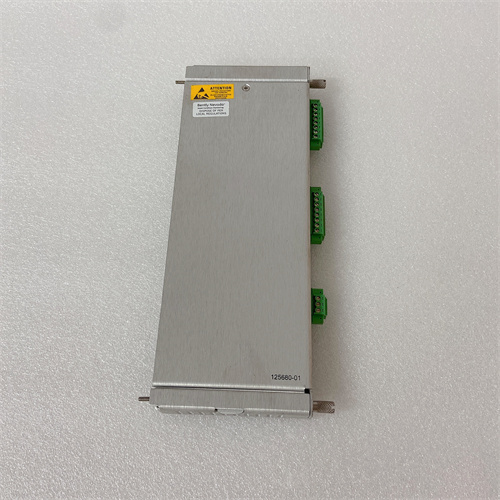

Модуль BENTLY 125680-01 представляет собой интерфейсную плату или специализированный компонент системы сбора данных, разработанный для интеграции в системы мониторинга состояния Bently Nevada (ныне часть Baker Hughes). Этот модуль, вероятно, входит в состав более крупных систем, таких как 3500 или его предшественники, и выполняет функцию сопряжения первичных датчиков (проксимиторов, акселерометров, датчиков скорости) с системой обработки данных или релейными выходами. Основное назначение модуля BENTLY 125680-01 — обеспечение надежного приема, фильтрации, усиления и преобразования аналоговых сигналов от датчиков вибрации и тахометров в форму, пригодную для дальнейшей обработки в мониторах и системах управления. Использование модуля BENTLY 125680-01 позволяет стандартизировать интерфейсы и повысить помехоустойчивость измерительных каналов, что критически важно для точной диагностики состояния оборудования. Правильная работа модуля BENTLY 125680-01 напрямую влияет на достоверность данных, на основе которых принимаются решения об эксплуатации или останове дорогостоящего оборудования.

Технические параметры и характеристики

• Тип устройства: Интерфейсная плата / Модуль кондиционирования сигналов (Signal Conditioning Module) или модуль драйвера.

• Функция: Усиление, фильтрация, изоляция и преобразование сигналов от датчиков вибрации (например, проксимиторов с выходом -24 В DC) или скорости (Keyphasor®).

• Входные сигналы: Прием сигналов от датчиков смещения (eddy current probes), акселерометров, тахометрических датчиков.

• Выходные сигналы: Стандартизированные аналоговые сигналы (например, 4-20 мА, ±10 В) для подключения к системам сбора данных (DAS, PLC) или дискретные сигналы для релейных выходов.

• Питание: Требует внешнего источника питания, обычно +24 В DC или другого напряжения, специфичного для стоек Bently Nevada.

• Изоляция: Гальваническая развязка между входными цепями и выходом/питанием для защиты от помех и перенапряжений.

• Диагностика: Возможность индикации наличия входного сигнала или неисправности датчика (обрыв, замыкание).

• Совместимость: Предназначен для работы с определенными сериями систем мониторинга Bently Nevada (например, как часть сборки с монитором 3500/42) и соответствующими датчиками.

• Степень защиты: Предназначен для монтажа в защищенные шкафы управления.

Преимущества и ключевые особенности

1. Повышение точности и надежности измерений: Модуль BENTLY 125680-01 обеспечивает правильную обработку слабых сигналов от датчиков, минимизируя влияние шумов и искажений, что приводит к получению более точных и достоверных данных о вибрации и скорости.

2. Защита систем управления: Благодаря гальванической развязке, модуль BENTLY 125680-01 предотвращает передачу возможных перенапряжений и помех из измерительных цепей в чувствительную электронику систем управления (ПЛК, DCS), повышая общую надежность.

3. Упрощение интеграции и модернизации: Устройство служит стандартным интерфейсом между датчиками Bently Nevada и системами различных производителей, облегчая модернизацию или расширение систем мониторинга без замены первичных преобразователей.

4. Критическая важность для защиты оборудования: Корректная работа модуля BENTLY 125680-01 является необходимым условием для своевременного срабатывания систем аварийной сигнализации и защиты (trip), предотвращающих catastrophic failure вращающихся машин.

Примеры применения в различных отраслях

• Энергетика: Интеграция датчиков вибрации и скорости паровых и газовых турбин, турбогенераторов, питательных насосов на электростанциях в системы управления и защиты.

• Нефтегазовая промышленность: Подключение датчиков мониторинга центробежных и поршневых компрессоров, газовых турбин, насосов высокого давления на компрессорных станциях и НПЗ.

• Металлургия: Обработка сигналов от датчиков, установленных на редукторах, валках прокатных станов, мощных вентиляторах.

• Химическая промышленность: Мониторинг состояния реакторов, турбоагрегатов и смесителей на химических производствах.

Сравнение с аналогами других производителей

Модуль BENTLY 125680-01 является частью экосистемы Baker Hughes Bently Nevada. Его аналогами можно считать интерфейсные модули и преобразователи сигналов других производителей систем мониторинга машин: Emerson (CSI), SKF, или Schenck. Однако ключевое отличие заключается в оптимизированной совместимости и калибровке именно для датчиков Bently Nevada. Универсальные преобразователи сигналов от сторонних производителей могут не обеспечивать требуемой точности, правильной фильтрации и диагностики, специфичных для систем защиты машин. Для поддержания гарантии и сертификации системы часто рекомендуется использовать оригинальные компоненты, такие как BENTLY 125680-01.

Рекомендации по выбору и важные замечания

1. Точное определение совместимости: Перед приобретением модуля BENTLY 125680-01 необходимо уточнить его совместимость с конкретной версией системы мониторинга (например, 3500/42M) и типами используемых датчиков (модель, чувствительность).

2. Проверка конфигурации и назначения: Важно понимать, в каком месте системы (для какого монитора или канала) предназначен данный модуль. Неправильная установка может привести к некорректным показаниям или отказу защиты.

3. Качество монтажа и подключения: Все соединения должны выполняться в соответствии с руководством по монтажу. Особое внимание следует уделить экранированию сигнальных кабелей и их прокладке вдали от силовых цепей для минимизации помех.

4. Калибровка и проверка: После установки модуля BENTLY 125680-01 рекомендуется выполнить проверку всего измерительного канала, включая калибровку (при необходимости) с использованием эталонного оборудования. Всегда используйте официальную документацию, доступную, например, по ссылке: [вставить вашу ссылку здесь]. Работы на системах защиты должны проводиться квалифицированным персоналом, знакомым со стандартами API 670 и процедурами безопасности.
