Описание продукта

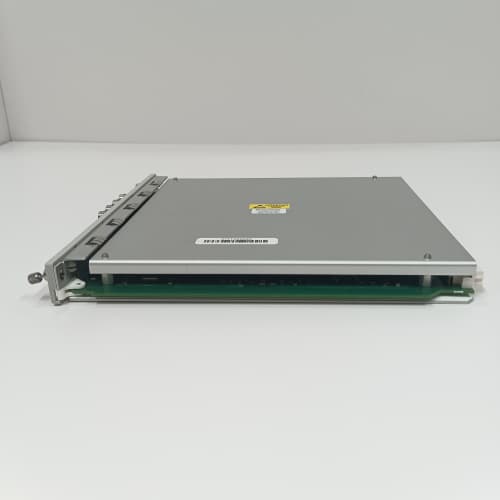

Модуль BENTLY 3500/45 176449-04 представляет собой двухканальный монитор температуры, разработанный для установки в систему мониторинга состояния машин серии 3500 от Bently Nevada (ныне часть Baker Hughes). Его основная функция — непрерывное измерение, обработка и мониторинг сигналов от датчиков температуры, таких как термопары (типов J, K, T, E, R, S, B) или резистивные температурные датчики (RTD, обычно Pt100). Модуль BENTLY 3500/45 176449-04 обеспечивает не только точное измерение, но и реализует функции защиты: он формирует аварийные сигналы «Тревога» и «Опасность» при превышении заданных уставок, которые могут использоваться для остановки оборудования и предотвращения повреждений. Интеграция модуля BENTLY 3500/45 176449-04 в стойку системы 3500 позволяет централизованно контролировать температурные параметры подшипников, смазочного масла, обмоток и других критических точек машины. Надежная работа модуля BENTLY 3500/45 176449-04 является неотъемлемой частью стратегии предсказательного обслуживания и защиты активов.

Технические параметры и характеристики

• Тип устройства: Двухканальный модуль мониторинга температуры (Temperature Monitor).

• Поддерживаемые датчики: Термопары типов J, K, T, E, R, S, B и резистивные датчики (RTD), такие как Pt100 (2-, 3- или 4-проводная схема подключения).

• Количество каналов: 2 независимых измерительных канала.

• Функции: Измерение температуры, формирование аналогового выходного сигнала 4-20 мА (опционально), генерация дискретных сигналов «Тревога» и «Опасность» с регулируемыми уставками и выдержкой времени.

• Точность: Высокая точность измерения, соответствующая промышленным стандартам для систем защиты.

• Линеаризация и компенсация: Автоматическая линеаризация характеристик термопар и RTD, компенсация температуры холодного спая для термопар.

• Диагностика: Встроенная диагностика обрыва и короткого замыкания датчика, а также внутренняя самодиагностика модуля.

• Интерфейсы: Связь по внутренней шине стойки 3500 с контроллером и другими модулями. Возможность ретрансляции данных в системы верхнего уровня (DCS, PLC).

• Индикация: Светодиодные индикаторы состояния для каждого канала (Норма, Тревога, Опасность, Неисправность).

• Совместимость: Предназначен для установки в любые стойки системы Bently Nevada 3500, совместим с конфигурационным ПО System 1* или другим ПО от Baker Hughes.

Преимущества и ключевые особенности

1. Высокая точность и надежность измерений: Модуль BENTLY 3500/45 176449-04 обеспечивает прецизионные измерения температуры, что критически важно для раннего обнаружения таких проблем, как перегрев подшипников, нарушение смазки или дисбаланс в системе охлаждения.

2. Интеграция в систему защиты: Как часть системы 3500, модуль BENTLY 3500/45 176449-04 не просто собирает данные, а является активным элементом защиты, способным инициировать аварийный останов оборудования для предотвращения катастрофических отказов.

3. Гибкость настройки и диагностика: Устройство позволяет гибко настраивать тип датчика, уставки, временные задержки и другие параметры для каждого канала. Расширенная диагностика помогает быстро локализовать проблемы как с датчиком, так и с самим модулем.

4. Промышленная прочность и соответствие стандартам: Модуль BENTLY 3500/45 176449-04 рассчитан на работу в тяжелых условиях машинного зала (вибрация, перепады температур, электромагнитные помехи) и соответствует строгим отраслевым стандартам.

Примеры применения в различных отраслях

• Энергетика: Мониторинг температуры подшипников и масла паровых и газовых турбин, генераторов, питательных насосов на электростанциях.

• Нефтегазовая промышленность: Контроль температуры подшипников центробежных и поршневых компрессоров, газовых турбин на компрессорных станциях и НПЗ.

• Металлургия: Измерение температуры редукторов, подшипников прокатных станов, мощных вентиляторов.

• Химическая промышленность: Мониторинг критических температурных точек на турбоагрегатах, реакторах и смесителях.

Сравнение с аналогами других производителей

Модуль BENTLY 3500/45 176449-04 конкурирует с температурными мониторами других производителей систем мониторинга состояния, таких как Emerson (CSI) или SKF, а также с универсальными модулями ввода температуры в системах DCS/ПЛК (например, Siemens, Rockwell). Его ключевое преимущество — это специализация и оптимизация именно для задач мониторинга и защиты машин (Machinery Protection System), включая встроенную логику срабатывания по уставкам, развитую диагностику и бесшовную интеграцию с комплексной системой анализа вибрации и других параметров в рамках платформы 3500. Универсальные модули ПЛК часто требуют дополнительного программирования для реализации аналогичных функций защиты.

Рекомендации по выбору и важные замечания

1. Правильный выбор типа датчика и схемы подключения: При заказе и настройке модуля BENTLY 3500/45 176449-04 необходимо точно указать тип термопары или RTD, а также схему подключения (2-, 3-, 4-проводная для RTD). Ошибка приведет к некорректным показаниям.

2. Калибровка и компенсация: Для термопар критически важна корректная компенсация температуры холодного спая. Убедитесь, что модуль правильно сконфигурирован, а монтаж выполнен в соответствии с рекомендациями (использование компенсационных проводов).

3. Настройка уставок и задержек: Уставки «Тревога» и «Опасность» должны быть установлены на основе паспортных данных оборудования и рекомендаций производителя машины. Введение временной задержки (time delay) позволяет избежать ложных срабатываний при кратковременных всплесках температуры.
