Обзор продукта: BENTLY 330901-05-32-05-02-00

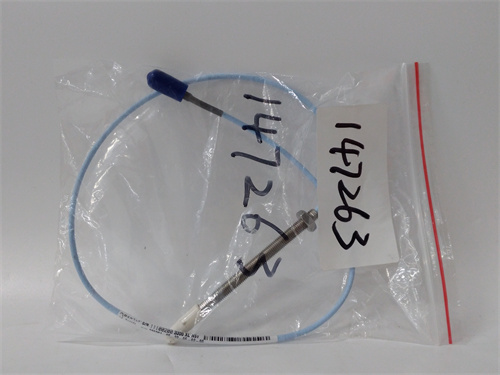

Датчик BENTLY 330901-05-32-05-02-00 представляет собой прецизионный вихретоковый преобразователь (proximity probe), разработанный компанией Bently Nevada (входит в состав Baker Hughes) для систем защиты и мониторинга вращающегося оборудования. Данное устройство относится к популярной серии 3300 и предназначено для бесконтактного измерения вибрации, осевого сдвига и оборотов ротора в турбинах, компрессорах, насосах и других критически важных механизмах. Вихретоковый датчик BENTLY 330901-05-32-05-02-00 обеспечивает высокоточные измерения в реальном времени, необходимые для раннего обнаружения неисправностей и предотвращения аварийных остановов оборудования.

Описание и технические параметры

Устройство BENTLY 330901-05-32-05-02-00 представляет собой законченный измерительный канал, включающий чувствительный элемент и соединительный кабель. Расшифровка модификации указывает на конкретные параметры исполнения:

• 330901: Базовое обозначение серии - датчик системы 3300 с кабелем-удлинителем.

• 05: Длина чувствительного элемента (пяточка датчика) - 5 мм.

• 32: Общая длина кабеля датчика в дюймах (32 дюйма, что составляет примерно 813 мм).

• 05: Тип резьбы и способ крепления - стандартная резьба 3/8-24 UNF.

• 02: Наличие и тип разъема - с разъемом для подключения к кабелю-удлинителю.

• 00: Сертификация и исполнение - стандартное, без специальных допусков (например, для взрывоопасных зон).

Технические характеристики модуля BENTLY 330901-05-32-05-02-00 включают:

• Принцип действия: Вихретоковый (токовихревой), бесконтактное измерение зазора между датчиком и валом.

• Измеряемые параметры: Статический зазор (положение вала), динамическая вибрация (размах и частота), частота вращения (обороты).

• Диапазон измерения: Обычно 0.5 - 2.5 мм (зависит от диаметра датчика и материала вала).

• Чувствительность: Стандартная калибровка 7.87 мВ/мкм (200 мВ/мил) для стали с низким содержанием углерода.

• Частотный диапазон: От 0 до 10 кГц, что позволяет измерять как статические, так и динамические перемещения.

• Материал корпуса: Нержавеющая сталь, устойчивая к воздействию масел и агрессивных сред.

• Степень защиты: Высокая степень защиты от воздействия влаги и загрязнений (соответствует требованиям для промышленного применения).
  Благодаря прецизионному исполнению и вихретоковому принципу измерения, BENTLY 330901-05-32-05-02-00 обеспечивает высокую точность и стабильность показаний даже в условиях загрязнения маслом или паром.

Преимущества и особенности

Использование датчика BENTLY 330901-05-32-05-02-00 в системах мониторинга состояния оборудования дает ряд важных преимуществ:

• Высокая точность: Прецизионное измерение перемещений с микронной точностью позволяет обнаруживать малейшие изменения в состоянии ротора.

• Бесконтактное измерение: Отсутствие механического контакта с валом исключает износ датчика и не влияет на работу оборудования.

• Надежность: Конструкция из нержавеющей стали и герметичное исполнение обеспечивают длительный срок службы в тяжелых промышленных условиях.

• Широкий частотный диапазон: Возможность измерения как статических (осевой сдвиг), так и динамических (вибрация) параметров одним датчиком.

• Совместимость: Полная совместимость с мониторами защиты серии 3500 и другими измерительными системами Bently Nevada.

• Помехозащищенность: Вихретоковый метод измерения нечувствителен к масляной пленке, пару и другим загрязнениям, которые влияют на оптические датчики.
  Важно отметить, что датчик BENTLY 330901-05-32-05-02-00 поставляется откалиброванным и не требует дополнительной настройки при установке, что упрощает монтаж и ввод в эксплуатацию.

Области применения и примеры внедрения

Вихретоковый датчик BENTLY 330901-05-32-05-02-00 находит широкое применение в различных отраслях промышленности с вращающимся оборудованием:

• Нефтегазовая отрасль: Мониторинг вибрации и осевого сдвига газоперекачивающих агрегатов на компрессорных станциях, защита насосного оборудования.

• Энергетика: Контроль вибрации и положения ротора паровых и газовых турбин на электростанциях, мониторинг генераторов и питательных насосов.

• Нефтепереработка: Защита компрессоров и насосов на установках каталитического крекинга, риформинга и гидроочистки.

• Химическая промышленность: Мониторинг состояния компрессоров и центрифуг в технологических процессах.

• Металлургия: Контроль вибрации прокатных станов и турбовоздуходувок доменных печей.
  На одной из газоперекачивающих станций применение датчиков BENTLY 330901-05-32-05-02-00 позволило своевременно обнаружить развитие дефекта подшипника нагнетателя за несколько недель до потенциальной аварии. Благодаря раннему обнаружению, останов агрегата был произведен в плановом порядке, что позволило избежать внепланового простоя и дорогостоящего ремонта.

Сравнение с конкурентами

В отличие от аналогичных вихретоковых датчиков других производителей (например, EPRO или Vibro-Meter), BENTLY 330901-05-32-05-02-00 имеет свои особенности:

• Совместимость с системой 3500: Оптимальная интеграция с мониторами защиты Bently Nevada 3500, обеспечивающая наилучшую точность и надежность измерений.

• Длительная поддержка: Bently Nevada гарантирует многолетнюю поддержку и доступность запасных частей для своих датчиков, что критически важно для объектов с длительным жизненным циклом.

• Технология: Многолетний опыт Bently Nevada в области вихретоковых измерений обеспечивает высокое качество и стабильность характеристик.

• Калибровка: Заводская калибровка под различные материалы вала упрощает замену и снижает затраты на ввод в эксплуатацию.
  Тем не менее, при выборе между BENTLY 330901-05-32-05-02-00 и продукцией других брендов, решающим фактором часто является тип установленной системы мониторинга и требования заказчика к унификации оборудования на предприятии.

Рекомендации по выбору и эксплуатации

При выборе и использовании датчика BENTLY 330901-05-32-05-02-00 следует учитывать несколько важных моментов:

1. Материал вала: Убедитесь, что датчик откалиброван под материал вала вашего оборудования (обычно сталь с низким содержанием углерода, но возможны другие варианты).

2. Длина кабеля: Выберите правильную длину кабеля (32 дюйма в данной модификации) для удобства прокладки до соединительной коробки или монитора.

3. Резьба и способ монтажа: Убедитесь, что резьба датчика (3/8-24 UNF) соответствует монтажному отверстию в корпусе оборудования. При необходимости используйте переходники или специальные монтажные кронштейны.

4. Монтажный зазор: При установке строго соблюдайте рекомендуемый монтажный зазор (статический зазор) для работы в линейной зоне характеристики датчика.

5. Защита кабеля: Обеспечьте надежное крепление и защиту кабеля от механических повреждений и перетирания об острые кромки оборудования.
   При проектировании систем защиты критически важного оборудования рекомендуется устанавливать резервные датчики BENTLY 330901-05-32-05-02-00 для обеспечения непрерывности мониторинга при выходе основного датчика из строя. Также важно иметь на складе запасные датчики для быстрой замены при повреждении.
