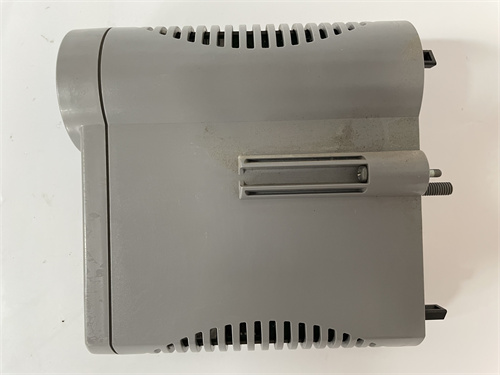

Описание модуля вывода HONEYWELL CC-PDOB01

HONEYWELL CC-PDOB01 представляет собой модуль дискретного (цифрового) вывода (Digital Output Module), предназначенный для установки в распределённые системы управления (DCS) серии Experion PKS или более ранних системах TDC 3000 компании Honeywell. Этот модуль служит интерфейсом между контроллером управления и полевыми исполнительными устройствами, преобразуя логические команды контроллера в физические сигналы для включения/выключения нагрузок. HONEYWELL CC-PDOB01 является ключевым компонентом для реализации управляющих воздействий в системах автоматизации непрерывных и гибридных процессов.

Основные технические параметры

• Тип модуля: Модуль дискретного вывода (DO - Digital Output).

• Количество каналов: 16 каналов дискретного вывода (в зависимости от конфигурации).

• Тип выходов: Транзисторные выходы на постоянный ток (DC), обеспечивающие коммутацию нагрузки "сухим контактом" (беспотенциальный выход) или с подачей напряжения.

• Номинальное выходное напряжение: Рассчитан на работу с нагрузками 24 В DC (стандартное промышленное напряжение управления).

• Максимальный коммутируемый ток: Обычно 0.5 А или 2 А на канал (точное значение указано в спецификации модуля).

• Защита каналов: Встроенная защита от короткого замыкания и перегрузки для каждого канала с возможностью диагностики.

• Индикация: Индивидуальные светодиодные индикаторы состояния (вкл/выкл) для каждого из 16 каналов.

• Изоляция: Гальваническая изоляция между каналами, а также между каналами и шиной контроллера.

• Совместимость: Модуль для установки в шасси ввода-вывода (I/O Chassis) Honeywell, такое как C200 или C300, и подключения к контроллеру через шину I/O.

Ключевые преимущества и особенности

Основным преимуществом модуля HONEYWELL CC-PDOB01 является его высокая надёжность и интеграция в отказоустойчивую архитектуру DCS Honeywell Experion PKS. Модуль обеспечивает предсказуемую и быструю коммутацию нагрузок, что критически важно для систем управления в реальном времени. Наличие индивидуальной светодиодной индикации на каждом канале значительно упрощает диагностику состояния выходов и поиск неисправностей. Встроенная защита от короткого замыкания предотвращает повреждение модуля и распространение неисправности при аварии в полевых цепях. Поддержка "горячей" замены (при правильной конфигурации системы) позволяет проводить обслуживание без остановки технологического процесса.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Управление электромагнитными клапанами (solenoid valves) на трубопроводной арматуре, включение/выключение насосов малой мощности, сигнальные лампы и гудки.

• Химическое производство: Управление заслонками, шиберами, малыми дозаторами, сигнализация о состоянии аппаратов.

• Энергетика: Управление цепями вспомогательного оборудования (вентиляторы охлаждения, насосы смазки), сигнализация на щитах управления.

• Целлюлозно-бумажная промышленность: Управление механизмами подачи, отсечными устройствами на конвейерных линиях.

• Водоподготовка: Управление задвижками с электрическим приводом малой мощности, сигнализация режимов работы фильтров.

Сравнение с аналогами конкурентов

В классе модулей дискретного вывода для DCS-систем HONEYWELL CC-PDOB01 конкурирует с аналогичными модулями от производителей Emerson (DeltaV), Siemens (PCS 7/ET 200), ABB (Symphony Plus) и Yokogawa (Centum). Его ключевым отличием является оптимизация для работы в экосистеме Honeywell Experion PKS, что обеспечивает бесшовную интеграцию, единую среду конфигурации (Control Builder) и использование фирменных диагностических и резервирующих возможностей системы. По сравнению с модулями для универсальных ПЛК, CC-PDOB01 предлагает более высокую степень интеграции с системами безопасности и лучшую диагностику на системном уровне.

Рекомендации по выбору и важные замечания

1. Совместимость системы: HONEYWELL CC-PDOB01 может работать только в составе системы Honeywell Experion PKS (или её предшественников) с соответствующими шасси ввода-вывода (C200, C300) и контроллером. Самостоятельное использование невозможно.

2. Тип нагрузки и защита: Модуль предназначен для резистивных и слабоиндуктивных нагрузок. При управлении сильноиндуктивными нагрузками (катушки реле, соленоиды) обязательно использовать внешние защитные элементы (супрессоры, варисторы или диоды) для подавления индуктивных выбросов напряжения, которые могут повредить выходные транзисторы.

3. Расчёт тока нагрузки: Необходимо убедиться, что ток, потребляемый каждым подключённым устройством, не превышает максимальный коммутируемый ток канала. Суммарный ток по всем каналам не должен превышать общую нагрузочную способность модуля.

4. Конфигурация в Control Builder: Модуль и каждый его канал должны быть корректно сконфигурированы в программном обеспечении Honeywell Control Builder, включая назначение точки, настройку диагностики и поведения при сбое.

5. Резервирование: Для повышения доступности критических контуров управления может применяться резервирование модулей ввода-вывода. Это требует специальной конфигурации контроллера и соответствующей проводки.

6. Источник приобретения: Для гарантии качества, совместимости и корректной работы в системе модуль HONEYWELL CC-PDOB01 следует приобретать через официальные каналы Honeywell или у авторизованных дистрибьюторов. Использование несертифицированных аналогов может привести к нестабильной работе и потере гарантии на систему.
