Описание продукта

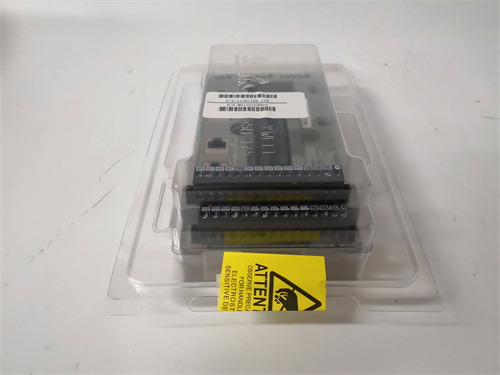

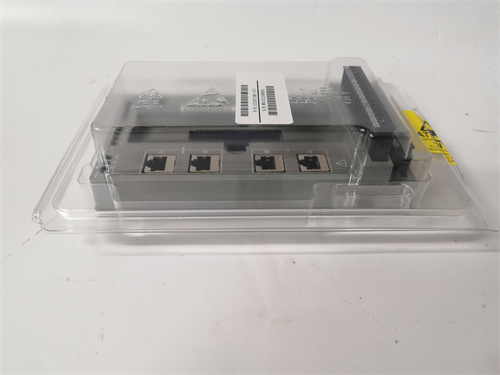

Модуль последовательной связи HONEYWELL SC-UCMX02 51307198-276 является высоконадежным, резервируемым коммуникационным контроллером для системы управления Experion PKS и PlantCruise. Этот модуль выполняет роль шлюза и концентратора, обеспечивая безопасный и детерминированный обмен данными между контроллерами управления процессом (C300, C200) и разнообразными внешними устройствами, использующими последовательные протоколы. HONEYWELL SC-UCMX02 поддерживает работу в полностью резервированной конфигурации, что гарантирует непрерывность связи даже в случае отказа одного из модулей. Установка модуля SC-UCMX02 51307198-276 позволяет интегрировать в единую систему управления тысячи точек от сторонних ПЛК, систем контроля, анализаторов, расходомеров и других интеллектуальных полевых устройств, значительно расширяя возможности мониторинга и контроля.

Технические параметры

• Тип устройства: Резервируемый модуль последовательной связи (Universal Serial Communication Module).

• Архитектура: Поддержка резервирования 1:1 (горячий резерв) для обеспечения высокой доступности.

• Поддерживаемые протоколы: Модуль является универсальным и поддерживает широкий спектр протоколов через конфигурируемые драйверы:

• Modbus RTU/ASCII (Master/Slave)

• PROFIBUS DP (Slave)

• DH/DH+ (Data Highway)

• Honeywell Peerway

• Опционально: другие протоколы (GE/SRTP, SNP и т.д.)

• Количество портов: 2 независимых последовательных порта (RS-232/RS-485), каждый из которых может быть сконфигурирован под свой протокол.

• Скорость передачи данных: Программируется, до 115.2 Кбит/с.

• Интеграция: Устанавливается в шасси контроллера C200 или C300, либо в специализированное шасси ввода-вывода.

• Управление: Конфигурация выполняется в среде Control Builder (назначение протокола, адресация, маппинг точек).

Преимущества и особенности

1. Высокая доступность и отказоустойчивость: Резервируемая архитектура модуля HONEYWELL SC-UCMX02 гарантирует непрерывность критически важных коммуникаций, что необходимо для систем управления непрерывными процессами.

2. Универсальность и гибкость: Поддержка множества промышленных протоколов в одном устройстве делает SC-UCMX02 51307198-276 мощным инструментом для интеграции разнородного оборудования, сокращая номенклатуру необходимых аппаратных интерфейсов.

3. Прямая интеграция с Experion PKS: Все данные, считанные через модуль, становятся полноправными тегами (points) в базе данных Experion, доступными для отображения на операторских станциях, использования в логике управления, архивирования и построения трендов.

4. Упрощение архитектуры: Заменяет собой множество отдельных, нерезервированных преобразователей интерфейсов и шлюзов, упрощая проектную документацию, монтаж и обслуживание.

5. Надежность промышленного класса: Конструкция модуля рассчитана на круглосуточную работу в условиях промышленной среды. Наличие полного номера детали 51307198-276 гарантирует подлинность и соответствие спецификациям.

6. Масштабируемость: В систему может быть установлено несколько модулей SC-UCMX02 для организации распределенной сети связи с большим количеством устройств.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Интеграция систем контроля скважин (SCADA), сторонних ПЛК с дожимных насосных станций, данных от анализаторов качества продукта в основную DCS Experion.

• Химическая промышленность: Подключение интеллектуальных анализаторов (pH, концентрации), весовых терминалов, систем дозирования от сторонних производителей.

• Энергетика: Сбор данных с систем защиты и автоматики (РЗА), турбинных контроллеров, систем химводоподготовки по протоколу Modbus.

• Водоочистные сооружения: Интеграция данных с удаленных PLC-станций, управляющих насосными агрегатами, или с систем телеметрии.

• Фармацевтика: Подключение контроллеров микроклимата, лабораторного оборудования для сбора данных о параметрах процесса.

Сравнение с аналогами (Emerson, Siemens, ABB)

• Против Emerson DeltaV (модули серийного интерфейса): Emerson предлагает аналогичные решения. HONEYWELL SC-UCMX02 выделяется своей универсальностью (один модуль для многих протоколов) и глубокой, бесшовной интеграцией в среду Experion PKS, особенно сильную в области управления непрерывными и гибридными процессами.

• Против Siemens PCS 7 (коммуникационные процессоры CP): Решения Siemens также надежны. SC-UCMX02 может иметь преимущество в более простой и централизованной конфигурации всех протоколов в одной software-среде Control Builder, без необходимости использования множества различных конфигураторов.

• Против использования отдельных сторонних шлюзов: Применение встроенного модуля SC-UCMX02 51307198-276 надежнее, обеспечивает лучшую диагностику, единую точку управления и не создает «островков» неинтегрированной автоматизации.

Рекомендации по выбору и важные замечания

1. Определение протокола и роли: Четко определите, какие протоколы и в каком режиме (Master/Slave) требуется поддерживать. Конфигурация модуля HONEYWELL SC-UCMX02 зависит от этого.

2. Планирование нагрузки: Рассчитайте количество подключаемых устройств, объем обмениваемых данных и требуемую частоту опроса для каждого порта, чтобы убедиться в достаточной производительности модуля.

3. Требования к резервированию: Для критически важных линий связи обязательно используйте резервированную пару модулей SC-UCMX02.

4. Конфигурация и маппинг: Тщательно спланируйте маппинг (сопоставление) регистров внешнего устройства с тегами Experion. Эта работа требует понимания как протокола устройства, так и структуры базы данных Experion.
