Описание продукта

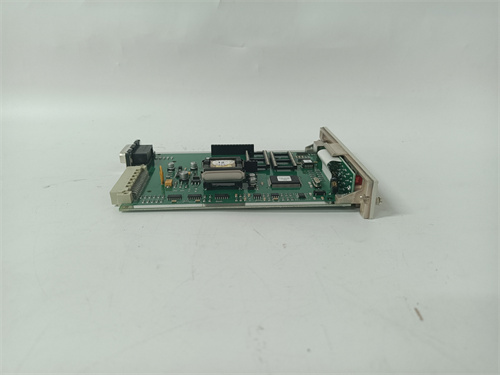

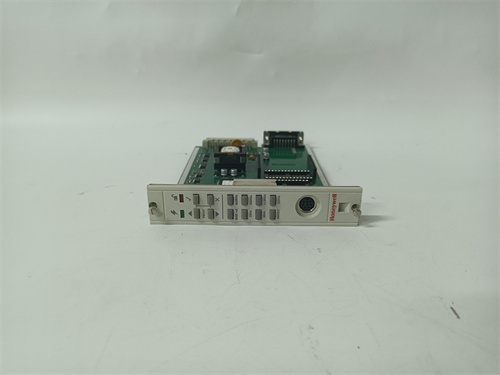

[HONEYWELL 05701-A-0361] представляет собой высоконадежный модуль аналогового ввода (Analog Input Module), входящий в состав распределенной системы управления (DCS) Honeywell TDC 3000 и более поздних версий серии Experion PKS (Process Knowledge System). Данный модуль с каталожным номером 05701-A-0361 является ключевым компонентом для сбора аналоговых сигналов от различных датчиков технологического процесса – давления, температуры, расхода, уровня и других аналитических приборов. [HONEYWELL 05701-A-0361] относится к семейству модулей ввода-вывода серии 5700, известных своей надежностью и долговечностью. Модуль преобразует аналоговые сигналы (например, 4-20 мА) в цифровые значения, которые затем используются контроллерами Honeywell для выполнения алгоритмов управления, мониторинга и сигнализации. Благодаря своей высокой точности, диагностическим возможностям и проверенной архитектуре, 05701-A-0361 широко используется в нефтегазовой, химической, нефтеперерабатывающей промышленности и энергетике по всему миру, обеспечивая надежный сбор данных и эффективное управление производственными процессами.

Технические параметры

• Тип продукта: Модуль аналогового ввода (Analog Input Module) для систем Honeywell.

• Производитель: Honeywell Process Solutions.

• Совместимые системы: Honeywell TDC 3000, Experion PKS (C200, C300 контроллеры).

• Серия: 5700 Series I/O – надежные модули ввода-вывода для DCS Honeywell.

• Каталожный номер: 05701-A-0361 – уникальный идентификатор для заказа и замены.

• Количество каналов: Обычно 8 или 16 каналов аналогового ввода.

• Тип входного сигнала: 4-20 мА, 0-10 В (в зависимости от конфигурации и внутренних перемычек). Поддерживает подключение двухпроводных и четырехпроводных датчиков.

• Разрешение: Высокое разрешение АЦП (12-16 бит) для точного измерения технологических параметров.

• Изоляция: Оптоэлектронная гальваническая развязка между каналами и системной шиной для защиты контроллера от помех и перенапряжений.

• Диагностика: Встроенная самодиагностика с обнаружением обрыва цепи датчика, выхода сигнала за допустимые пределы и других неисправностей. Интеграция с системой диагностики Honeywell.

• Индикация: Светодиодные индикаторы состояния модуля и активности каналов на передней панели.

• Напряжение питания: Получает питание от монтажной рамы Honeywell через системный разъем (обычно 24V DC).

• Рабочая температура: Промышленный диапазон 0°C до +60°C, адаптированный для установки в шкафах управления.

• Монтаж: Устанавливается в специализированное шасси (раму) ввода-вывода систем Honeywell.

Преимущества и особенности

• Проверенная надежность Honeywell: Модуль [HONEYWELL 05701-A-0361] разработан в соответствии с жесткими требованиями нефтегазовой и химической промышленности и имеет многолетнюю историю успешной эксплуатации на тысячах объектов по всему миру. Системы управления Honeywell, включая модули 05701-A-0361, известны своей исключительной надежностью и долговечностью. HONEYWELL – это синоним качества в мире промышленной автоматизации.

• Высокая точность измерений: Благодаря высокому разрешению и прецизионным компонентам, модуль гарантирует точный сбор данных с датчиков. Это позволяет системам автоматики точно поддерживать параметры технологического процесса – давление в колоннах, температуру в реакторах, расход сырья, что напрямую влияет на качество продукции и безопасность производства. 05701-A-0361 обеспечивает достоверность первичной информации для системы HONEYWELL.

• Развитая диагностика для упрощения обслуживания: Модуль способен не только передавать измеренные значения, но и диагностировать состояние самого канала и подключенного датчика. Обрыв линии, короткое замыкание или выход сигнала за пределы шкалы немедленно фиксируются и передаются оператору, что позволяет быстро локализовать и устранить неисправность, минимизируя время простоя оборудования. Наличие в системе [HONEYWELL 05701-A-0361] значительно упрощает работу эксплуатационного персонала.

• Гальваническая развязка для защиты системы: Модуль обеспечивает надежную гальваническую развязку между полевыми цепями (где могут возникать помехи, наводки и перенапряжения) и высокочувствительной электроникой контроллера и системной шины. Это защищает дорогостоящее оборудование управления от повреждений и повышает общую надежность системы. 05701-A-0361 – это надежный барьер между "полем" и "мозгами" системы HONEYWELL.

• Совместимость с TDC 3000 и Experion PKS: Модуль [HONEYWELL 05701-A-0361] поддерживается как в классических системах TDC 3000, так и в современных Experion PKS, что обеспечивает возможность модернизации и расширения существующих производств без замены всего парка оборудования ввода-вывода. Это защищает инвестиции заказчика и упрощает поэтапное обновление систем автоматизации.

Области применения и примеры использования

• Нефтеперерабатывающие заводы (НПЗ): На установках атмосферной и вакуумной перегонки нефти, каталитического крекинга, риформинга и гидроочистки модули [HONEYWELL 05701-A-0361] используются для сбора аналоговых сигналов с тысяч датчиков давления, температуры и расхода. Эти данные критически важны для управления сложными процессами нефтепереработки и обеспечения качества продукции. 05701-A-0361 – это стандарт для многих НПЗ, построенных на базе систем HONEYWELL.

• Нефтегазовая промышленность: На установках подготовки нефти и газа (УПН, УПГ), компрессорных станциях и газоперерабатывающих заводах модули аналогового ввода HONEYWELL обеспечивают надежный сбор данных с датчиков, контролирующих параметры добычи, транспортировки и переработки углеводородов. [HONEYWELL 05701-A-0361] гарантирует точность и надежность измерений в самых ответственных применениях.

• Химическая промышленность: В производствах базовой и тонкой химии, на установках по производству полимеров и удобрений модули 05701-A-0361 собирают данные с датчиков, контролирующих параметры реакций, что позволяет точно соблюдать рецептуры и обеспечивать высокое качество продукции.

• Энергетика: На тепловых электростанциях (ТЭС) модули [HONEYWELL 05701-A-0361] используются в системах автоматизации котлов и турбин для сбора данных с датчиков давления и температуры пара, расхода топлива и других параметров, необходимых для эффективной и безопасной выработки электроэнергии.

• Фармацевтическая промышленность: В производствах, требующих строгого соблюдения регламентов и высокой точности измерений, модули HONEYWELL обеспечивают надежный сбор данных с датчиков, контролирующих параметры технологических процессов, что критически важно для обеспечения качества лекарственных средств.

Сравнение с конкурирующими продуктами

По сравнению с аналогичными модулями аналогового ввода для DCS-систем других производителей (например, ABB S800 AI, Emerson Ovation AI, Siemens ET 200M для PCS 7):

• Преимущества: Ключевое преимущество [HONEYWELL 05701-A-0361] – его полная совместимость с системами TDC 3000 и Experion PKS. Для предприятий, уже использующих платформы HONEYWELL, замена модуля на оригинальный является самым простым и надежным решением, исключающим проблемы с совместимостью. Модули серии 5700 имеют репутацию высоконадежных компонентов, специально разработанных для работы в жестких условиях нефтегазовой и химической промышленности. Honeywell предлагает комплексную поддержку своих продуктов на протяжении всего жизненного цикла.

• Недостатки: Как специализированный продукт для систем HONEYWELL, модуль 05701-A-0361 не может быть использован в системах управления других производителей (ABB, Emerson, Siemens). Стоимость оригинальных компонентов DCS Honeywell, как правило, выше, чем у универсальных решений, что отражает их повышенную надежность и диагностические возможности. Модель 05701-A-0361 может относиться к определенному поколению оборудования, и для новых проектов могут быть доступны более современные модели с расширенными функциями.

Рекомендации по выбору и меры предосторожности

• Точное соответствие каталожного номера: При заказе [HONEYWELL 05701-A-0361] необходимо убедиться, что каталожный номер 05701-A-0361 точно соответствует требуемой модификации. Сверьте номер с маркировкой на существующем модуле или с проектной документацией. Даже незначительное изменение может означать другую версию прошивки или аппаратную ревизию.

• Проверка совместимости с системой управления: Убедитесь, что приобретаемый модуль [HONEYWELL 05701-A-0361] совместим с вашей системой управления (TDC 3000, Experion PKS C200/C300) и версией программного обеспечения. Информацию о совместимости можно получить из документации Honeywell или у технических специалистов.

• Конфигурация каналов: Правильно сконфигурируйте тип входного сигнала (например, 4-20 мА) и параметры фильтрации для каждого канала с помощью инженерного ПО Honeywell (например, Experion Control Builder). Неправильная настройка приведет к неверным данным.

• Монтаж и подключение: Установите модуль [HONEYWELL 05701-A-0361] в соответствующий слот шасси ввода-вывода в соответствии с инструкцией. Подключение полевых проводов от датчиков должно выполняться через соответствующие клеммные сборки с соблюдением полярности и требований к экранированию. Обеспечьте надежное заземление шасси и экранов кабелей.

• Условия окружающей среды: Обеспечьте условия эксплуатации модуля в соответствии со спецификациями (температура, влажность, защита от пыли). Модули Honeywell предназначены для установки в чистых, кондиционируемых помещениях или в шкафах управления с соответствующей степенью защиты.

• Надежность поставщика: Учитывая, что модули серии 5700 могут быть сняты с производства или находиться в категории "снято с производства, но поддерживается", выбирайте надежных поставщиков, способных предоставить оригинальный продукт, гарантию и, при необходимости, техническую поддержку.

• Стратегия резервирования (Spare Parts): Для непрерывных производств наличие на складе запасного модуля [HONEYWELL 05701-A-0361] является обязательным условием. Выход из строя модуля аналогового ввода может привести к потере контроля над важным параметром, что потребует его немедленной замены для обеспечения безопасности и непрерывности процесса.
