Обзор и описание продукта

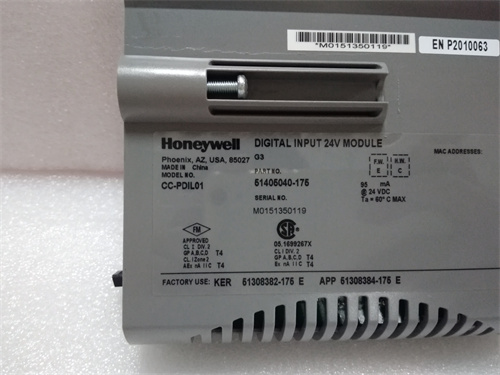

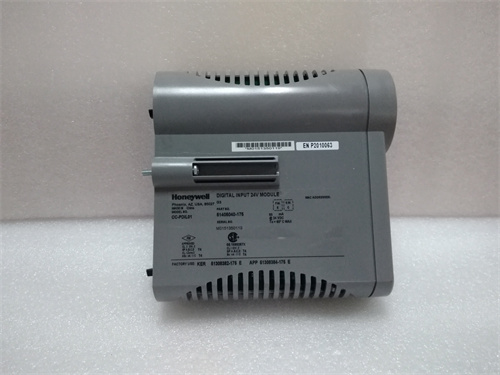

HONEYWELL CC-PDIL01 представляет собой модуль дискретного ввода (Discrete Input Module), разработанный компанией Honeywell для использования в распределенных системах управления (DCS) серии Experion PKS (Process Knowledge System) и контроллерах C300. Данный модуль является ключевым компонентом системы ввода-вывода серии Series C, предназначенным для приема дискретных (цифровых) сигналов от полевых устройств, таких как концевые выключатели, кнопки управления, реле, датчики присутствия и другие устройства с дискретным выходом. HONEYWELL CC-PDIL01 обеспечивает надежный сбор сигналов с гальванической развязкой, защищающей внутреннюю электронику контроллера от помех и выбросов напряжения с полевого уровня. Модуль CC-PDIL01 разработан для работы в жестких условиях промышленных предприятий, отличаясь высокой надежностью и стабильностью характеристик. Благодаря своей модульной конструкции и поддержке "горячей" замены, HONEYWELL CC-PDIL01 может быть легко установлен или заменен в стойке ввода-вывода без остановки контроллера, что минимизирует время простоя технологического процесса.

Технические параметры

• Тип устройства: Модуль дискретного ввода (Discrete Input Module).

• Серия: Honeywell Series C (для систем Experion PKS и контроллеров C300).

• Количество каналов: Обычно 16 или 32 канала дискретного ввода. Модуль HONEYWELL CC-PDIL01 обеспечивает высокую плотность каналов для экономии места в шкафах управления.

• Типы входных сигналов: Поддержка стандартных промышленных уровней дискретных сигналов:

• 24 В DC (постоянный ток) — наиболее распространенный стандарт.

• Возможны модификации для 48 В DC или 125 В DC (уточняется по спецификации).

• 120 В AC / 230 В AC (переменный ток) — для определенных модификаций.

• Тип входа: Синк (Sink) или сорс (Source) — модуль CC-PDIL01 может быть сконфигурирован для работы с различными типами подключения датчиков (PNP/NPN).

• Изоляция: Гальваническая развязка между каналами и системной шиной, а также между группами каналов (обычно групповая изоляция) для защиты от помех.

• Время фильтрации: Настраиваемое время подавления дребезга контактов и фильтрации помех для каждого канала или группы каналов.

• Диагностика: Расширенная диагностика с обнаружением обрывов цепи (для сигналов с контролем линии), коротких замыканий и внутренних неисправностей модуля. Светодиодная индикация состояния каждого канала и модуля в целом.

• "Горячая" замена (Hot Swap): Поддержка замены модуля HONEYWELL CC-PDIL01 без отключения питания стойки и остановки контроллера.

• Питание: Питание модуля осуществляется от шины ввода-вывода стойки Series C (обычно 5 В и 24 В от блока питания стойки).

Преимущества и особенности

1. Высокая надежность: Модуль HONEYWELL CC-PDIL01 разработан для непрерывной работы в системах управления непрерывными технологическими процессами, где отказ оборудования может привести к серьезным последствиям.

2. "Горячая" замена (Hot Swap): Возможность замены модуля CC-PDIL01 без остановки контроллера является критически важным преимуществом для непрерывных производств, позволяя проводить обслуживание без остановки технологического процесса.

3. Гальваническая развязка: Надежная изоляция защищает контроллер и другие модули от помех и выбросов напряжения, возникающих в полевых цепях, повышая общую надежность системы.

4. Диагностика на уровне каналов: Расширенная диагностика, включая обнаружение обрывов цепи (для сигналов с контролем линии), позволяет оперативно выявлять неисправности полевых устройств и кабелей.

5. Интеграция с Experion PKS: Модуль HONEYWELL CC-PDIL01 полностью интегрирован в экосистему Experion PKS, обеспечивая бесшовную передачу данных, диагностической информации и синхронизацию с контроллерами C300.

6. Универсальность: Возможность настройки типа входа (синк/сорс) и времени фильтрации позволяет адаптировать модуль CC-PDIL01 под различные типы датчиков и условия эксплуатации.

Применение в различных отраслях

• Нефтепереработка: Сбор сигналов от концевых выключателей задвижек, кнопок аварийного останова, сигнализаторов уровня на установках каталитического крекинга, риформинга и первичной переработки нефти. Модуль HONEYWELL CC-PDIL01 обеспечивает надежный сбор этих дискретных сигналов.

• Нефтехимия и химическая промышленность: Мониторинг состояний насосов, компрессоров, мешалок, сигналов от датчиков протока и давления на реакторах и колоннах.

• Энергетика: Контроль состояний выключателей, разъединителей, положений регулирующих клапанов и сигналов от защит на тепловых электростанциях и подстанциях.

• Нефтегазовая отрасль (добыча): Сбор сигналов на платформах, кустовых площадках скважин, установках подготовки нефти и газа.

• Целлюлозно-бумажная промышленность: Мониторинг состояний приводов, конвейеров, задвижек на технологических линиях.

• Фармацевтическая промышленность: Контроль состояний оборудования в чистых помещениях, сигналов блокировок и защит.

Сравнение с конкурентами

По сравнению с аналогичными модулями дискретного ввода других производителей DCS (например, ABB S800, Emerson, Siemens PCS 7):

• Экосистема Experion PKS: Модуль HONEYWELL CC-PDIL01 является оптимальным выбором для систем Experion PKS, обеспечивая наилучшую интеграцию с контроллерами C300 и инструментальными средствами Honeywell. В этой экосистеме он работает наиболее эффективно.

• Удобство обслуживания: Поддержка "горячей" замены и развитая диагностика делают модуль CC-PDIL01 очень удобным в эксплуатации, что особенно ценно для непрерывных производств с высокими требованиями к доступности.

• Плотность каналов: Модули серии C, включая HONEYWELL CC-PDIL01, предлагают высокую плотность каналов, позволяя экономить место в шкафах управления по сравнению с некоторыми решениями конкурентов.

• Диагностика: Уровень диагностики, включая обнаружение обрывов цепи на уровне канала, является конкурентным преимуществом, позволяющим быстрее выявлять проблемы с полевыми устройствами.

Рекомендации по выбору и меры предосторожности

1. Проверка типа входного напряжения: При заказе модуля HONEYWELL CC-PDIL01 необходимо точно указать требуемое входное напряжение (24 В DC, 48 В DC, 120 В AC и т.д.). Использование модуля с неправильным напряжением приведет к некорректной работе или повреждению.

2. Тип входа (Sink/Source): Уточните, какой тип подключения датчиков используется в вашей системе (PNP или NPN), и убедитесь, что модуль CC-PDIL01 может быть сконфигурирован соответствующим образом.

3. Проверка совместимости: Убедитесь, что модуль совместим с вашей версией системы Experion PKS, типом контроллера (C300) и версией программного обеспечения. Honeywell регулярно выпускает обновления совместимости.

4. Условия эксплуатации: Обеспечьте соответствие условий в шкафу управления (температура, влажность, вентиляция) требованиям, указанным в документации на модуль HONEYWELL CC-PDIL01.

5. Правильность подключения полевых цепей: Строго соблюдайте схему подключения полевых проводов к соответствующим клеммным блокам (например, CC-TAID01 или аналогичным), сопряженным с модулем CC-PDIL01. Неправильное подключение может привести к ложным срабатываниям или повреждению модуля.

6. Защита от статического электричества: При монтаже и замене модуля HONEYWELL CC-PDIL01 соблюдайте меры защиты от статического электричества, особенно при работе с модулем вне стойки.

7. Приобретение у надежных поставщиков: Рекомендуется приобретать HONEYWELL CC-PDIL01 у официальных дистрибьюторов Honeywell или проверенных компаний, специализирующихся на поставке запасных частей для систем Experion PKS, с предоставлением гарантии и технической поддержки. Это гарантирует подлинность компонента и его соответствие спецификациям.

Модуль дискретного ввода HONEYWELL CC-PDIL01 является надежным и функциональным компонентом систем Experion PKS, обеспечивающим эффективный сбор дискретных сигналов в самых ответственных промышленных приложениях.
