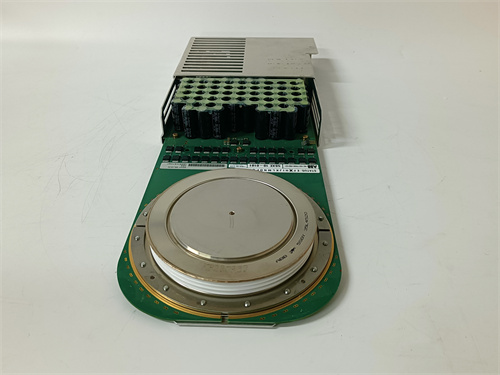

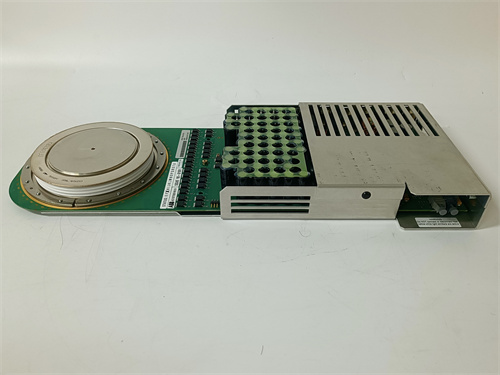

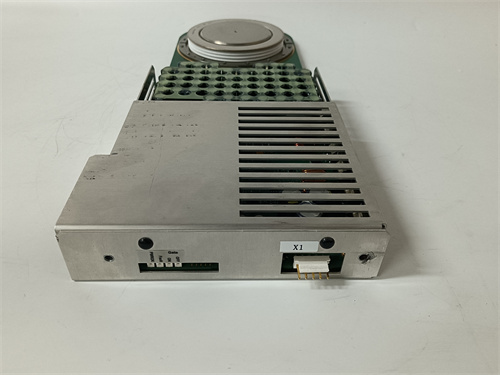

ABB 5SHY35L4520 — интегрированный модуль транзисторного шлюза (IGCT), содержащий подробную информацию о его параметрах, спецификациях, размерах, весах, сериях, характеристиках и функциях:

Параметры и характеристики:

Обратное повторное пиковое напряжение (V DRM) : 4500V, когда блок врат мотивирован.

Напряжение постоянного тока (V DC) : 2800V, при открытом воздухе на уровне моря при космическом излучении окружающей среды, элемент врат был мотивирован.

Пик максимального тока (I DRM) : 50mA, когда V = V = V DRM и блок врат мотивированы.

Нормальный ток (I TGM) : 32 на 10 куб.

Номинальный ток (I TGQM) : 4000A.

Размер и вес:

Размер: 365874мм.

Вес: около 1,85 кг.

Серия:

ABB 5SHY35L4520 относится к линейке модулей IGCT.

Характеристики:

Высокоэлектромагнитный иммунитет: оптимизация производительности в приложении средней частоты.

Упрощенный интерфейс управления: с функцией обратной связи состояния, применимой к напряжению AC или DC.

Высокая надежность: внедрение продвинутого инкапсуляционного и теплового дизайна для обеспечения стабильной и надежной производительности.

Низкая потеря: с низкой проводящей и выключающей мощностью помогает повысить эффективность системы и снизить потребление энергии.

Мультифункциональные: применяются в различных областях применения, таких как высокоэнергетические источники энергии, управление электростанциями и преобразователи частоты.

Действие:

Применение электрической электроники: ABB 5SHY35L4520 используется в основном для высокоэнергетических приложений, таких как электрические устройства и высоковольтные преобразователи частоты, для достижения высокочастотной плотности и эффективного преобразования энергии.

Управление и защита электрических машин: запуск, остановка и скорость, которые могут быть использованы для электромобилей, в то же время модуль оснащен различными защитными функциями для обеспечения безопасного функционирования оборудования и систем.

Преобразование энергии: преобразование и регулирование в преобразователе частоты и системе постоянного тока.
