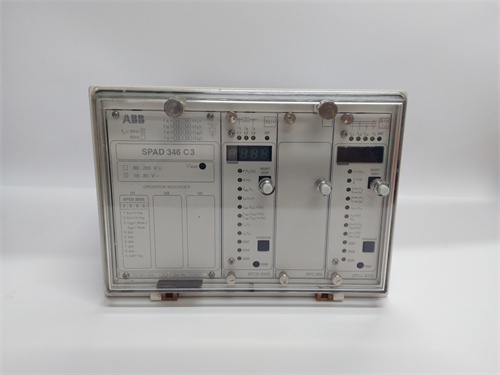

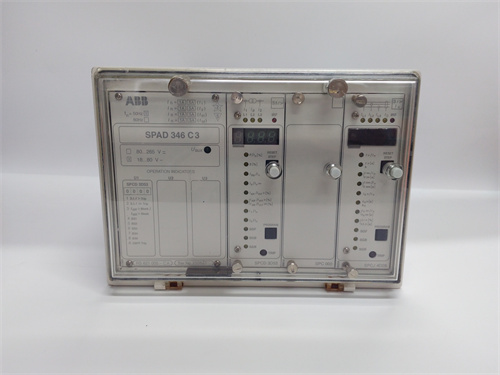

ABB SPAD346C1-AA — интегрированное дифференциальное реле, предназначающееся для защиты двух обмотных трансформаторов и генераторов-трансформаторов от многих неисправностей. Ниже представлена конкретная информация о параметрах, спецификациях, размерах, весах, сериях, характеристиках и функциях продукции:

Параметры:

Номинальное напряжение и диапазон тока могут отличаться в зависимости от конкретного применения, но обычно номинальный диапазон напряжения составляет 100V - 600V, а номинальный диапазон тока — 0,5 A - 5A.

Дифференциальная защитная точность достигла 0,1%.

Интерфейс связи включает в себя RS-232 и CAN.

Спецификация:

Уровень защиты IP65 обеспечивает благоприятную экологическую адаптацию.

Размер продукции приблизительно 220 x 160 x 80 мм, вес около 2,5 кг, но обратите внимание на то, что эти цифры могут быть изменены в результате конкретной модели или обновления.

Серия:

Принадлежит к дифференциальным защитным реле серии SPAD346.

Характеристики:

Были интегрированы три фазовых дифференциальных реле, перетекающие реле и реле заземления, обеспечивающие полную защиту трансформаторов и генераторов.

Способность функционировать стабильно во всех случаях применения может оставаться стабильной даже в условиях частичного насыщения трансформатора тока.

С мощными противоэлектрическими и электромагнитными помехами, гарантирующими надежность и стабильность продукции.

Оснащенный интегрированным регистратором помех, который может записывать ток и цифровые сигналы, облегчает проверку неисправностей.

Действие:

В основном используется для защиты двухдисковых трансформаторов и генераторов-трансформаторов от воздействия на них в результате короткого замыкания в обмотке, поломки в первичных петлях, неполадок в заземлении и замыканий.

Реле также защищают генератор от короткого замыкания в обмотке, а также безопасность работы трансформатора в трёх обмотках в определенных условиях.
