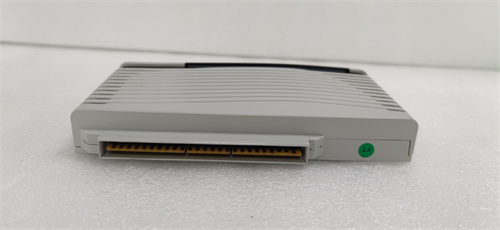

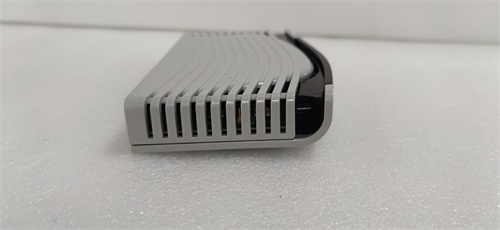

Первым универсальным модулем цифровых входов для систем автоматизации промышленных процессов (управление оборудованием, мониторинг состояния механизмов, сигнализация аварий) является устройство ABB DI01 — это модуль класса «discrete I/O» (цифровые входы/выходы), разработанный компанией ABB (ведущим производителем решений для промышленной автоматики), предназначенный для сбора дискретных сигналов («да/нет», «открыто/закрыто») и интеграции в контроллеры ABB или сторонние системы PLC. Официальная техническая документация, спецификации и возможность заказа ABB DI01 доступны по следующей ссылке: [ссылка на продукт ABB DI01] (после предоставления реальной ссылки она заменит этот плейсхолдер). Модуль ABB DI01 отличается высокой надежностью, устойчивостью к помехам и простотой монтажа, что делает ABB DI01 неотъемлемым элементом для мониторинга состояния оборудования в производственных цехах, электростанциях и распределительных центрах.
Модуль цифровых входов ABB DI01 имеет строго отлаженные характеристики, адаптированные к требованиям промышленной автоматики:
- Тип устройства: Модуль цифровых входов для интеграции в системы ABB AC500 PLC, ABB 800xA DCS или совместимых контроллеров сторонних производителей;
- Параметры питания:
- Номинальное напряжение питания: 24 В DC (постоянное);
- Допустимый разброс напряжения: 19,2 В DC – 28,8 В DC (совместимо с стандартными источниками питания промышленных систем);
- Потребляемый ток: ≤30 мА (без нагрузки на входы) — низкое энергопотребление, не перегружающее сеть контроллеров;
- Характеристики цифровых входов (DI):
- Минимальное напряжение для сигнала «ВЫКЛЮЧЕНО» (OFF): ≤5 В DC;
- Минимальное напряжение для сигнала «ВКЛЮЧЕНО» (ON): ≥15 В DC;
- Количество каналов: 8 независимых каналов — для сбора сигналов от разных устройств (датчики положения, кнопки, реле);
- Тип сигнала: «сухой контакт» (NO — нормально открытый / NC — нормально закрытый) или напряженный сигнал 24 В DC;
- Порог срабатывания:
- Максимальный входной ток на канал: ≤10 мА (защита от перегрузки при коротком замыкании);
- Время реакции: ≤1 мс — мгновенная регистрация изменения состояния (важно для аварийных сигналов);
- Защита и помехоустойчивость:
- Защита от электростатического разряда (ESD): Класс IEC 61000-4-2 (±8 кВ контактный, ±15 кВ воздушный) — предотвращение повреждения модуля при контакте с статикой;
- Защита от импульсных помех: Класс IEC 61000-4-4 (±2 кВ, 5/50 нс) — устойчивость к кратковременным перепадам напряжения в промышленных сетях;
- Избирательность сигнала: >60 дБ — отсутствие искажений сигнала при работе рядом с электродвигателями или трансформаторами;
- Интерфейсы связи (интеграция в контроллер):
- Встроенный интерфейс: Backplane (шлейфное соединение) для подключения к контроллерам ABB AC500 — быстрая коммуникация без дополнительных кабелей;
- Опциональный интерфейс: RS-485 (Modbus RTU) — для интеграции в сторонние PLC (например, Siemens S7-1200, Schneider M340);
- Операционные условия:
- Температурный диапазон: -25 °C до +60 °C — подходит для эксплуатации в закрытых технических шкафах и умеренно суровых производственных условиях;
- Влажность: 5% – 95% (без конденсации) — устойчивость к перепадам влажности;
- Габариты: 80 мм × 120 мм × 60 мм (высота × ширина × глубина), монтаж на шину DIN (стандарт EN 50022) — компактность для размещения в плотно заполненных электрощитах;
- Класс защиты корпуса: IP20 — защита от пальцев и крупных частиц пыли;
- Сертификации: CE (соответствие европейским нормам), UL 61010-1 (безопасность измерительного оборудования), IEC 61131-2 (стандарты для промышленных контроллеров) — соответствие международным нормам безопасности.
Модуль ABB DI01 выделяется среди аналогичных устройств благодаря преимуществам, оптимизированным для промышленного мониторинга:
- 8 независимых каналов и широкий диапазон напряжения питания: Большое количество каналов позволяет подключить несколько датчиков одновременно (например, 8 датчиков положения для конвейера), что сокращает необходимость покупки дополнительных модулей. Допустимый разброс напряжения 19,2–28,8 В DC делает ABB DI01 устойчивым к перепадам питания в старых производственных цехах;
- Высокая помехоустойчивость (IEC 61000-4-2/4): Защита от ESD и импульсных помех гарантирует надежную работу ABB DI01 в средах с высокими электромагнитными помехами (например, металлургические заводы, цеха с мощными электродвигателями) — отсутствует ложное срабатывание сигналов из-за помех;
- Быстрое время реакции (≤1 мс): Мгновенная регистрация изменений состояния критически важна для аварийных сценариев — например, при отключении защитного щита конвейера ABB DI01 за 1 мс передает сигнал в PLC, который немедленно останавливает оборудование, предотвращая травмы персонала;
- Совместимость с ABB и сторонними системами: Встроенный backplane-интерфейс идеально подходит для контроллеров ABB AC500, а опциональный RS-485 (Modbus RTU) позволяет интегрировать ABB DI01 в системы Siemens, Schneider и другие — не требуется замена существующего оборудования, что снижает стоимость модернизации;
- Простой монтаж и диагностика: Монтаж на DIN-шину занимает несколько минут, а светодиодные индикаторы на каждом канале (зеленый — сигнал ON, красный — сигнал OFF) позволяют быстро проверять состояние входов — не нужно подключать дополнительные инструменты для диагностики;
- Долговечность и низкие эксплуатационные расходы: Сертификации и защищенная конструкция обеспечивают срок службы ABB DI01 до 10 лет в круглосуточных режимах, а низкое энергопотребление (≤30 мА) снижает общую стоимость эксплуатации системы автоматизации.
Модуль ABB DI01 широко используется в промышленности для мониторинга состояния оборудования — его функциональность делает его подходящим для следующих сценариев:
- Производственный цех (контроль конвейерной линии): Мониторинг состояния 8 секций конвейера в автомобильном заводе — ABB DI01 подключен к датчикам положения (NO-контакты) на каждой секции: сигнал «ON» означает «конвейер движется», «OFF» — «останов». Данные передаются через backplane в контроллер ABB AC500. При остановке одной секции (сигнал OFF) PLC через ABB DI01 регистрирует проблему за 1 мс и останавливает предыдущие секции, предотвращая накопление деталей. Светодиодные индикаторы позволяют оператору быстро определить неработающую секцию;
- Электростанция (мониторинг защитных устройств): Контроль состояния 8 защитных реле в трансформаторной подстанции — ABB DI01 принимает сигналы от реле (NC-контакты): сигнал «OFF» означает «авария» (реле сработало), «ON» — «норма». При аварии (например, короткое замыкание) ABB DI01 передает сигнал в ABB 800xA DCS через RS-485 (Modbus RTU), и система автоматически активирует аварийное оповещение и отключает поврежденный участок. Защита от импульсных помех предотвращает ложные аварии при перепадах напряжения;
- Распределительный центр (мониторинг дверных замков склада): Контроль состояния 8 дверных замков в хранилище товаров — ABB DI01 подключен к датчикам открытия дверей (24 В DC сигнал): «ON» — дверь открыта, «OFF» — закрыта. Данные передаются в PLC Siemens S7-1200 через RS-485. При несанкционированном открытии двери (сигнал ON в нерабочие часы) PLC через ABB DI01 активирует звуковую сигнализацию и отправляет уведомление администратору. Время реакции ≤1 мс гарантирует быструю реакцию на нарушение;
- Пищевая промышленность (мониторинг уровня продукта в резервуарах): Контроль верхнего уровня продукта в 8 резервуарах с сахаром — ABB DI01 подключен к датчикам уровня (сухой контакт NO): при заполнении резервуара до верхнего предела датчик замыкает контакт (сигнал ON). ABB DI01 передает сигнал в контроллер ABB AC500, который останавливает насос, подающий сахар в резервуар. Защита от ESD предотвращает повреждение модуля при контакте с сухим сахаром (источник статики).
Для наглядности преимуществ ABB DI01 представим сравнение с аналогичным модулем цифровых входов — Siemens SM 1221 (6ES7221-1BF32-0XB0):
Как видно из таблицы, ABB DI01 превосходит конкурента по температурному диапазону (-25 °C vs 0 °C), времени реакции (≤1 мс vs ≤3 мс) и уровню защиты от помех (±2 кВ vs ±1 кВ для импульсных помех). В то время как Siemens SM 1221 ограничен интеграцией только в S7-1200, ABB DI01 предлагает опциональный RS-485 для подключения к сторонним системам, что делает его более универсальным для различных типов автоматизации.
- Оцените количество датчиков и условия эксплуатации: Если вам нужно подключить 4–8 дискретных датчиков и работает в условиях <0 °C (например, холодильные камеры, внезапные объекты) — ABB DI01 с температурным диапазоном -25 °C до +60 °C подойдет идеально. Для fewer than 4 датчиков можно рассмотреть модель ABB DI004 (4 канала), но ABB DI01 обеспечивает запас для будущей модернизации;
- Проверьте совместимость с контроллером: Если вы используете ABB AC500 или 800xA DCS — выбирайте ABB DI01 с backplane-интерфейсом (быстрая интеграция, нет лишних кабелей). Для сторонних PLC (Siemens, Schneider) добавьте опциональный RS-485 модуль — убедитесь, что контроллер поддерживает Modbus RTU;
- Учтите уровень помех в цехе: Для производств с высокими электромагнитными помехами (металлургия, тяжелая промышленность) ABB DI01 с защитой IEC 61000-4-2/4 — единственный подходящий выбор, так как он предотвращает ложные сигналы и повреждение модуля.
- Монтаж и подключение: Устанавливайте ABB DI01 на DIN-шину только в закрытых технических шкафах — избегайте прямого попадания пыли, воды или механических повреждений. При подключении датчиков проверяйте полярность сигнала (для напряженных входов 24 В DC) — неправильная полярность не повреждает модуль, но не позволит получить корректный сигнал;
- Тестирование каналов: Перед запуском системы выполните тест каждого канала ABB DI01 — подключите тестовый контакт к каждому входу и проверяйте светодиодные индикаторы (должен загореться зеленый свет для сигнала ON). Если индикатор не загорается, проверьте кабель или датчик — не используйте модуль с неработающими каналами;
- Защита от перегрузки: Не подключайте к ABB DI01 нагрузки с током >10 мА на канал (например, мощные реле) — это может повредить входной цепь. Для высокоточных нагрузок используйте дополнительные реле-усилители (например, ABB CR-M) — подключите реле к ABB DI01, а нагрузку к реле.
