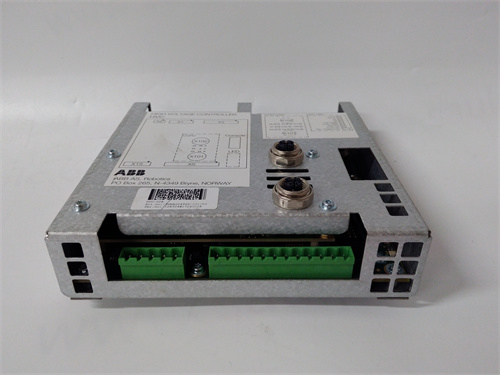

ABB HVC-02B — это промышленный модуль управления высоковольтными нагрузками от компании ABB, разработанный для коммутации и регулировки высоковольтных силовых цепей (AC 230/400 В) в автоматизированных системах. ABB HVC-02B относится к серии силовых модулей ABB Power Control и специализируется на высокой надежности, защите от перегрузок и интеграции с PLC/DCS — идеально для применения в энергетике (распределительные щиты), промышленности (электродвигатели, нагреватели) и инфраструктуре (освещение промышленных площадок), где требуется безопасное и точное управление высоковольтными нагрузками.
ABB HVC-02B представляет собой двуканальный модуль управления силовыми цепями с выходными контактами, предназначенными для работы с нагрузками до 16 А на каждый канал (суммарная мощность до 15 кВт при AC 400 В). Основная функция модуля — получение управляющих сигналов от PLC (например, ABB AC800M или Siemens S7) и коммутация высоковольтных нагрузок: включение/отключение электродвигателей, нагревательных элементов, световых установок или других силовых устройств. Каждый канал работает независимо, что позволяет управлять двумя разными нагрузками одновременно — например, на промышленном предприятии ABB HVC-02B может включать/отключать нагреватель реактора (10 А) и вентилятор охлаждения (5 А), не взаимодействуя между собой.
Основной достоинством ABB HVC-02B является комплексная защита силовых цепей: модуль оснащен встроенными предохранителями термисторного типа (по одному на канал) и электронной защитой от короткого замыкания, перегрузки и фазопотери. При превышении тока нагрузки выше 16 А (номинальный ток) или коротком замыкании в цепи ABB HVC-02B автоматически отключает соответствующий канал за 0.1–0.3 с, предотвращая повреждение нагрузки и модуля. В энергетическом распределительном щите, где ABB HVC-02B управляет освещением промышленной площадки, при коротком замыкании в одной из ламп модуль отключает только эту цепь, сохраняя свет на остальной площади.
ABB HVC-02B оснащен функциями для повышения безопасности и удобства эксплуатации:
- Галваническая изоляция управляющих и силовых цепей: Модуль обеспечивает электрическую изоляцию между низковольтными управляющими сигналами (DC 24 В от PLC) и высоковольтными силовыми цепями (AC 230/400 В). Это предотвращает попадание высоковольтного тока в систему PLC при неисправностях модуля (например, коротком замыкании между силовым и управляющим контактами), защищая электронику контроллера и персонал. В металлургическом цехе, где ABB HVC-02B управляет электродвигателем прокатного станка, изоляция гарантирует безопасность операторов, работающих с PLC.
- Диагностика в реальном времени: Фронтальная панель модуля имеет светодиоды состояния для каждого канала (зеленый — включен, красный — ошибка, желтый — предупреждение) и общую индикацию питания. Кроме того, ABB HVC-02B передает сигналы диагностики (состояние каналов, наличие ошибок) обратно в PLC через цифровой вход/выход, что позволяет операторам дистанционно контролировать работу модуля. Например, если канал модуля перегружается из-за неисправности нагревателя, PLC получает сигнал ошибки и активирует звуковое предупреждение, информируя персонал о необходимости обслуживания.

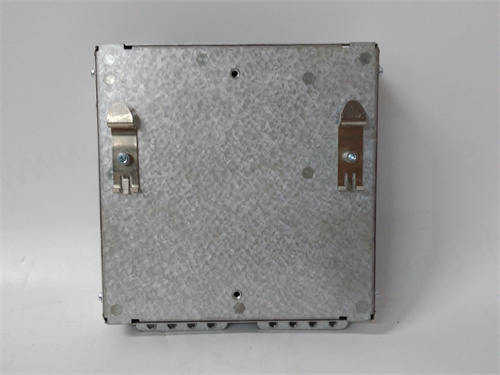

Дополнительной особенностью ABB HVC-02B является простота монтажа и интеграции: модуль монтируется на стандартный DIN-рейл 35 мм, а подключение к PLC осуществляется через стандартные разъемы (screw terminals) для управляющих сигналов и силовых цепей. Не требуется дополнительное программирование — достаточно подать управляющий сигнал из PLC (DC 24 В) для включения канала, что упрощает установку даже в существующие системы.
ABB HVC-02B также поддерживает функцию «мягкого включения» для нагрузок с высоким пусковым током (например, электродвигатели или нагреватели с никелевыми спиралями). При включении такой нагрузки модуль плавно увеличивает ток за 0.5–1 с, снижая нагрузку на сеть и предотвращая всплески напряжения, которые могут искажать работу других устройств. В пищевой промышленности, где ABB HVC-02B управляет нагревателем пастеризации, мягкое включение защищает сети от перепадов и продлевает срок службы нагревательного элемента.
- Комплексная защита: Защита от перегрузки, короткого замыкания и фазопотери предотвращает повреждение нагрузок и модуля.
- Галваническая изоляция: Защищает PLC и персонал от высоковольтных рисков.
- Мягкое включение: Снижает пусковые токи для нагрузок с высоким стартовым током (электродвигатели, нагреватели).
- Диагностика в реальном времени: Светодиоды и сигналы в PLC позволяют быстро выявлять неисправности.
- Простота интеграции: DIN-монтаж и стандартные разъемы упрощают установку в существующие системы.
Энергетика — Распределительный щит промышленного предприятия:
ABB HVC-02B установлен в распределительном щите и управляет двумя нагрузками: освещение производственной площадки (AC 230 В, 8 А) и вентилятор системы охлаждения (AC 400 В, 12 А). PLC ABB AC800M передает управляющие сигналы модулю: включение освещения в рабочее время и вентилятора при превышении температуры щита >45 °C. При коротком замыкании в одной из ламп ABB HVC-02B отключает только освещение этого канала, сохраняя работу вентилятора. Галваническая изоляция защищает PLC от высоковольтных помех в силовых цепях.
Металлургия — Прокатный станок:
Модуль управляет электродвигателем подачи заготовок (AC 400 В, 15 А) и нагревателем калибровки (AC 400 В, 10 А) прокатного станка. ABB HVC-02B использует функцию мягкого включения для электродвигателя: при старте модуль плавно увеличивает ток за 0.8 с, снижая нагрузку на сеть. При перегрузке двигателя (например, из-за зажимания заготовки) модуль отключает канал за 0.2 с и передает сигнал ошибки в PLC, который останавливает станок, предотвращая повреждение механизмов.
Пищвая промышленность — Линя пастеризации:
ABB HVC-02B управляет нагревателем пастеризации (AC 230 В, 14 А) и конвейером подачи молока (AC 230 В, 5 А). PLC регулирует включение нагревателя в зависимости от температуры молока: при достижении 85 °C сигнал к отключению передается в ABB HVC-02B, который отключает нагреватель. Мягкое включение защищает нагревательный элемент от повреждения при старте, а диагностика в реальном времени позволяет операторам дистанционно контролировать состояние модуля через панель управления.
ABB HVC-02B выделяется двуканальной конструкцией (управление двумя нагрузками одновременно) и надежным мягким включением, что делает его предпочтительным для систем с несколькими высоковольтными нагрузками. В отличие от Schneider TeSys K, он поддерживает диагностику в PLC и galvanische изоляцию выше, критические для безопасных промышленных процессов.
ABB HVC-02B рекомендуется для:
- Управление двумя высоковольтными нагрузками: Проекты, где нужно коммутировать 2 независимые нагрузки (электродвигатели, нагреватели, освещение) — двуканальная конструкция экономит место в щите.
- Нагрузки с высоким пусковым током: Электродвигатели, нагреватели с никелевыми спиралями — мягкое включение снижает пусковые токи и защищает сеть.
- Системы с требованиями к безопасности: Проекты, где критична защита PLC и персонала — galvanische изоляция 2.5 кВ минимизирует высоковольтные риски.
- Дистанционное управление: Предприятия с удаленными щитами (например, распределительные щиты на промышленных площадках) — диагностика в PLC позволяет контролировать модуль без посещения места установки.
- Интеграция в существующие системы: Установки с PLC разных брендов (ABB, Siemens, Schneider) — стандартные разъемы и отсутствие необходимости в дополнительном программировании упрощают внедрение.
Если используется только Siemens PLC и требуется коммуникация через Profinet — рассмотрите Siemens SIRIUS 3RW30. Для бюджетных проектов с одной нагрузкой и отсутствием требования к мягкому включению — Schneider Electric TeSys K. Для работы в условиях влажности >80% — монтируйте ABB HVC-02B в герметичный щит с степенью защиты IP54 или выше.
- Проверка совместимости нагрузки: Убедитесь, что ток и напряжение нагрузки не превышают номинальные параметры модуля (16 А, AC 230/400 В) — перегрузка приведет к выходу ABB HVC-02B из строя.
- Корректное подключение фаз: При подключении трехфазных нагрузок (AC 400 В) убедитесь в правильном подключении всех трех фаз — неправильная фазовая последовательность может привести к повреждению электродвигателей.
- Охлаждение щита: Обеспечьте достаточный воздушный поток в щите с ABB HVC-02B — при температуре >60 °C эффективность защиты снижается, и модуль может отключаться ложно.
- Регулярная проверка контактов: Каждый 6 месяцев осмотрите и затяните разъемы силовых цепей — окисление контактов увеличивает сопротивление и вызывает перегрев модуля.
- Отключение питания при обслуживании: При замене или диагностике ABB HVC-02B полностью отключите высоковольтное питание (AC 230/400 В) и низковольтное питание PLC — это предотвращает электроудары и повреждение модуля.
