Описание продукта

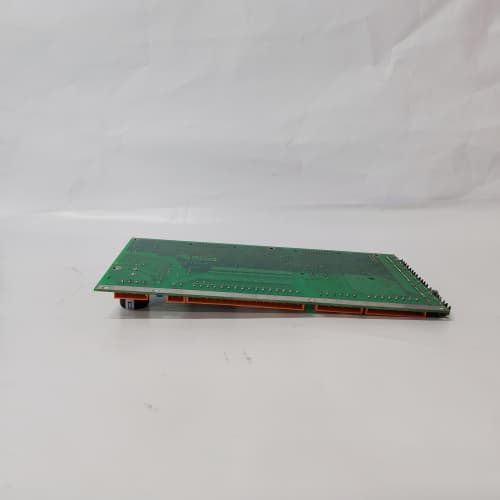

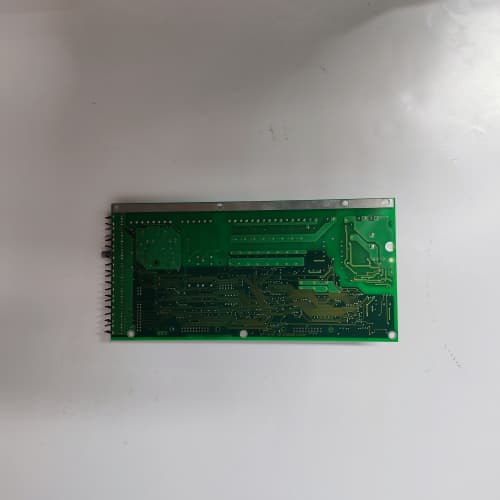

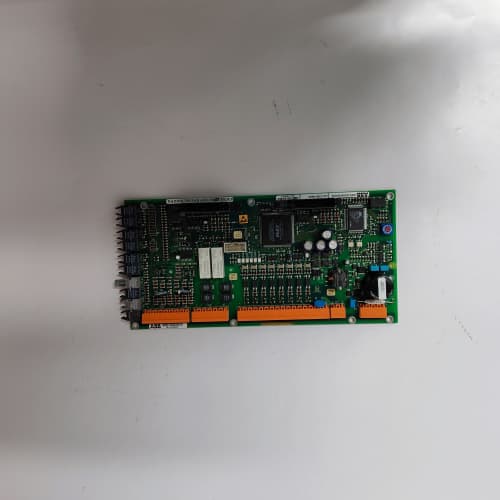

Интеллектуальный модуль управления и защиты ABB UAC389 (с уникальным кодом HIEE410506P104) представляет собой высокофункциональное реле защиты, предназначенное для защиты, контроля и управления силовыми трансформаторами в распределительных сетях среднего и высокого напряжения. Этот модуль, часто называемый IED (Intelligent Electronic Device), является частью передовой системы релейной защиты и автоматики ABB. Модуль ABB UAC389 выполняет комплексный анализ электрических параметров (токов, напряжений) и реализует множество логических защитных и управляющих функций, обеспечивая надежность и селективность работы энергосистемы. Внедрение устройства UAC389 позволяет не только предотвратить повреждения дорогостоящего оборудования, но и повысить общую устойчивость электрической сети.

Технические параметры и характеристики

• Тип устройства: Многофункциональное микропроцессорное реле защиты и управления для силовых трансформаторов.

• Артикул / Код заказа: HIEE410506P104.

• Номинальные величины: Рассчитан на определенные первичные токи и напряжения сети (например, до 400 кВ, в зависимости от версии).

• Основные защитные функции:

• Дифференциальная защита (основная функция для трансформаторов).

• Защита от перегрузки по току (с независимой и зависимой выдержками времени).

• Защита от замыканий на землю.

• Защита от перегрева (термосигнализация).

• Контроль и защита от перепадов напряжения, частоты.

• Дополнительные функции: Управление устройствами РПН (регулирование напряжения под нагрузкой), измерение мощности и энергии, регистрация осциллограмм и событий (встроенный COMTRADE-регистратор).

• Коммуникационные интерфейсы: Поддержка промышленных протоколов связи для интеграции в системы SCADA и АСУ ТП: IEC 61850 (стандарт для цифровой подстанции), MODBUS RTU/TCP, DNP3, IEC 60870-5-103/104.

• Входы/Выходы: Дискретные входы для состояния выключателей, сигналов от других устройств; дискретные выходы (релейные) для отключения выключателей, сигнализации.

• Отображение и управление: Локальный ЖК-дисплей с клавиатурой для настройки, просмотра параметров и событий.

Преимущества и особенности

1. Комплексная дифференциальная защита: ABB UAC389 обеспечивает высокочувствительную и быстродействующую дифференциальную защиту трансформатора, которая является основной для обнаружения внутренних повреждений, предотвращая его разрушение.

2. Интеллектуальные алгоритмы и самодиагностика: Использование сложных алгоритмов (например, гармонического торможения для избежания ложных срабатываний при включении трансформатора) и непрерывная самодиагностика модуля повышают надежность и достоверность защиты.

3. Интеграция по стандарту IEC 61850: Поддержка современных цифровых стандартов связи, таких как IEC 61850, позволяет устройству UAC389 стать полноценным элементом цифровой подстанции, обеспечивая простую интеграцию, обмен GOOSE-сообщениями и удаленную настройку.

4. Регистрация данных и анализ: Наличие встроенного осциллографа и регистратора событий позволяет детально анализировать режимы работы, аварийные ситуации и процесс срабатывания защиты, что незаменимо для послеаварийного анализа.

5. Гибкость и универсальность: Благодаря широкому набору программируемых функций и логических входов/выходов, одно устройство ABB UAC389 может заменить несколько устаревших электромеханических реле, упрощая схему релейного шкафа и его обслуживание.

Примеры применения в различных отраслях

• Электроэнергетика: Защита силовых трансформаторов (двух- и трехобмоточных) на подстанциях всех классов напряжения (ГПП, ПГВ, ТЭЦ, узловые подстанции).

• Промышленные предприятия: Защита главных понижающих трансформаторов на вводе предприятия, трансформаторов собственных нужд электростанций и крупных производств (металлургия, химия).

• Объекты инфраструктуры: Обеспечение защиты трансформаторов в системах электроснабжения аэропортов, железнодорожных узлов, больниц.

• Возобновляемая энергетика: Защита трансформаторов на подстанциях, связывающих ветропарки или солнечные электростанции с общей сетью.

Сравнение с аналогами конкурентов

На рынке релейной защиты прямыми аналогами ABB UAC389 являются устройства других ведущих производителей: Siemens (SIPROTEC серия 7SJ, 7UT), Schneider Electric (Sepam серия T87), GE Grid Solutions (Multilin). Преимущество устройства ABB часто заключается в его проверенной надежности, глубокой экспертизе в области дифференциальной защиты и сильной интеграции в общую экосистему автоматизации ABB (например, с системами на базе System 800xA). Выбор часто зависит от корпоративных стандартов заказчика, предпочтений проектной организации и требований к конкретным алгоритмам защиты.

Рекомендации по выбору и важные замечания

1. Соответствие параметрам трансформатора: Критически важно, чтобы номинальные токи и напряжения, а также группа соединения обмоток трансформатора были правильно заданы в настройках ABB UAC389. Ошибка приведет к некорректной работе дифференциальной защиты.

2. Коэффициенты трансформации ТТ: Необходимо точно ввести коэффициенты трансформации всех используемых трансформаторов тока (ТТ) для правильного расчета вторичных величин в устройстве.

3. Проектирование схемы питания оперативных цепей: Требуется тщательно спроектировать источник оперативного тока (DC 110/220V) для питания устройства и его выходных реле, а также обеспечить гальваническую развязку при необходимости.

4. Настройка и тестирование: Настройка такого сложного устройства, как UAC389, должна выполняться квалифицированным инженером-релейщиком с использованием специализированного ПО (например, ABB PCM600). Обязательно проводятся комплексные испытания с подачей токов и напряжений от релейных испытательных комплексов.

5. Кибербезопасность: При использовании сетевых протоколов (IEC 61850, MODBUS TCP) необходимо реализовать меры по защите устройства от несанкционированного доступа: сегментация сети, брандмауэры, отключение неиспользуемых сервисов.

6. Резервирование защиты: Для особо ответственных трансформаторов (например, на мощных блоках ТЭЦ) рекомендуется применять схему с двумя независимыми устройствами защиты (основная и резервная), часто от разных производителей, для повышения надежности.
