5SHY35L4520 5SXE10-0181 AC10272001R0101 ABB

Описание продукта

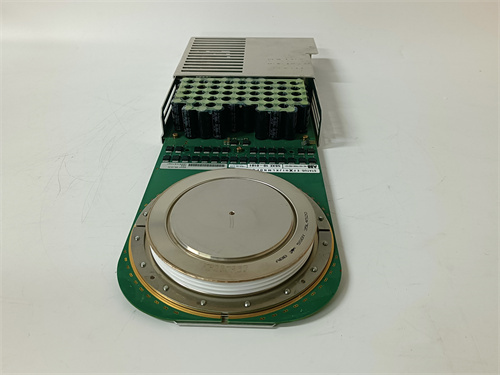

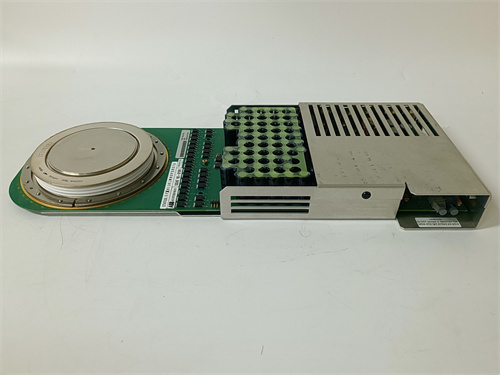

Тиристорный модуль 5SHY35L4520 (также идентифицируемый как 5SXE10-0181 с серийным номером AC10272001R0101) от компании ABB является высоковольтным силовым полупроводниковым ключом, применяемым в мощных преобразовательных и управляющих установках. Этот модуль относится к знаменитой серии ABB StakPak и предназначен для коммутации и регулирования больших токов и напряжений в цепях переменного или постоянного тока. Компонент 5SHY35L4520 ABB является основным строительным блоком для сборки выпрямителей, инверторов, твердотельных контакторов (SSR) и тиристорных возбудителей для синхронных машин. Внедрение модуля ABB 5SHY35L4520 5SXE10-0181 обеспечивает высокую эффективность, компактность и надежность силовых цепей в системах промышленной автоматизации и электропривода. Его использование критически важно в применениях, где требуются высокая мощность, быстрое переключение и долгий срок службы.

Основные параметры и характеристики

• Тип устройства: Тиристорный модуль (Thyristor Module) с возможностью обратной блокировки.

• Напряжение: Высокое повторяющееся импульсное напряжение в закрытом состоянии (VDRM/VRRM), обычно в диапазоне нескольких киловольт (например, 5200В, как указано в индексе "4520" — 4500В).

• Ток: Высокий средний ток в открытом состоянии (IT(AV)), обычно сотни ампер (например, 3510А, как указано в индексе "35L").

• Конфигурация: Часто представляет собой сборку из двух тиристоров, соединенных антипараллельно (AC switch), для управления переменным током.

• Конструкция: Технология пресс-пакета (Press-Pack), обеспечивающая эффективный отвод тепла через охладители и высокую устойчивость к перегрузкам по току.

• Монтаж: Устанавливается между радиаторами (охладителями) под значительным давлением для обеспечения оптимального теплового контакта.

• Управление: Требует внешней системы управления (драйвера затвора) для подачи отпирающих импульсов на управляющий электрод.

• Идентификация: 5SXE10-0181 — это каталожный номер для запасных частей или специфической конфигурации, а AC10272001R0101 — уникальный серийный номер.

Преимущества и особенности

Главным преимуществом модуля 5SHY35L4520 является его выдающаяся мощность и надежность, основанная на проверенной временем технологии пресс-пакета. Эта конструкция обеспечивает двойной отвод тепла, высокую устойчивость к циклическим нагрузкам и возможность последовательного или параллельного соединения модулей для достижения требуемых уровней напряжения и тока. Модуль ABB 5SHY35L4520 отличается долгим сроком службы и способностью выдерживать высокие пусковые токи и перегрузки, характерные для тяжелой промышленности. Его применение позволяет создавать компактные и эффективные силовые установки по сравнению с традиционными электромеханическими решениями.

Примеры применения в различных отраслях

• Электрометаллургия: Составная часть тиристорных выпрямителей для электролизеров производства алюминия, управление дуговыми сталеплавильными печами.

• Горнодобывающая промышленность: Силовые преобразователи для гигантских шаровых мельниц, дробилок и ленточных конвейеров.

• Химическая промышленность: Выпрямительные установки большой мощности для электрохимических производств.

• Энергетика: Тиристорные возбудители для синхронных генераторов и компенсаторов на электростанциях, системы статической компенсации (SVC).

• Испытательные стенды: Построение мощных источников питания и нагрузочных устройств для испытания электрического оборудования.

Сравнение с аналогами конкурентов

По сравнению с модулями IGBT, которые доминируют в области частотных преобразователей, тиристорные модули серии StakPak, такие как 5SHY35L4520, остаются безальтернативным решением для приложений с экстремально высокими напряжениями и токами, где требуется минимальное падение напряжения в открытом состоянии и высочайшая перегрузочная способность. Среди производителей аналогичных силовых сборок (Infineon, Mitsubishi Electric) продукция ABB выделяется своим инженерным наследием, качеством материалов и оптимизацией именно для тяжелых промышленных применений. Решение ABB 5SHY35L4520 5SXE10-0181вляется отраслевым стандартом для сверхмощных преобразовательных установок.

Рекомендации по выбору и меры предосторожности

1. Строгий инжиниринг системы: Подбор и применение модуля 5SHY35L4520 должны выполняться в рамках профессионального проектирования всей силовой установки, включая расчеты токов, напряжений, тепловых режимов и динамических нагрузок.

2. Система охлаждения: Обеспечение равномерного и достаточного давления при монтаже между охладителями, а также эффективный отвод тепла циркуляцией воды или воздуха являются критически важными для долговечности модуля.

3. Защита и драйвер: Необходимо использование согласованных и надежных систем защиты (snubber-сети, предохранители, датчики температуры) и драйверов управления затвором, соответствующих параметрам тиристора.

4. Высокое напряжение! Работа с данным оборудованием связана со смертельно опасными напряжениями. Все монтажные, пусконаладочные и ремонтные работы должны проводиться квалифицированным персоналом с соблюдением всех правил электробезопасности, при полном снятии напряжения, его проверке и заземлении силовых шин.

5. Поиск аналогов и замена: При замене необходимо учитывать не только основные электрические параметры (VDRM, IT(AV)), но и геометрические размеры, расположение выводов и усилие затяжки. Использование оригинальных запасных частей или сертифицированных аналогов от ABB 5SHY35L4520 настоятельно рекомендуется.
