Введение и Обзор Продукта

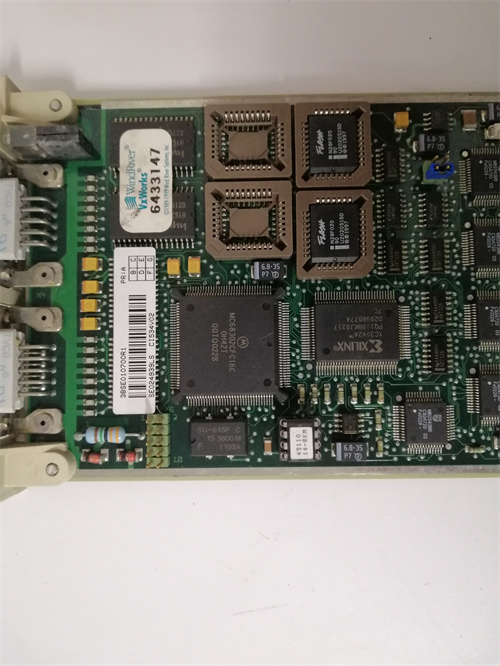

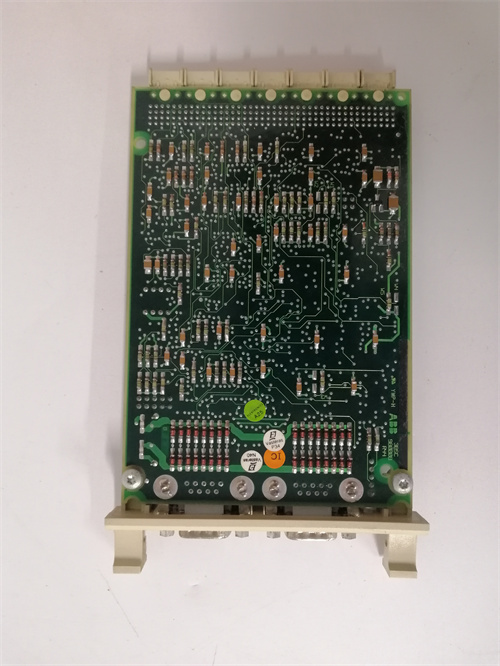

Модуль связи ABB CI534V02 (артикул 3BSE010700R1) представляет собой высокопроизводительный коммуникационный процессор для контроллеров серии AC 800M. Это ключевой компонент для организации современной и открытой сетевой архитектуры систем управления. Основное назначение модуля CI534V02 — обеспечение высокоскоростной, детерминированной связи контроллера по протоколам PROFINET IO Controller и PROFINET CBA (Component Based Automation). Данный модуль позволяет системе AC 800M выступать в роли ведущего устройства (Controller) в сети PROFINET, управляя удаленными станциями ввода-вывода, приводами, интеллектуальными датчиками и другими сетевыми устройствами. Подробные спецификации доступны в документации на продукт ABB CI534V02 3BSE010700R1.

Технические Параметры и Характеристики

Коммуникационный процессор CI534V02 обладает следующими техническими параметрами:

• Поддерживаемые протоколы: PROFINET IO (Controller), PROFINET CBA.

• Количество портов: 2 встроенных порта 10/100 Мбит/с Ethernet с автоопределением и автосогласованием (Auto-MDIX).

• Функции портов: Поддержка протокола LLDP (Link Layer Discovery Protocol) для автоматического обнаружения топологии сети.

• Производительность: Цикл обновления данных PROFINET IO до 1 мс (в зависимости от конфигурации).

• Подключение к контроллеру: Через внутреннюю высокоскоростную шину в корзине контроллера AC 800M.

• Требуемое ПО: Для конфигурации необходима инженерная среда Automation Builder или Control Builder с соответствующими дополнениями.

• Артикул производителя: 3BSE010700R1.

Ключевые Преимущества и Особенности

Основные преимущества коммуникационного модуля ABB CI534V02 заключаются в его передовой функциональности:

1. Открытость и совместимость: Поддержка общепромышленного стандарта PROFINET упрощает интеграцию оборудования от множества различных производителей в единую систему управления ABB.

2. Высокая производительность и детерминизм: Обеспечивает быстрый и предсказуемый обмен данными, критически важный для задач управления движением, синхронизации и высокоскоростного контроля.

3. Сетевая отказоустойчивость: Поддержка технологий, таких как MRP (Media Redundancy Protocol), для создания кольцевых топологий с временем восстановления менее 200 мс, что повышает доступность системы.

4. Удобство инжиниринга: Интеграция конфигурации сети PROFINET и устройств непосредственно в проект контроллера AC 800M, что сокращает время настройки и упрощает диагностику. Уверенная работа системы обеспечивается правильным подбором компонентов, таких как CI534V02.

Применение в Отраслях и Примеры Использования

Модуль ABB CI534V02 3BSE010700R1 находит применение в современных, требовательных к сети проектах автоматизации:

• Автомобильная промышленность: Управление роботизированными линиями сварки и сборки, где требуется синхронное взаимодействие контроллера, приводов и роботов по единой сети.

• Упаковочные и печатные машины: Организация высокоскоростного обмена данными между контроллером AC 800M, сервоприводами и распределенными модулями ввода-вывода для точного позиционирования.

• Инфраструктурные проекты: Создание распределенных систем управления для аэропортов, тоннелей, где сеть PROFINET объединяет оборудование из разных шкафов.

• Модернизация существующих систем: Замена устаревших полевых шин на современную Ethernet-инфраструктуру с сохранением инвестиций в контроллеры верхнего уровня AC 800M.

Сравнение с Аналогами (ABB CI534V02 vs. Другие сетевые модули)

В линейке коммуникационных процессоров для AC 800M, CI534V02 является флагманским решением для PROFINET. В сравнении с модулями для других протоколов (например, CI871 для PROFIBUS), он предлагает на порядок более высокую скорость обмена и современную открытую архитектуру. По сравнению с базовыми Ethernet-модулями, которые обеспечивают лишь связь уровня SCADA (Modbus TCP, OPC), CI534V02 предоставляет полноценную детерминированную сеть для управления в реальном времени на уровне устройства (IO). Выбор именно этой модели продиктован требованиями к использованию стандарта PROFINET.

Рекомендации по Выбору и Важные Замечания

При планировании использования модуля ABB CI534V02 необходимо учитывать:

1. Требования к сети: Для реализации всех преимуществ PROFINET (особенно с малыми временами цикла) необходима правильно спроектированная индустриальная Ethernet-сеть с использованием управляемых коммутаторов, поддерживающих приоритизацию трафика (IEEE 802.1Q).

2. Лицензирование: Для активации функций PROFINET CBA (Component Based Automation) может потребоваться отдельная лицензия.

3. Совместимость GSD-файлов: Убедитесь, что для всех подключаемых сторонних устройств PROFINET IO есть актуальные GSDML (General Station Description Markup Language) файлы, совместимые с версией инженерного ПО.

4. Резервирование контроллера: В конфигурациях с резервированием CPU (например, AC 800M High Integrity) требуется особая настройка модулей CI534V02 для обеспечения бесперебойного переключения.
