Описание продукта

Технические параметры

• Производитель: ABB Power Semiconductors

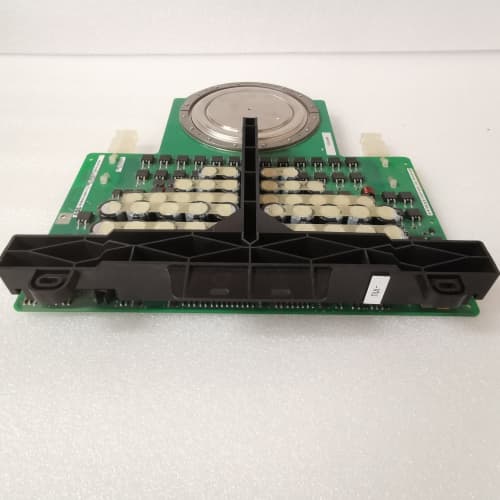

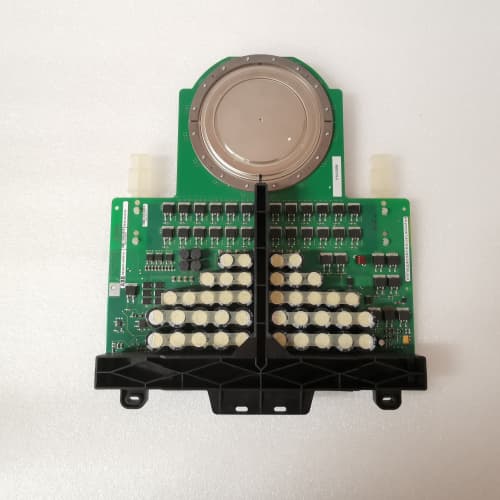

• Модель: 5SHX2645L0004
• Тип: Высоковольтный IGBT-модуль (двухполюсный)
• Основные электрические параметры:
• Номинальное напряжение коллектор-эмиттер (Vce): 4500 V
• Номинальный ток коллектора (Ic): 2600 A (при Tc = 25 °C)
• Максимальная температура коллектора (Tc): 150 °C
• Потери на переключении (Eon/Eoff): ≤ 450 mJ (при Vce = 4500 V, Ic = 2600 A)
• Конструкция: Модуль с водяным охлаждением (опционально воздушное), герметичный корпус с изоляцией陶瓷ой Al₂O₃
• Интерфейсы: Gate-emitter выводы для управления, датчики температуры (PT100) и токов (Shunt resistor)
• Сертификации: CE, UL, IEC 60747-9, RoHS
• Размеры: 350 x 250 x 80 мм (стандартный модуль серии 5SHX)
• Монтаж: На радиатор или водяной охладитель (с использованием термопасты для улучшения теплоотвода)
• Срок службы: ≥ 100 000 часов (при номинальных условиях эксплуатации)

Преимущества и особенности

1. Высокая мощность: ABB 5SHX2645L0004 поддерживает напряжение до 4500 V и ток до 2600 A, что позволяет его использовать в крупных силовых конверторах и инверторах.
2. Низкие энергетические потери: Передовая технология IGBT обеспечивает минимальные потери на проводимости и переключении, увеличивая эффективность силовых устройств.
3. Встроенная диагностика: Датчики температуры и токов позволяют операторам контролировать состояние модуля в реальном времени, предотвращая перегрев и короткие замыкания.
4. Высокая термостойкость: Работа при температуре до 150 °C и эффективный теплоотвод обеспечивают стабильность в экстремальных условиях эксплуатации.
5. Совместимость с ABB системами: ABB 5SHX2645L0004 полностью интегрируется с силовыми контроллерами ABB (например, ACS 6000), упрощая проектирование и обслуживание конвертеров.

Применение в областях и кейсы

• Энергетика: Использование в инверторах ветровых электростанций. Кейс: ABB 5SHX2645L0004 был установлен в инверторах мощностью 5 MW на ветровой электростанции в Калининградской области — это позволило увеличить эффективность преобразования энергии на 3% и снизить потери на переключении.
• Транспорт: Модули в силовых конверторах трамваев и электробусов. Кейс: В электротранспортной системе Москвы ABB 5SHX2645L0004 используется в инверторах трамваев, обеспечивая стабильное питание двигателей и снижая энергопотребление на 15%.
• Промышленность: Силовые приводы для металлургических печей. Кейс: На металлургическом комбинате в Челябинске ABB 5SHX2645L0004 интегрирован в преобразователи частоты для приводов прокатных станов — это позволило увеличить мощность приводов до 10 MW и улучшить точность регулирования скорости.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

1. Выбор: ABB 5SHX2645L0004 рекомендуется для силовых конверторов, инверторов и преобразователей частоты мощностью от 1 MW до 10 MW в энергетике, транспорте и промышленности, где требуется высокая надежность и эффективность.
2. Предостережения:
• Установка и подключение ABB 5SHX2645L0004 должен выполнять квалифицированный специалист с знанием высоковольтных систем, чтобы избежать коротких замыканий и поражений электрическим током.
• Используйте только рекомендованные типы охлаждения (водяной или воздушный) и термопасты ABB, чтобы обеспечить эффективный теплоотвод и предотвратить перегрев.
• Не превышайте номинальные параметры напряжения и тока, так как это может привести к разрушению модуля и аварии силового устройства.
• Регулярно проверяйте данные от встроенных датчиков температуры и токов, чтобы выявить признаки износа или неисправности на ранней стадии.
