Описание продукта

Технические параметры

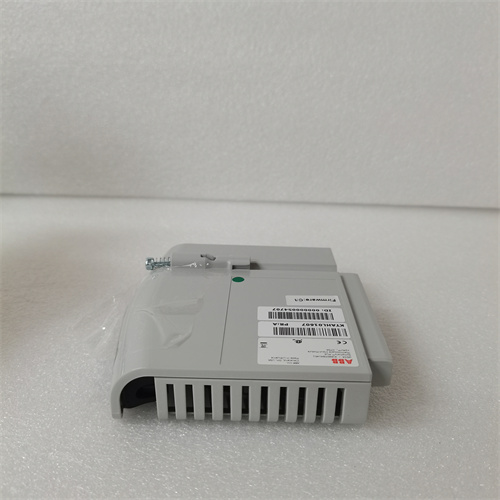

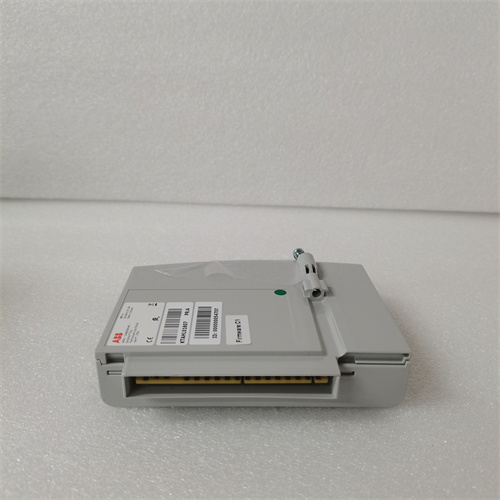

• Производитель: ABB Industrial Automation
• Модель: CAI04
• Тип: Аналоговый входной модуль (4 канала) для систем ABB Freelance DCS
• Количество каналов: 4 независимых одноканальных входов
• Поддерживаемые сигналы:
• Ток: 4–20 мА (однонаправленный/двунаправленный)
• Напряжение: 0–10 V, ±10 V, 0–5 V
• Точность измерений: ±0.1% от полного диапазона (при 25 °C)
• Разрешение: 16 бит
• Оптическая изоляция: 2500 V AC (между каналами и контроллером)
• Время отклика: ≤ 200 мс (настраиваемое)
• Питание: 24 V DC (из рамы Freelance DCS)
• Рабочая температура: -20 °C до +60 °C
• Защита: IP20 (корпус), защита от перенапряжений до 2 kV, EMC Class A
• Сертификации: CE, UL, ATEX (зона 2), IEC 61508 (SIL 2)
• Размеры: 80 x 120 x 40 мм (стандартный модуль Freelance DCS)
• Монтаж: DIN-рейка 35 мм (в раме ABB Freelance)

Преимущества и особенности

1. Высокая точность: ABB CAI04 обеспечивает измерения с погрешностью ±0.1%, гарантируя надежность данных для регулирования критических процессов (давление, температура, расход).
2. Оптическая изоляция: Изоляция 2500 V AC защищает контроллер Freelance DCS от помех и перенапряжений, увеличивая долговечность всей системы автоматизации.
3. Компактность: Малые размеры модуля позволяют устанавливать его в ограниченном пространстве щитов управления, оптимизируя использование площади.
4. Диагностика в реальном времени: Модуль передает данные о состоянии каналов (обрывы, перегрузки) в систему Freelance DCS, упрощая поиск и устранение неисправностей.
5. Совместимость с Freelance DCS: ABB CAI04 полностью интегрируется с контроллерами ABB Freelance, обеспечивая простую конфигурацию через программное обеспечение Freelance Engineering.

Применение в областях и кейсы

• Химическая промышленность: Контроль уровня реактивов в резервуарах. Кейс: ABB CAI04 был установлен на химическом заводе в Татарстане, где он обрабатывает сигналы от уровняных датчиков (4–20 мА) — это позволило снизить погрешности контроля уровня на 25% и предотвратить переливания реактивов.
• Водоканал: Измерение расхода воды на очистных сооружениях. Кейс: На очистной станции в Москве ABB CAI04 считывает сигналы от расходомеров (0–10 V) и передает данные в контроллер Freelance DCS — это улучшило точность регулирования расхода воды и снизило энергопотребление насосов на 10%.
• Энергетика: Мониторинг температуры трансформаторов. Кейс: На тепловой электростанции в Санкт-Петербурге ABB CAI04 обрабатывает сигналы от температурных датчиков (4–20 мА) трансформаторов — это позволило операторам своевременно реагировать на переheating и предотвратить аварии.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

1. Выбор: ABB CAI04 рекомендуется для систем ABB Freelance DCS в химической, водоканальной и энергетической промышленности, где требуется обработка небольшого количества аналоговых сигналов с высокой точностью.
2. Предостережения:
• Конфигурация каналов ABB CAI04 (тип сигнала, диапазон) должен выполнять специалист с знанием систем ABB Freelance, чтобы гарантировать совместимость с датчиками.
• Используйте экранированные кабели для подключения датчиков, особенно в условиях сильных электромагнитных помех (близко к двигателям, трансформаторам), чтобы избежать искажений сигнала.
• Не превышайте максимальные параметры сигналов (например, 20 мА для токовых каналов), так как это может повредить внутренние компоненты модуля.
• Проводите регулярную калибровку (рекомендуется раз в 12 месяцев) для поддержания точности измерений ABB CAI04 и соответствия нормативам промышленного контроля.
