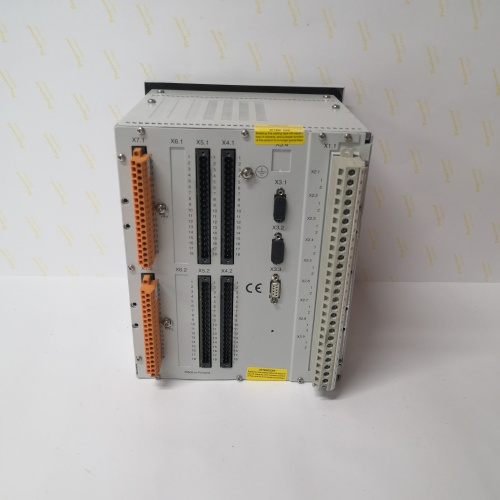

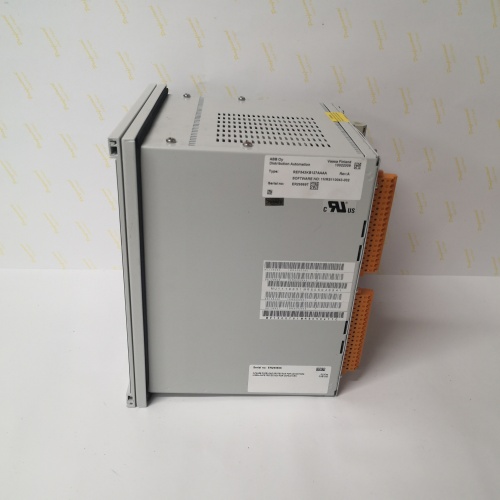

ABB REF545KC133AAAA – Описание продукта

ABB REF545KC133AAAA представляет собой микропроцессорное реле защиты (терминал) для силовых трансформаторов, являющееся частью серии Relion производства компании ABB. Это высокоинтеллектуальное устройство, предназначенное для комплексной защиты, контроля, измерения и управления силовым трансформатором на подстанциях среднего и высокого напряжения. Полный код REF545KC133AAAA указывает на конкретную заводскую конфигурацию с определённым набором функций и опций. Подробную информацию можно найти на ресурсе: ABB REF545KC133AAAA.

Технические параметры

• Тип устройства: Микропроцессорное реле защиты трансформатора (Transformer Protection Relay), серия Relion 545.

• Основные защитные функции:

• Дифференциальная защита (87T): Основная и быстродействующая защита от внутренних повреждений обмоток трансформатора.

• Защита от замыканий на землю в обмотке (51N/67N): Токовая защита нулевой последовательности.

• Максимальная токовая защита (50/51): Защита от перегрузок и внешних коротких замыканий.

• Защита от перегрева (49): Тепловая модель трансформатора.

• Защита от повышения/понижения напряжения, контроль системы охлаждения.

• Измерительные функции: Ток, напряжение, мощность, энергия, гармоники, коэффициент мощности.

• Коммуникационные интерфейсы: Встроенные порты: Ethernet (IEC 61850, Modbus TCP), RS-485 (Modbus RTU), возможно, поддержка протоколов DNP3, IEC 60870-5-103/104.

• Конфигурация (расшифровка кода):

• REF545: Базовая модель реле защиты.

• K: Тип корпуса или вариант монтажа.

• C133: Конкретный код аппаратной и функциональной комплектации (определяет набор защит, диапазоны токов, тип питания).

• AAAA: Указывает на определенную версию программного обеспечения (firmware) и/или дополнительные заводские опции.

• Дисплей и управление: Графический ЖК-дисплей с кнопками для локального управления и просмотра данных.

Преимущества и особенности
Ключевым преимуществом реле ABB REF545KC133AAAA является его высокая надежность, точность и интеграция всех основных функций защиты трансформатора в одном интеллектуальном терминале (IED). Использование цифровой дифференциальной защиты с мощным процессором обеспечивает быстрое и селективное отключение при внутренних повреждениях, минимизируя ущерб. Устройство предлагает расширенный мониторинг состояния трансформатора, ведение журналов событий (SOE) и осциллограмм (COMTRADE). Поддержка современных стандартов связи, особенно IEC 61850, позволяет легко интегрировать его в цифровую подстанцию. Конкретная комплектация KC133AAAA гарантирует, что устройство оптимизировано под определённые требования проекта.

Примеры применения в различных областях

• Подстанции распределительных сетей (6-110 кВ): Защита понижающих трансформаторов на городских, промышленных и распределительных подстанциях.

• Промышленные предприятия: Защита главных понижающих трансформаторов на заводах, нефтехимических комплексах, горно-обогатительных комбинатах.

• Объекты возобновляемой энергетики: Защита трансформаторов на ветряных и солнечных электростанциях.

• Инфраструктурные объекты: Трансформаторы в портах, аэропортах, центрах обработки данных.

Сравнение с аналогами конкурентов
Реле ABB REF545KC133AAAA конкурирует с устройствами аналогичного класса от других ведущих производителей релейной защиты, таких как Siemens (SIPROTEC 7UT6, 7SJ82), Schneider Electric (Sepam T87), GE (Multilin T60) и Eaton (Protectiva). Продукты серии Relion от ABB известны своим удобным программным обеспечением (PCM600), широкими возможностями настройки и соответствием международным стандартам. Выбор часто зависит от требований проекта, предпочтений заказчика и уже используемой на объекте экосистемы.

Рекомендации по выбору и меры предосторожности

1. Проектирование на основе расчетов: Применение и настройка REF545KC133AAAA должны базироваться на детальных расчетах токов короткого замыкания, нагрузок трансформатора и его характеристик. Все защитные уставки должны быть рассчитаны инженером-релейщиком.

2. Точное соответствие проектной спецификации: Код KC133AAAA должен полностью соответствовать спецификации, указанной в проектной документации. Разные коды означают разные наборы функций и входных/выходных модулей.

3. Правильный монтаж и подключение цепей тока: Критически важно корректно подключить трансформаторы тока (ТТ) со строгим соблюдением полярности для работы дифференциальной защиты. Ошибка приведет к ложным срабатываниям.

4. Тестирование перед вводом в эксплуатацию: Обязательно проводится комплексное тестирование реле с помощью первичного (рекомендуется) или вторичного ввода тока для проверки всех настроенных защит, логики и сигнализации.

5. Настройка связи и интеграция: Для работы в системе SCADA или АСУ ТП необходимо корректно настроить протоколы связи (IEC 61850, Modbus) и адресацию в соответствии с общим проектом сети подстанции.

6. Обучение и документация: Персонал, работающий с устройством, должен пройти обучение. Необходимо вести и хранить полную документацию: паспорт, принципиальные схемы, акты наладки и файлы конфигурации. Все изменения в настройках должны вноситься по строгому регламенту.
