Описание продукта

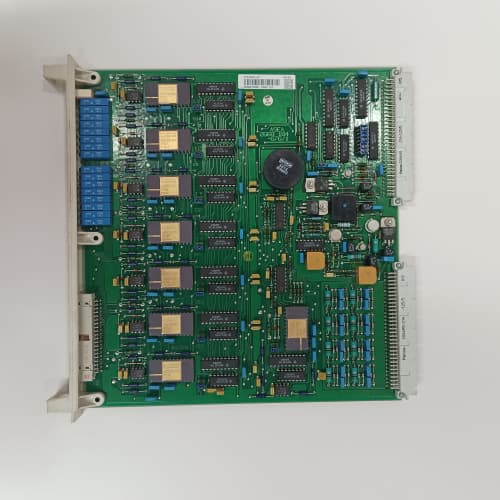

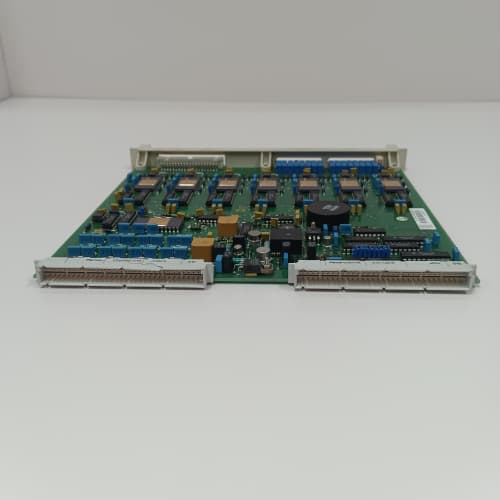

Модуль DASD001 с каталожным номером 3ASC25H241 представляет собой специализированную плату драйвера затворов IGBT, являющуюся ключевым компонентом в цепях управления силовыми ключами современных преобразователей частоты ABB. Этот модуль отвечает за точную и надежную подачу управляющих импульсов на затворы IGBT-транзисторов, которые формируют выходное напряжение преобразователя. Драйверный модуль ABB DASD001 обеспечивает необходимое напряжение смещения, гальваническую развязку между низковольтной логической частью и высоковольтной силовой секцией, а также выполняет функции защиты от короткого замыкания и контроля состояния ключа. Правильная работа модуля 3ASC25H241 напрямую влияет на эффективность, выходную форму сигнала и общую надежность привода переменного тока. Это критически важный компонент для обеспечения безопасной коммутации силовых транзисторов.

Технические параметры и характеристики

• Тип модуля: Плата драйвера затвора IGBT (IGBT Gate Driver Board).

• Основные функции: Формирование и усиление ШИМ-сигналов, гальваническая изоляция, защита IGBT от короткого замыкания (десатурация), контроль напряжения на затворе и коллекторе-эмиттере.

• Количество управляемых каналов: Обычно драйвер на 1 или 3 IGBT (один полумост).

• Входные сигналы: Низковольтные логические сигналы от основной платы управления (PWM).

• Выходные сигналы: Импульсы с необходимыми током и напряжением для открытия/закрытия затворов IGBT.

• Питание драйвера: Требует изолированного источника питания (обычно +15В / -8В или аналогичного).

• Диагностика: Обеспечивает обратную связь (статус готовности, ошибка) на плату управления.

Преимущества и отличительные особенности

1. Высокое быстродействие и точность: Модуль ABB DASD001 обеспечивает минимальные задержки и искажения управляющих импульсов, что критически важно для формирования качественного выходного напряжения с высокой частотой переключения.

2. Комплексная защита IGBT: Встроенные схемы защиты от короткого замыкания (SC), контроля насыщения (DESAT) и контроля напряжения на затворе предотвращают разрушение дорогостоящих силовых модулей при аварийных ситуациях.

3. Надежная гальваническая развязка: Высоковольтная изоляция между управляющей и силовой цепями гарантирует безопасность и защищает чувствительную электронику от высоких напряжений и перенапряжений.

4. Оптимизация для экосистемы ABB: Драйвер 3ASC25H241 спроектирован для работы со специфическими IGBT-модулями и силовыми платами ABB, обеспечивая идеальное согласование и максимальную надежность в составе конкретных серий приводов (например, ACS800, ACS880).

Примеры применения в различных отраслях

• Промышленные приводы: Сердце управления силовой частью преобразователей частоты для насосов, вентиляторов, компрессоров и конвейеров. Выход из строя драйвера DASD001 приводит к остановке привода.

• Прецизионное машиностроение: Управление сервоприводами и главными приводами станков, где качество и точность выходного сигнала напрямую влияют на качество обработки.

• Энергетика и возобновляемые источники: Использование в системах активного выпрямления (AFE) и инверторах для солнечных и ветровых установок, где требуется высокая эффективность преобразования.

• Тяговый электропривод: Применение в составе систем управления электродвигателями локомотивов, трамваев или горной техники.

Сравнение с аналогами конкурентов (на примере драйверов от Semikron, Infineon, а также универсальных решений)

• Интеграция и оптимизация: Модуль ABB DASD001 является оригинальным, оптимизированным компонентом для приводов ABB. Универсальные драйверы от Semikron (SKYPER) или Infineon могут быть более гибкими, но требуют тонкой настройки и не гарантируют такой же степени интеграции и заводской проверки.

• Уровень диагностики: Драйверы, встроенные в систему ABB, такие как 3ASC25H241, часто предоставляют более глубокую диагностику (статус готовности, причина ошибки) непосредственно в программном интерфейсе привода, в то время как универсальные модули могут иметь только базовый сигнал сбоя.

• Ремонтопригодность и поставка: Наличие сменного оригинального драйвера, такого как DASD001, упрощает и ускоряет ремонт привода. Универсальные драйверы требуют подбора аналогов и дополнительных работ по наладке.

• Надежность в составе системы: Будучи частью проверенной системы, оригинальный драйвер обеспечивает предсказуемую работу и полную совместимость с алгоритмами защиты и управления, заложенными в ПО привода ABB.

Рекомендации по выбору и важные замечания

1. Точное определение для замены: Драйверный модуль ABB DASD001 специфичен для конкретной модели привода и силового модуля. При замене необходимо сверять каталожные номера (3ASC25H241) и ревизии плат.

2. Проверка силового каскада: Перед установкой нового драйвера обязательно проверьте исправность силовых IGBT-модулей, чтобы исключить повторный выход модуля 3ASC25H241 из строя из-за короткого замыкания в нагрузке.

3. Меры предосторожности при работе (ESD): Плата содержит чувствительные к статическому электричеству компоненты. Все работы должны проводиться с использованием заземляющего антистатического браслета.

4. Контроль качества пайки и контактов: Внимательно проверьте плату на отсутствие механических повреждений, холодных паек и качество контактов в разъемах.

5. Настройка и калибровка: После замены драйвера в некоторых случаях может потребоваться процедура проверки или калибровки силовой части через сервисное ПО привода DriveWindow или аналогичное.
