Описание продукта

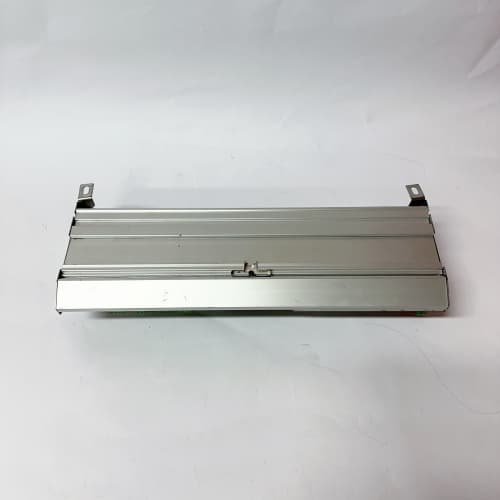

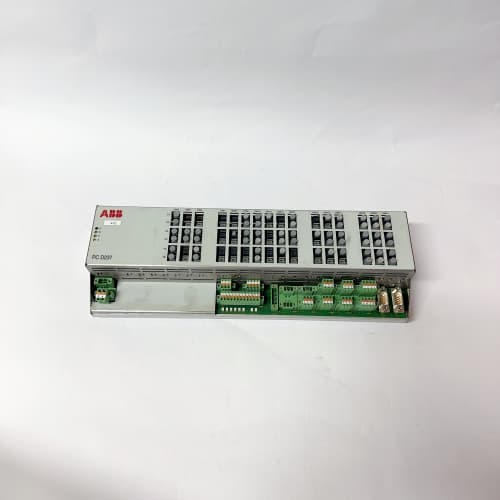

Терминал защиты PCD237A101 с каталожным номером 3BHE028915R0101 представляет собой многофункциональное устройство релейной защиты (MiCOM) от компании ABB, специально разработанное для обеспечения продвинутой дифференциальной защиты силовых трансформаторов, генераторов и шунтирующих реакторов. Этот интеллектуальный электронный прибор (IED) является ключевым элементом для предотвращения серьезных повреждений дорогостоящего оборудования при внутренних замыканиях. Терминал дифференциальной защиты ABB PCD237A101 работает по принципу сравнения токов на всех сторонах защищаемого объекта, обеспечивая максимальную чувствительность к внутренним повреждениям и полную устойчивость (стабильность) при внешних коротких замыканиях и бросках тока намагничивания. Устройство 3BHE028915R0101 оснащено современными алгоритмами, позволяющими компенсировать векторные группы трансформаторов и изменение коэффициента трансформации под нагрузкой (РПН). Надежность и точность этого терминала критически важны для обеспечения непрерывности электроснабжения и минимизации ущерба при аварийных ситуациях.

Технические параметры и характеристики

• Тип устройства: Многофункциональный терминал релейной защиты (IED) серии MiCOM с основной функцией дифференциальной защиты.

• Основные защитные функции: Процентно-дифференциальная защита (с торможением), защита от замыканий на землю (в т.ч. 100% статорная защита генератора), максимальная токовая защита (MTЗ), тепловая защита, защита от перегрузки по току обратной последовательности.

• Число аналоговых входов: Поддержка нескольких (обычно 3 или 4) сторон (ветвей) дифференциальной защиты, что позволяет защищать трехобмоточные трансформаторы или генератор-трансформаторный блок.

• Коммуникационные интерфейсы: Порты Ethernet для протоколов IEC 61850, Modbus TCP, а также последовательные порты для протоколов Modbus RTU, DNP3.

• Вводы/Выводы: Множество дискретных входов для сигналов блокировок и выходных реле для отключения выключателей, сигнализации и управления.

• Регистрация данных: Встроенная память для осциллограмм (COMTRADE), журналов событий и неисправностей.

Преимущества и отличительные особенности

1. Высокая селективность и чувствительность: Терминал ABB PCD237A101 обеспечивает четкое различение между внутренними повреждениями и внешними токами небаланса, что минимизирует риск ложных срабатываний и гарантирует отключение при реальных авариях.

2. Адаптивные алгоритмы торможения: Использование продвинутых алгоритмов торможения (например, на основе 2-й гармоники для блокировки при бросках намагничивания, на основе 5-й гармоники для блокировки при перевозбуждении) обеспечивает исключительную стабильность в сложных переходных режимах.

3. Глубокая интеграция с IEC 61850: Полная поддержка стандарта IEC 61850, включая GOOSE для быстрого обмена сигналами блокировки с другими устройствами на подстанции и Sampled Values (SV) для работы с цифровыми ТТ/ТН, что позволяет строить современные цифровые подстанции.

4. Мощный инструмент анализа: Интеграция с программным обеспечением PCM600 предоставляет инженерам мощные средства для конфигурации, мониторинга в реальном времени и детального анализа осциллограмм после срабатывания.

Примеры применения в различных отраслях

• Энергетика (ТЭЦ, ГЭС, АЭС, подстанции): Дифференциальная защита главных силовых трансформаторов (блочных, автотрансформаторов), генератор-трансформаторных блоков на электростанциях и крупных узловых подстанциях.

• Промышленность: Защита главных понижающих трансформаторов на металлургических, химических, нефтеперерабатывающих заводах и других предприятиях с большой собственной нагрузкой.

• Инфраструктура: Защита трансформаторов в центрах обработки данных, больницах, аэропортах и на железнодорожных тяговых подстанциях, где требования к надежности электроснабжения максимальны.

• Возобновляемая энергетика: Защита трансформаторов, подключенных к ветряным и солнечным электростанциям.

Сравнение с аналогами конкурентов (на примере устройств Siemens, GE, Schneider Electric)

• Класс точности и алгоритмы: Терминал PCD237A101 конкурирует с топовыми решениями, такими как Siemens SIPROTEC 7UT8x, GE Multilin T60 или Schneider Electric Sepam серии 40/80. Все они предлагают схожий набор функций, но могут отличаться реализацией алгоритмов компенсации РПН и обработки гармоник.

• Экосистема и инструменты: Сильным преимуществом терминала ABB 3BHE028915R0101 является единая среда конфигурации PCM600 для всей линейки MiCOM, что упрощает работу инженеров на объектах с разнородным парком защит ABB.

• Цифровизация подстанций: ABB активно продвигает концепцию цифровой подстанции, и PCD237A101 является полностью готовым компонентом для этого, с поддержкой всех необходимых сервисов IEC 61850, наравне с аналогичными предложениями конкурентов.

• Глобальная поддержка и опыт: Устройства MiCOM для дифференциальной защиты имеют огромный мировой опыт внедрения на объектах высшего класса напряжения, что свидетельствует о их надежности и отработанности.

Рекомендации по выбору и важные замечания

1. Детальный анализ защищаемого объекта: Необходимо точно знать параметры трансформатора/генератора (номинальные токи, векторная группа, наличие РПН, схема соединения обмоток) для корректной настройки терминала ABB PCD237A101.

2. Требования к системе измерений: Правильный выбор трансформаторов тока (ТТ) с подходящими характеристиками насыщения и классами точности критически важен для правильной работы дифференциальной защиты. Неправильно выбранные ТТ могут привести к ложным срабатываниям.

3. Квалификация персонала: Наладка и тестирование дифференциальной защиты требуют высочайшей квалификации. Обязательно проводится комплексное тестирование методом первичного (рекомендуется) или вторичного впрыска токов с проверкой всех уставок и схем блокировок.

4. Координация с другими защитами: Дифференциальная защита, реализованная в модуле 3BHE028915R0101, должна быть скоординирована по времени с резервными защитами (МТЗ) и системами АПВ.

5. Резервирование: Для особо ответственных объектов (например, блоков крупных электростанций) часто применяется полное аппаратное резервирование дифференциальной защиты с использованием двух независимых устройств.
