Описание продукта

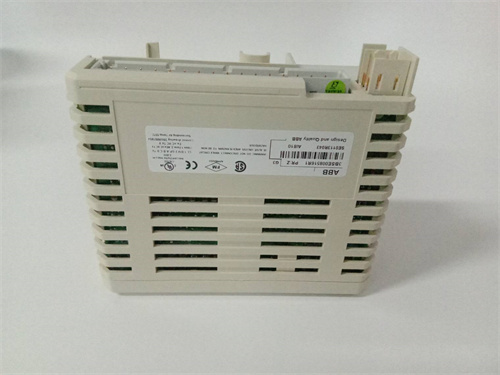

ABB AI810 3BSE008516R1 — это универсальный аналоговый входной модуль для системы управления ABB System 800xA. Этот модуль, AI810, является частью семейства S800 I/O и предназначен для работы с шиной Profibus DP. Его ключевая задача — подключение к системе управления широкого спектра аналоговых датчиков с токовым, напряженческим выходом, а также датчиков температуры (RTD и термопар). Универсальность ABB AI810 3BSE008516R1 делает его одним из самых востребованных модулей ввода для сложных распределенных систем автоматизации. Он обеспечивает высокоточное преобразование сигналов и их надежную передачу в контроллер. Узнать все детали о совместимости и настройке модуля AI810 можно в официальных технических материалах ABB.

Технические параметры и характеристики

• Тип модуля: Универсальный аналоговый входной модуль (AI).

• Полный артикул: 3BSE008516R1.

• Совместимость: Модуль для крейта S800 I/O, коммуникация через интерфейсный модуль (например, CI830) по шине Profibus DP. Часть системы ABB 800xA и Advant.

• Количество каналов: 8 каналов.

• Типы входных сигналов:

• Ток: 0-20 мА, 4-20 мА.

• Напряжение: 0-10 В, ±10 В.

• Термопары (TC): Типы J, K, T, E, R, S, B, N, C, U, L.

• Термосопротивления (RTD): Pt100, Pt1000, Ni100 (в различных конфигурациях подключения).

• Разрешение: 16 бит.

• Точность: Очень высокая, типично ±0.05% от диапазона для стандартных сигналов.

• Гальваническая развязка: Развязка между каналами, группами каналов и системной шиной.

• Диагностика: Расширенная диагностика: обрыв цепи, короткое замыкание, выход за пределы диапазона, ошибка модуля.

• Питание: От крейта S800 I/O.

Преимущества и особенности

1. Исключительная универсальность: Модуль AI810 поддерживает все основные типы аналоговых сигналов, что позволяет стандартизировать парк запасных частей и гибко реагировать на изменения в конфигурации датчиков.

2. Высочайшая точность: Превосходная точность и стабильность измерений, что критически важно для сложных контуров регулирования и учета.

3. Интеллектуальная диагностика: Подробная диагностика вплоть до уровня каждого канала значительно сокращает время на поиск и устранение неисправностей в полевых цепях.

4. Интеграция с System 800xA: ABB AI810 3BSE008516R1 является неотъемлемой частью единой среды автоматизации 800xA, обеспечивая бесшовную интеграцию от датчика до SCADA.

5. Горячая замена: Поддерживается замена модулей и даже целых станций S800 I/O "на ходу" (в соответствии с процедурами), обеспечивая максимальную доступность системы.

Области применения и примеры использования

ABB AI810 применяется в высокоответственных и сложных технологических процессах, требующих точного мониторинга множества параметров:

• Нефтегазопереработка: Точное измерение температур в реакторах каталитического крекинга, давлений в ректификационных колоннах с помощью датчиков 4-20 мА и термопар.

• Химическая промышленность: Контроль уровня pH (напряженческий сигнал), температуры экзотермических реакций, расхода агрессивных сред.

• Фармацевтика: Сверхточный контроль температур в биореакторах и сушильных шкафах с использованием прецизионных RTD.

• Энергетика: Мониторинг металла труб котлов высокого давления с помощью термопар типа S (платина-родий).

Пример: На химическом заводе модули AI810, распределенные по технологическим зонам, подключены к сотням датчиков: Pt100 измеряют температуру в рубашках реакторов, термопары типа K контролируют температуру в печах, а датчики 4-20 мА — давление в линиях подачи сырья. Данные с каждого модуля ABB AI810 3BSE008516R1 по Profibus DP поступают в контроллеры, где обрабатываются для управления процессом и активации систем безопасности.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Конфигурация каналов: Каждый из 8 каналов модуля ABB AI810 можно индивидуально сконфигурировать на конкретный тип сигнала через программное обеспечение. Крайне важно, чтобы конфигурация в ПО совпадала с физически подключенным датчиком.

2. Выбор датчика и подключение: Для точных измерений термопарами используйте соответствующие компенсационные провода. Для RTD укажите правильную схему подключения (2-, 3-, 4-проводная) в конфигурации. Подробности — в руководстве по эксплуатации.

3. Электромагнитная совместимость (ЭМС): При работе с низкоуровневыми сигналами (термопары, mV) строго соблюдайте правила монтажа: экранированные кабели, отдельная трассировка от силовых цепей, правильное заземление.

4. Резервирование: Для контуров, критичных к безопасности или непрерывности процесса, рассмотрите архитектуру с резервированием модулей ввода-вывода или использование специальных резервированных решений от ABB.

5. Калибровка: Несмотря на высокую стабильность, периодическая метрологическая проверка и калибровка измерительных трактов с модулем AI810 рекомендована для поддержания эталонной точности в ответственных применениях.
