Описание продукта

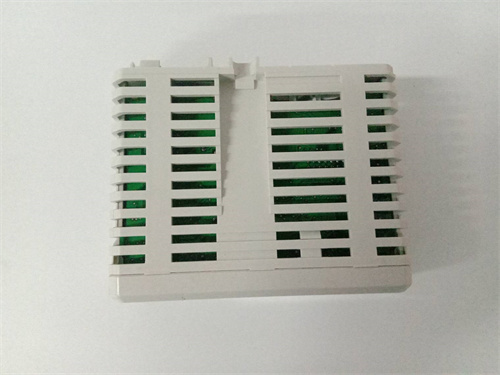

ABB AI820 — это высокопроизводительный аналоговый входной модуль, разработанный для распределенной системы ввода-вывода S800 I/O в рамках комплексной среды автоматизации ABB System 800xA. Модуль AI820 представляет собой эволюционное развитие серии аналоговых модулей ABB, предлагая расширенные функциональные возможности и повышенную точность для работы с ключевыми типами сигналов. Основное назначение модуля ABB AI820 — это высокоточное измерение и оцифровка стандартных токовых и напряженческих сигналов от полевых датчиков, а также поддержка основных типов термопар и термосопротивлений (RTD). Его архитектура оптимизирована для интеграции через шину Profibus DP, что делает AI820 надежным компонентом для построения современных распределенных систем управления. Полные технические спецификации и руководства по применению доступны на портале поддержки ABB AI820.

Технические параметры и характеристики

• Тип модуля: Универсальный аналоговый входной модуль (AI).

• Совместимость: Предназначен для установки в крейт S800 I/O. Работает в паре с интерфейсным модулем связи (например, CI830) и взаимодействует с контроллерами AC 800M по шине Profibus DP в рамках систем System 800xA или Advant MOD 300.

• Количество каналов: 8 изолированных аналоговых входов.

• Типы входных сигналов: Универсальная конфигурация на канал:

• Ток: 0-20 мА, 4-20 мА (с диагностикой обрыва петли).

• Напряжение: 0-10 В, ±10 В, 0-5 В, ±5 В, 0-1 В.

• Термопары (TC): Стандартные типы, такие как J, K, T, E, R, S, B, N.

• Термосопротивления (RTD): Pt100 (различные схемы подключения), Pt1000, Ni100.

• Разрешение: Высокое, 16 бит.

• Точность: Превосходная, до ±0.05% от диапазона для стандартных сигналов. Включена встроенная компенсация температуры холодного спая для термопар.

• Гальваническая развязка: Полная развязка между каналами, а также между каналами и шиной системы.

• Диагностика: Расширенная: обрыв цепи, короткое замыкание, выход за пределы диапазона, неисправность модуля, ошибки конфигурации.

• Питание: Обеспечивается от крейта S800 I/O.

Преимущества и особенности

1. Улучшенная универсальность и точность: Модуль ABB AI820 сочетает в себе широкую поддержку сигналов с повышенной точностью измерений, что делает его идеальным для критически важных применений.

2. Расширенная диагностика: Углубленная диагностика на уровне каналов позволяет предсказывать и оперативно устранять неполадки в измерительных цепях, минимизируя простой.

3. Полная интеграция в System 800xA: Как и другие модули S800 I/O, AI820 является неотъемлемой частью единой среды 800xA, обеспечивая единую базу данных, настройку и диагностику от контроллера до полевого устройства.

4. Гибкость конфигурации: Каждый из 8 каналов модуля ABB AI820 может быть независимо сконфигурирован под нужный тип датчика через программное обеспечение Control Builder, что обеспечивает максимальную адаптивность.

5. Поддержка горячей замены: Модули в крейте S800 I/O поддерживают возможность замены без остановки контроллера (при соблюдении регламента), обеспечивая высокую доступность системы.

Области применения и примеры использования

ABB AI820 применяется в сложных и требовательных процессах, где необходима высокая плотность и точность измерений:

• Нефтегазовая и нефтехимическая промышленность: Высокоточный контроль температур в каталитических реакторах (термопары типа K), давлений в системах высокого давления (4-20 мА), мониторинг температур подшипников турбокомпрессоров (RTD).

• Энергетика: Точное измерение температуры пара (термопары типа S, R), контроль вибрации по сигналам 4-20 мА от систем мониторинга, мониторинг температуры обмоток генераторов (RTD).

• Фармацевтика и биотехнологии: Сверхточный температурный контроль в ферментерах и системах очистки (высокоточные Pt100).

• Целлюлозно-бумажная промышленность: Контроль множества температур и давлений в технологических линиях производства целлюлозы и бумаги.

Пример: На установке крекинга нефтеперерабатывающего завода модули AI820, установленные в распределенных шкафах, подключены к термопарам, измеряющим температуру в зоне реактора (до 1000°C), и к датчикам давления на линиях подачи сырья. Модуль ABB AI820 обеспечивает не только высокоточное преобразование этих сигналов, но и непрерывную диагностику цепей, что критически важно для безопасности и эффективности всего технологического блока.

Сравнение с аналогами других производителей

Рекомендации по выбору и важные замечания

1. Определение полной спецификации: При заказе уточняйте необходимую конфигурацию и совместимость с версией системы. Полный перечень поддерживаемых типов сигналов и требований к подключению указан в технической документации ABB AI820.

2. Тщательная конфигурация ПО: Корректная настройка типа сигнала, диапазона, единиц измерения и параметров фильтрации для каждого канала в Control Builder M является обязательной для точной работы модуля AI820.

3. Качество монтажа для точных измерений: При использовании термопар и RTD обязательно применяйте соответствующие компенсационные или медные экранированные кабели, избегайте паразитных термопар в точках соединения и обеспечивайте правильное заземление для минимизации шумов.

4. Резервирование критических точек: Для сигналов, участвующих в контурах безопасности (SIS) или критичных для непрерывности производства, рассмотрите возможность аппаратного резервирования каналов или модулей.

5. Плановое обслуживание: Включите модуль ABB AI820 в регламент планового обслуживания, предусматривающий визуальный осмотр, проверку диагностических сообщений и периодическую метрологическую поверку измерительных трактов с использованием эталонных калибраторов.
