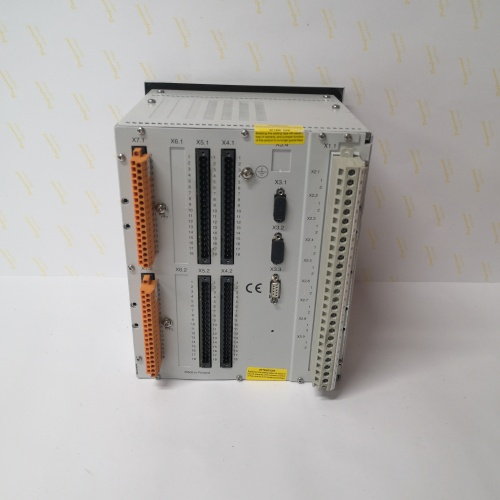

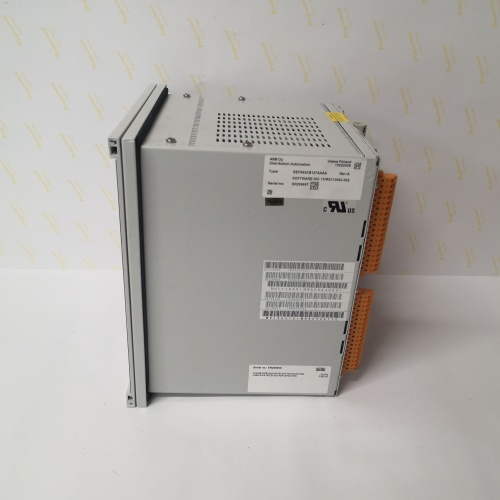

Описание реле защиты фидера ABB REF545KC133AAAA

ABB REF545KC133AAAA представляет собой многофункциональное микропроцессорное реле защиты фидера, входящее в серию Relion 545 производства компании ABB. Это интеллектуальное устройство предназначено для комплексной защиты, контроля, измерения и управления в распределительных сетях среднего напряжения. ABB REF545KC133AAAA обеспечивает безопасность и надежность работы кабельных и воздушных линий электропередачи, а также ячеек КРУ (комплектных распределительных устройств). Данная конкретная модификация с расширенным кодом указывает на специализированную комплектацию, адаптированную под определенные требования.

Основные технические параметры

• Основное назначение: Защита фидеров (исходящих линий) в сетях 6-35 кВ.

• Ключевые функции защиты: Дифференциальная защита с торможением (для кабельных линий), направленная и ненаправленная защита от замыканий на землю, многоступенчатая защита от перегрузки по току (с выдержкой времени и мгновенная), защита от перегрева кабеля (тепловая модель), защита от потери напряжения.

• Измерительные входы: Входы для трансформаторов тока (ТТ) и трансформаторов напряжения (ТН).

• Управляющие выходы: Несколько программируемых релейных выходов для отключения выключателя, сигнализации, управления АВР (автоматическим вводом резерва).

• Коммуникационные интерфейсы: Поддержка протоколов IEC 61850 (GOOSE, MMS), Modbus RTU, DNP3, PROFIBUS DP для интеграции в системы АСУ ТП и SCADA.

• Дисплей и управление: Большой графический ЖК-дисплей с подсветкой и навигационными клавишами для локальной настройки и мониторинга.

Ключевые преимущества и особенности

Главным преимуществом реле ABB REF545KC133AAAA является его способность обеспечивать продвинутую дифференциальную защиту, которая является основной и самой быстродействующей защитой для кабельных линий, обеспечивая абсолютную селективность. Высокоточные алгоритмы направленной защиты от замыканий на земву позволяют надежно идентифицировать и отсекать поврежденные участки в сетях с изолированной или компенсированной нейтралью. Устройство обладает встроенными функциями измерения (ток, напряжение, мощность, энергия) и контроля качества электроэнергии. Поддержка стандарта IEC 61850 на уровне REF545KC133AAAA делает его готовым решением для цифровых подстанций, обеспечивая быстрый обмен данными и GOOSE-сообщениями для ускорения АПВ и других функций.

Примеры применения в различных отраслях

• Распределительные сети (РЭС, сетевые компании): Основная и резервная защита кабельных линий 6-10 кВ в городских и промышленных распределительных сетях.

• Промышленные предприятия: Защита вводных и секционных фидеров, а также ответственных кабельных линий, питающих цеховые подстанции на металлургических, химических, нефтеперерабатывающих заводах.

• Объекты инфраструктуры: Защита линий электропередачи в аэропортах, на железнодорожных станциях, в больничных комплексах.

• Распределенная генерация: Защита присоединений к сети для небольших генерирующих объектов (когенерация, солнечные электростанции).

Сравнение с аналогами конкурентов

На рынке реле защиты фидера ABB REF545KC133AAAA напрямую конкурирует с устройствами Siemens (SIPROTEC 7SJ80), Schneider Electric (Sepam серии 80), GE (Multilin 850) и SEL (SEL-751). Его ключевым отличием, особенно в модификациях с буквой «D» в названии серии, является наличие встроенной дифференциальной защиты, что для многих конкурентов часто требует отдельного, более дорогого устройства. Серия Relion 545 от ABB известна своим оптимальным балансом между функциональностью, простотой настройки и стоимостью для задач распределительных сетей. По сравнению с более мощными сериями (например, ABB REF 6xx), REF545KC133AAAA может иметь ограничения по количеству поддерживаемых протоколов или сложности логики, но полностью покрывает потребности типовых применений.

Рекомендации по выбору и важные замечания

1. Расшифровка полного кода: Длинный код REF545KC133AAAA содержит информацию о конкретной комплектации. Буквы и цифры указывают на тип корпуса, набор интерфейсов (коммуникационных модулей), номиналы токов и напряжений. Для корректного выбора необходим технический каталог или конфигуратор ABB.

2. Акцент на дифференциальную защиту: Убедитесь, что в данной конкретной версии REF545KC133AAAA активирована или доступна функция дифференциальной защиты, если она требуется для проекта.

3. Координация защит: Настройки реле, особенно уставки токовых отсечек и защит с выдержкой времени, должны быть тщательно скоординированы с защитами смежных присоединений (трансформаторов, вышестоящих линий) для обеспечения селективности.

4. Программное обеспечение: Для комфортной настройки, создания логических уравнений (CFC) и анализа записанных данных обязательно использование программного пакета ABB PCM600.

5. Монтаж и подключение ТТ/ТН: Крайне важно соблюдать правильную полярность при подключении трансформаторов тока для корректной работы дифференциальной и направленной защит. Требуется профессиональный монтаж и наладка.

6. Обучение персонала: Персонал, отвечающий за эксплуатацию и настройку, должен пройти обучение по работе с реле серии Relion и ПО PCM600 для эффективного использования всех возможностей ABB REF545KC133AAAA.
