Описание продукта

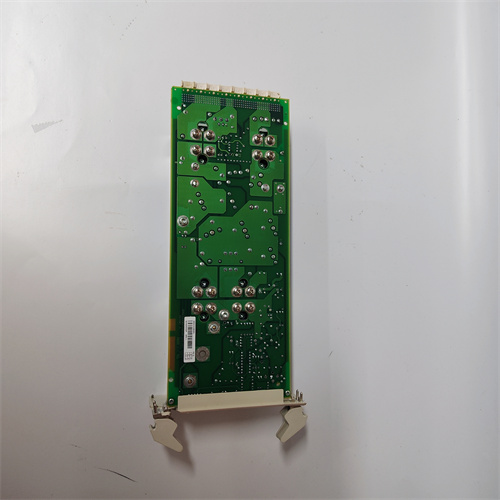

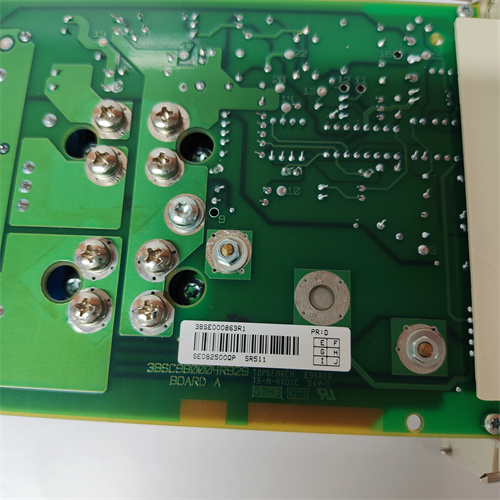

Модуль ABB SR511 3BSE000863R1 представляет собой интеллектуальный релейный выходной модуль, разработанный для установки в высокопроизводительные распределенные стойки ввода-вывода S800 компании ABB. Его основная функция — обеспечение интерфейса между низковольтными логическими сигналами системы управления и мощными силовыми цепями, управляющими такими устройствами, как двигатели, соленоидные клапаны, сигнальные лампы и контакторы. Модуль ABB SR511 3BSE000863R1 оснащен механическими реле, обеспечивающими гальваническую развязку между полевыми цепями и внутренней электроникой контроллера, что критически важно для защиты системы от помех и перенапряжений. Интеграция модуля ABB SR511 3BSE000863R1 в станцию S800 I/O позволяет реализовать надежное и диагностируемое управление дискретными нагрузками, что является стандартом для современных систем управления ABB.

Технические параметры и характеристики

• Тип устройства: Цифровой выходной модуль с релейными контактами (Digital Output Module, Relay Type).

• Количество каналов: 8 независимых каналов.

• Тип контактов реле: Механические реле (с нормально разомкнутым (NO) контактом).

• Номинальный ток и напряжение контактов: Обычно до 2 А при 250 В AC или 30 В DC на канал. Точные номиналы для конкретной нагрузки указаны в спецификации.

• Напряжение питания модуля: +24 В DC (опорное напряжение, подаваемое на стойку S800).

• Изоляция: Гальваническая развязка между полевыми цепями, цепями питания модуля и внутренней шиной связи.

• Диагностика: Встроенная диагностика состояния каждого канала (обрыв цепи, короткое замыкание) и состояния питания модуля. Информация доступна в системе управления 800xA.

• Индикация: Светодиодный индикатор состояния для каждого канала и индикатор питания модуля.

• Совместимость: Предназначен для установки в базовые модули (carriers) серий S800, такие как CI851, и работы под управлением контроллеров AC 800M в архитектуре System 800xA.

Преимущества и ключевые особенности

1. Высокая надежность и гальваническая развязка: Использование механических реле в модуле ABB SR511 3BSE000863R1 обеспечивает полную электрическую изоляцию между чувствительной системой ввода-вывода и потенциально "шумными" полевыми силовыми цепями, что повышает общую надежность системы.

2. Расширенная диагностика: Возможность удаленного мониторинга состояния каждого выходного канала (включен/выключен, неисправность) через систему ABB 800xA позволяет быстро локализовать неполадки в поле, сокращая время простоев на техническое обслуживание.

3. Гибкость управления нагрузкой: Релейные выходы модуля ABB SR511 3BSE000863R1 способны коммутировать как цепи постоянного, так и переменного тока, что предоставляет инженеру большую свободу при проектировании схем управления.

4. Проверенная интеграция: Модуль является неотъемлемой частью экосистемы ABB System 800xA, что гарантирует полную совместимость, простую конфигурацию в Control Builder и предсказуемое поведение в работе.

Примеры применения в различных отраслях

• Целлюлозно-бумажная промышленность: Управление задвижками, клапанами, приводными двигателями конвейеров и насосов на технологических линиях.

• Энергетика: Коммутация цепей управления вспомогательными системами на электростанциях (насосы, вентиляторы, системы смазки).

• Горнодобывающая промышленность: Управление мощными конвейерными системами, дробильными установками, системами вентиляции.

• Водоподготовка и водоочистка: Автоматическое управление задвижками, скребками, насосами и дозаторами химических реагентов.

Сравнение с аналогами других производителей

Модуль ABB SR511 3BSE000863R1 конкурирует с релейными выходными модулями других производителей систем управления высокого уровня, таких как Siemens (модули для ET 200SP/MP) или Emerson (модули для DeltaV). Его ключевое отличие — глубокая интеграция с платформой 800xA, которая предлагает не просто обмен данными, а единую среду проектирования, эксплуатации и диагностики. Внутри самой линейки ABB S800 аналогом может выступать полупроводниковый выходной модуль (например, на базе транзисторов), но выбор в пользу релейного выбора ABB SR511 3BSE000863R1 оправдан при необходимости коммутации цепей с разным типом напряжения или при работе с индуктивными нагрузками, где требуется надежная гальваническая развязка.

Рекомендации по выбору и важные замечания

1. Анализ нагрузки: Перед выбором модуля ABB SR511 3BSE000863R1 необходимо тщательно проанализировать характеристики подключаемой нагрузки: тип тока (AC/DC), напряжение, пусковой и рабочий ток, индуктивность. Номиналы реле не должны превышаться. Для индуктивных нагрузок (катушки, соленоиды) обязательно использование искрогасительных цепей (варисторов или RC-цепей).

2. Ограничения механических реле: Следует помнить о конечном механическом и электрическом сроке службы реле (количестве циклов срабатывания), особенно при частом переключении. Для высокочастотных задач (Гц и выше) следует рассмотреть полупроводниковые выходы.

3. Конфигурация в системе: Для работы модуля необходим соответствующий базовый модуль (carrier) S800 (например, CI851) и корректная конфигурация в инженерной среде ABB Control Builder. Важно убедиться в совместимости версий firmware.

4. Резервирование: Для критически важных нагрузок следует проектировать резервирование на уровне как контроллера, так и каналов ввода-вывода. Всегда используйте для проектирования и проверки спецификаций последнюю официальную документацию, которую можно найти, например, на странице продукта: [вставить вашу ссылку здесь]. Монтаж и подключение должны выполняться квалифицированным персоналом с соблюдением правил электробезопасности.
