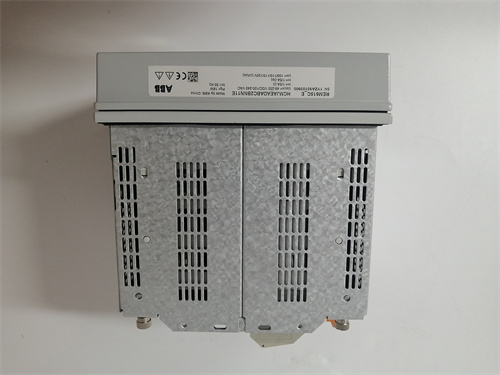

Описание терминала релейной защиты ABB REM610C55HCNN02

ABB REM610C55HCNN02 представляет собой многофункциональный терминал (устройство) релейной защиты для систем распределения электроэнергии, входящий в серию Relion 610 компании ABB. Это микропроцессорное устройство предназначено для комплексной защиты, управления, контроля и измерения на подстанциях среднего напряжения. ABB REM610C55HCNN02 обеспечивает защиту фидеров, трансформаторов, двигателей и шин, играя ключевую роль в повышении надежности и безопасности электрических сетей.

Основные технические параметры

• Серия и тип: Терминал релейной защиты серии Relion 610 (REM610).

• Основные функции защиты: Защита от перегрузки по току с выдержкой времени и мгновенная (50/51, 50N/51N), защита от замыканий на земву (67N), защита двигателя (49), защита от потери/неправильного чередования фаз (47), защита от пониженного/повышенного напряжения (27/59), защита от обратной мощности (32).

• Измерительные входы: Входы для трансформаторов тока (ТТ) и трансформаторов напряжения (ТН). Конкретные номиналы и количество указаны в коде модели (C55).

• Управляющие выходы: Несколько программируемых релейных выходов для отключения выключателя, сигнализации, управления АВР.

• Коммуникационные интерфейсы: Поддержка протоколов Modbus RTU (RS-485), Modbus TCP/IP (Ethernet), DNP3, IEC 61850 (MMS и GOOSE).

• Дисплей и управление: Графический ЖК-дисплей с навигационными клавишами для локальной настройки, мониторинга параметров в реальном времени и просмотра событий.

• Корпус и монтаж: Компактный корпус для монтажа на DIN-рейку или панель.

Ключевые преимущества и особенности

Ключевым преимуществом терминала ABB REM610C55HCNN02 является его универсальность, компактность и соответствие современным стандартам связи, в частности, поддержка протокола IEC 61850. Это позволяет легко интегрировать устройство в цифровые подстанции и системы АСУ ТП. Терминал обладает развитыми функциями измерения (ток, напряжение, мощность, энергия, качество электроэнергии) и диагностики, включая запись осциллограмм и последовательности событий (SOE). Интуитивно понятный интерфейс и программное обеспечение PCM600 значительно упрощают конфигурирование, настройку и анализ. Высокая надежность и качество изготовления ABB гарантируют долговременную и безотказную работу в жестких условиях подстанций.

Примеры применения в различных отраслях

• Распределительные сети (РУ 6-35 кВ): Основная и резервная защита фидеров, вводных и секционных выключателей на промышленных и коммунальных подстанциях.

• Промышленные предприятия: Защита трансформаторов собственных нужд, вводов 6(10) кВ, мощных двигателей.

• Распределенная генерация: Защита присоединений к сети для когенерационных установок, солнечных парков, ветрогенераторов.

• Объекты инфраструктуры: Защита распределительных сетей в аэропортах, морских портах, больничных комплексах.

Сравнение с аналогами конкурентов

На рынке многофункциональных терминалов защиты среднего класса ABB REM610C55HCNN02 конкурирует с устройствами Siemens (SIPROTEC 7SJ80), Schneider Electric (Sepam серии 80), GE (Multilin 350) и SEL (SEL-751). Его ключевым отличием является оптимальный баланс между функциональностью, поддержкой современных стандартов (особенно IEC 61850) и стоимостью. По сравнению с более простыми реле максимального тока, REM610 предлагает несравнимо более широкий набор функций и возможности цифровой связи. В сравнении с более мощными и дорогими терминалами серий Relion 650 или 670, он может уступать в количестве поддерживаемых защитных алгоритмов или сложности программируемой логики, но полностью покрывает потребности большинства распределительных сетей.

Рекомендации по выбору и важные замечания

1. Расшифровка кода модели: Код REM610C55HCNN02 содержит информацию о конкретной комплектации. C55 указывает на конфигурацию корпуса и набор интерфейсов, HCNN02 — на конкретные номиналы входов/выходов и версию ПО. Для точного заказа необходимо использовать полный код.

2. Координация защит: Настройки уставок должны быть тщательно скоординированы с характеристиками смежных защитных устройств (вышестоящих и нижестоящих) для обеспечения селективности. Это требует квалифицированного расчета.

3. Интеграция в систему: При планировании использования протокола IEC 61850 необходимо заранее проектировать конфигурацию системы (SCL-файлы), распределение GOOSE-сигналов и адресацию.

4. Программное обеспечение: Для комфортной конфигурации, создания пользовательской логики и анализа данных обязательно использование программного пакета ABB PCM600.

5. Монтаж и подключение: Критически важно соблюдать правильную полярность при подключении трансформаторов тока и правильную фазировку цепей напряжения для корректной работы всех защитных и измерительных функций.
