Описание продукта

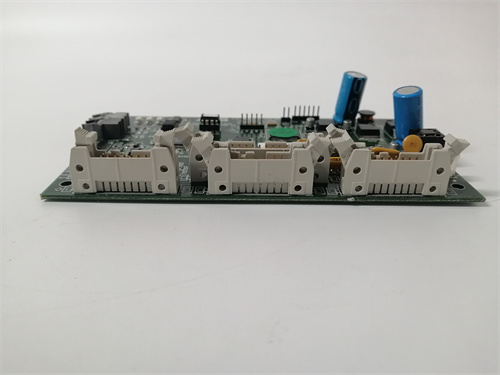

Модуль ABB TAS.580.0560G00 представляет собой электронный расцепитель (trip unit) или блок управления, разработанный для установки в литые корпусные автоматические выключатели (Molded Case Circuit Breakers - MCCB) серии ABB Tmax. Этот интеллектуальный компонент является "мозгом" выключателя, отвечающим за его защитные и управляющие функции. В отличие от простых тепомагнитных расцепителей, электронный блок ABB TAS.580.0560G00 обеспечивает точную настройку параметров срабатывания, расширенную диагностику и возможность интеграции в системы удаленного управления. Основная задача данного модуля — защита электрической цепи от перегрузок, коротких замыканий, а также (в зависимости от версии) от таких аномалий, как токи утечки на землю. Настройка и применение модуля ABB TAS.580.0560G00 позволяют реализовать принцип селективности в электрических сетях, минимизируя зону отключения при аварии.

Технические параметры и характеристики

• Тип устройства: Электронный расцепитель (Electronic Trip Unit - ETU) для автоматических выключателей.

• Совместимость: Предназначен для выключателей ABB серии Tmax (например, T4, T5, T6, T7) на определенный номинальный ток (In). Требует проверки по таблицам совместимости.

• Номинальный ток (In): Определяется моделью и может быть регулируемым в определенном диапазоне (например, с помощью переключателей или цифровой настройки).

• Защитные функции:

• L (Защита от перегрузки): Настраиваемая времятоковая характеристика.

• S (Краткосрочная задержка): Защита от коротких замыканий с выдержкой времени для селективности.

• I (Мгновенная отсечка): Защита от токов короткого замыкания без выдержки.

• G (Защита от замыканий на землю): Опционально, в зависимости от модификации.

• Интерфейсы: Может иметь порт для связи (например, для подключения к системе ABB Ability или сторонним ПЛК через интерфейсный модуль), а также клеммы для вспомогательных контактов и сигнализации.

• Индикация: ЖК-дисплей или светодиоды для отображения тока, параметров настройки, состояния и причин последнего отключения.

• Питание: Не требует внешнего питания для основных защитных функций (питается от трансформаторов тока самого выключателя). Для расширенных функций связи может требоваться дополнительное питание.

Преимущества и ключевые особенности

1. Высокая точность и селективность: Электронный расцепитель ABB TAS.580.0560G00 обеспечивает точную настройку порогов и времятоковых характеристик, что позволяет построить каскадную (селективную) схему защиты, где при аварии отключается только ближайший к повреждению выключатель, а не вся линия.

2. Гибкость настройки: Параметры модуля ABB TAS.580.0560G00 легко адаптируются под конкретные требования нагрузки, что невозможно с фиксированными тепомагнитными расцепителями. Это позволяет оптимально защитить как кабель, так и оборудование.

3. Диагностика и мониторинг: Устройство предоставляет ценную информацию: измерение тока, наличие предтревоги по перегрузке, причину срабатывания (перегрузка, КЗ, замыкание на землю). Это существенно сокращает время поиска неисправностей в сети.

4. Интеграция в системы автоматизации: Наличие интерфейсов связи позволяет интегрировать выключатель с модулем ABB TAS.580.0560G00 в системы управления зданием (BMS) или промышленные сети (например, через протокол MODBUS), реализуя функции удаленного контроля, управления и сбора данных об энергопотреблении.

Примеры применения в различных отраслях

• Промышленные предприятия: Главные и групповые распределительные щиты (ГРЩ, ЩР) для защиты фидеров, двигательных цепей и силовых распределительных сетей цехов.

• Коммерческая и общественная недвижимость: Электрощитовые торговых центров, офисных зданий, больниц для селективной защиты групповых линий.

• Инфраструктурные объекты: Распределительные сети насосных станций, очистных сооружений, систем вентиляции и кондиционирования.

• Энергетика: Системы собственных нужд подстанций и электростанций, защита цепей аварийного освещения и систем безопасности.

Сравнение с аналогами других производителей

Модуль ABB TAS.580.0560G00 конкурирует с электронными расцепителями других ведущих производителей низковольтной аппаратуры: Schneider Electric (Micrologic для серии Masterpact и Compact NSX), Siemens (ETU для серий 3WL/3VT), Eaton (Digitrip для выключателей NZM). Его ключевые преимущества заключаются в надежности бренда ABB, удобстве настройки с помощью переключателей или ПО, а также в глубокой интеграции с экосистемой ABB для электрификации и автоматизации. По сравнению с тепомагнитными аналогами, ABB TAS.580.0560G00 значительно превосходит их по точности, функциональности и возможностям для диагностики.

Рекомендации по выбору и важные замечания

1. Проверка совместимости с корпусом выключателя: Категорически необходимо убедиться, что электронный расцепитель ABB TAS.580.0560G00 совместим с конкретной моделью и номиналом корпуса выключателя Tmax (T4, T5, T6, T7). Используйте официальные каталоги или таблицы совместимости от ABB.

2. Точный расчет и настройка параметров: Настройку модуля ABB TAS.580.0560G00 должен выполнять квалифицированный инженер-электрик на основе расчетов токов короткого замыкания, параметров защищаемого кабеля и характеристик нагрузки (например, пусковых токов двигателей). Неправильная настройка может привести либо к ложным срабатываниям, либо к отсутствию необходимой защиты.

3. Учет необходимости связи: Если требуется удаленный мониторинг и управление, необходимо выбрать соответствующую модификацию расцепителя с коммуникационным интерфейсом и докупить соответствующий шлюз или адаптер (например, ABB Ekip Com).

4. Безопасность при работе: Все манипуляции по установке, настройке или замене модуля ABB TAS.580.0560G00 должны производиться при полностью отключенном и заблокированном от случайного включения выключателе. Всегда руководствуйтесь официальным руководством по эксплуатации, которое можно найти, например, по ссылке: [вставить вашу ссылку здесь]. Для сложных систем рекомендуются услуги сертифицированных проектировщиков и монтажников.
