Описание продукта

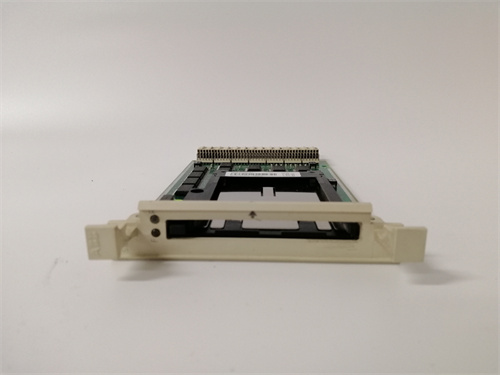

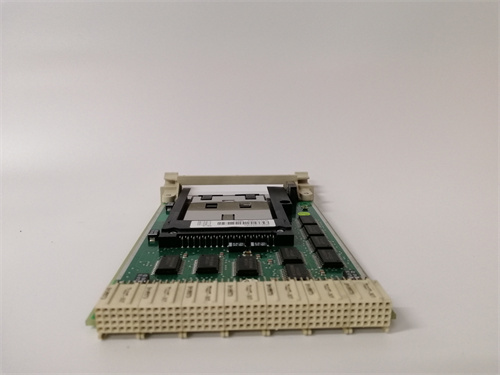

Модуль ABB MB510 3BSE002540R1 представляет собой высоконадежный коммуникационный интерфейс, предназначенный для организации связи по протоколу MODBUS RTU/ASCII в распределенных системах ввода-вывода ABB S800 I/O. Этот модуль устанавливается в соответствующий базовый модуль (carrier), такой как CI854, и функционирует как ведущее (Master) или ведомое (Slave) устройство на последовательной шине RS-485/RS-232. Основная задача модуля ABB MB510 3BSE002540R1 — обеспечить двунаправленный обмен данными между контроллером AC 800M (в рамках архитектуры System 800xA) и любыми полевыми устройствами, поддерживающими промышленный стандарт MODBUS: частотными преобразователями, регуляторами, датчиками с интеллектуальным интерфейсом, панелями оператора и т.д. Интеграция модуля ABB MB510 3BSE002540R1 позволяет включить в единую систему управления тысячи устройств от различных производителей, значительно расширяя функциональность и гибкость АСУ ТП. Установка модуля ABB MB510 3BSE002540R1 является стандартным решением для реализации недорогой и надежной последовательной связи.

Технические параметры и характеристики

• Тип устройства: Коммуникационный модуль для шины MODBUS (MODBUS Communication Interface).

• Поддерживаемый протокол: MODBUS RTU и MODBUS ASCII.

• Режим работы: Конфигурируется как Master (для опроса ведомых устройств) или Slave (для предоставления данных главному контроллеру).

• Физический интерфейс: Последовательный интерфейс RS-485 (основной) и RS-232 (через адаптер).

• Скорость передачи (Baud Rate): Программно настраиваемая в широком диапазоне, обычно от 300 до 115200 бод.

• Количество подключаемых устройств: При работе в сети RS-485 (режим Master) позволяет опрашивать до 247 ведомых устройств (Slave) с уникальными адресами.

• Питание: Получает питание от backplane базового модуля S800 I/O.

• Индикация: Светодиодные индикаторы для отображения состояния питания, активности передачи/приема (TX/RX) и ошибок.

• Совместимость: Предназначен для установки в базовые модули S800 I/O (CI854, CI855 и др.) и работы в среде System 800xA под управлением контроллеров AC 800M.

Преимущества и ключевые особенности

1. Универсальность и интеграция: Благодаря поддержке отраслевого стандарта MODBUS, модуль ABB MB510 3BSE002540R1 выступает в роли универсального моста, позволяя системе 800xA легко взаимодействовать с огромным парком непрофильного оборудования, что снижает затраты на интеграцию.

2. Надежность и устойчивость связи: Интерфейс RS-485, используемый модулем ABB MB510 3BSE002540R1, обеспечивает надежную связь на расстояния до 1200 метров и высокую устойчивость к электромагнитным помехам, что критически важно для промышленной среды.

3. Гибкость конфигурации: Модуль может быть сконфигурирован как Master для активного сбора данных с приборов или как Slave для интеграции стойки S800 I/O в качестве подчиненного устройства в стороннюю систему. Эта гибкость является ключевой особенностью ABB MB510 3BSE002540R1.

4. Простота программирования: Конфигурация модуля и mapping данных MODBUS в теги системы 800xA выполняется в инженерной среде Control Builder с помощью интуитивно понятных мастеров настройки, что ускоряет разработку.

Примеры применения в различных отраслях

• Водоочистные сооружения и ЖКХ: Интеграция расходомеров, уровнемеров, частотных преобразователей насосов, работающих по MODBUS, в центральную систему управления станцией.

• Нефтегазовая промышленность: Связь с системами измерения количества и качества продукции (учетные системы), локальными контроллерами малых установок.

• Энергетика: Опрос данных с систем коммерческого учета электроэнергии, тепла, интеллектуальных устройств релейной защиты.

• Производство: Подключение станков с ЧПУ, терминалов сбора данных, весовых систем к общей АСУ ТП предприятия.

Сравнение с аналогами других производителей

Модуль ABB MB510 3BSE002540R1 конкурирует с MODBUS-интерфейсами других производителей DCS/ПЛК, таких как Siemens (коммуникационные процессоры CP 341), Emerson (модули для DeltaV) или Rockwell (платформы с модулями 1756-EN2xxx с последовательным портом). Его ключевое преимущество — бесшовная интеграция в экосистему System 800xA и S800 I/O, предлагающая единую среду для конфигурации, диагностики и администрирования, в отличие от использования универсальных сторонних шлюзов. По сравнению с более современными сетевыми решениями (PROFINET, EtherNet/IP), MODBUS через ABB MB510 3BSE002540R1 проигрывает в скорости, но выигрывает в простоте, надежности и стоимости для задач, не требующих высокоскоростного обмена.

Рекомендации по выбору и важные замечания

1. Определение режима работы и топологии сети: Перед настройкой четко определите, будет ли модуль ABB MB510 3BSE002540R1 работать как Master или Slave. Для сети RS-485 спланируйте линейную топологию с правильным согласованием на концах линии (терминирующими резисторами).

2. Согласование параметров протокола: Убедитесь, что все настройки модуля (скорость, четность, стоп-биты, адрес Slave) в точности соответствуют настройкам подключаемых полевых устройств. Несовпадение — самая частая причина неработающей связи.

3. Правильное экранирование и заземление: Для линии RS-485 обязательно используйте экранированную витую пару. Экран должен быть заземлен только в одной точке, как правило, со стороны контроллера, во избежание контурных токов.

4. Конфигурация в Control Builder: Настройка модуля включает в себя задание параметров порта, конфигурацию драйвера MODBUS Master/Slave и привязку регистров MODBUS к тегам 800xA. Всегда используйте последнюю версию документации и firmware, доступную, например, по ссылке: [вставить вашу ссылку здесь]. Монтаж и настройку должен выполнять инженер, знакомый с протоколом MODBUS и системами ABB.
