Описание продукта

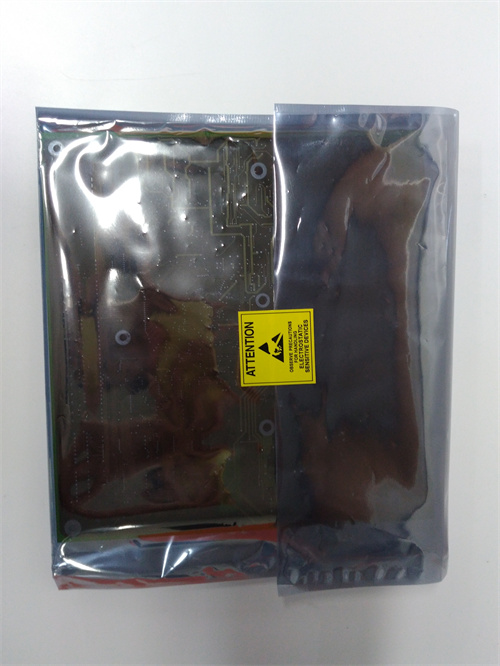

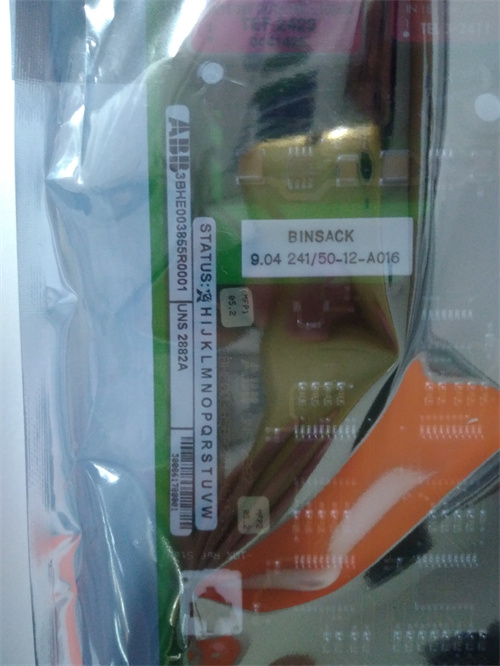

Модуль ABB UNS2882A представляет собой высокопроизводительный интерфейсный модуль для промышленной сети PROFIBUS DP, предназначенный для установки в базовые модули (carriers) распределенной системы ввода-вывода S800 от ABB. Этот модуль функционирует как мастер (Master) шины PROFIBUS DP-V1, обеспечивая детерминированный и высокоскоростной обмен данными между контроллером AC 800M (в рамках архитектуры System 800xA) и удаленными ведомыми (Slave) устройствами. Такими устройствами могут быть частотные преобразователи, удаленные станции ввода-вывода других производителей, датчики и исполнительные механизмы с интерфейсом PROFIBUS. Основная задача модуля ABB UNS2882A — интеграция разнородного оборудования в единую систему управления, что позволяет создавать гибкие и масштабируемые архитектуры автоматизации. Установка модуля ABB UNS2882A в стойку S800 I/O является стандартным способом расширения возможностей системы 800xA за счет подключения к широко распространенной полевой шине.

Технические параметры и характеристики

• Тип устройства: Коммуникационный модуль для шины PROFIBUS DP (PROFIBUS DP Master Interface).

• Поддерживаемый протокол: PROFIBUS DP в соответствии со стандартом EN 50170, версия V1.

• Режим работы: Исключительно как активный мастер (Class 1 Master) шины.

• Скорость передачи: Автоматическое определение или ручная настройка в диапазоне от 9.6 Кбит/с до 12 Мбит/с.

• Подключение: Интерфейс RS-485 через разъем Sub-D 9-pin (соответствует стандарту PROFIBUS).

• Количество подключаемых ведомых устройств (Slave): Поддерживает конфигурацию с несколькими десятками Slave-устройств в зависимости от общего объема данных и требуемого времени цикла.

• Диагностика: Расширенные функции диагностики шины и подключенных устройств (информация об ошибках, статус Slave). Диагностические данные доступны в системе 800xA.

• Питание: Получает питание от backplane базового модуля S800 I/O.

• Индикация: Светодиодные индикаторы состояния питания, активности обмена (BF – Bus Fault, ON – Operational).

• Совместимость: Предназначен для установки в базовые модули серии S800 (например, CI854, CI855) и работы под управлением контроллеров AC 800M в среде System 800xA.

Преимущества и ключевые особенности

1. Интеграция оборудования различных производителей: Модуль ABB UNS2882A позволяет легко включать в систему управления 800xA тысячи устройств от разных вендоров, поддерживающих стандарт PROFIBUS DP, что обеспечивает значительную гибкость при выборе полевого оборудования и снижает общую стоимость системы.

2. Высокая производительность и детерминизм: Как мастер шины, модуль ABB UNS2882A обеспечивает предсказуемое время цикла обмена, что критически важно для синхронизации и реализации быстрых контуров управления в распределенных приложениях.

3. Надежность и развитая диагностика: Устройство обеспечивает устойчивую связь в условиях промышленных помех и предоставляет детальную диагностику не только собственного состояния, но и состояния всей шины PROFIBUS и каждого подключенного Slave-устройства, что упрощает поиск и устранение неисправностей.

4. Простота конфигурации в единой среде: Настройка модуля ABB UNS2882A, включая импорт GSD-файлов устройств и mapping данных, выполняется в инженерной среде Control Builder 800xA, обеспечивая единый и согласованный подход к проектированию всей системы.

Примеры применения в различных отраслях

• Автомобильная промышленность: Интеграция роботов, сварочных контроллеров, приводов конвейеров различных производителей в единую систему управления цехом.

• Химическая промышленность: Подключение интеллектуальных полевых приборов (расходомеры, анализаторы), клапанов с позиционерами и частотных преобразователей насосов к системе 800xA.

• Фармацевтическое производство: Управление распределенными модульными производственными системами (MES) и сбор данных с контрольно-измерительного оборудования.

• Целлюлозно-бумажная промышленность: Создание распределенных систем управления секциями бумагоделательных машин с приводами разных производителей.

Сравнение с аналогами других производителей

Модуль ABB UNS2882A является частью экосистемы ABB System 800xA. Его прямыми аналогами являются PROFIBUS Master-модули других производителей систем управления: Siemens (для контроллеров SIMATIC S7), Emerson (для системы DeltaV), Rockwell (контроллеры ControlLogix со специальными модулями связи). Ключевое преимущество ABB UNS2882A заключается в его глубокой и оптимизированной интеграции именно с контроллерами AC 800M и средой 800xA, что обеспечивает простоту настройки, единую диагностику и высокую надежность в рамках этой платформы. По сравнению с использованием универсальных промышленных шлюзов, данный модуль предлагает более тесную связь с логикой контроллера и системой визуализации.

Рекомендации по выбору и важные замечания

1. Планирование объема данных и времени цикла: Перед конфигурацией необходимо рассчитать общий объем входных/выходных данных для всех Slave-устройств и убедиться, что требуемое время цикла обмена достижимо при выбранной скорости шины (12 Мбит/с, 1.5 Мбит/с и т.д.).

2. Корректная настройка сети PROFIBUS: Необходимо правильно спроектировать топологию шины (линейная), установить терминаторы на концах линии, использовать экранированный кабель и соблюдать правила заземления для обеспечения устойчивой связи.

3. Наличие GSD-файлов: Для каждого типа подключаемого Slave-устройства требуется его GSD-файл (Device Master File), который необходимо импортировать в проект Control Builder перед конфигурацией модуля ABB UNS2882A.

4. Адресация и конфигурация Slave: Каждому устройству на шине должен быть назначен уникальный адрес (1-126). Конфигурация модуля ABB UNS2882A должна точно соответствовать реальной конфигурации устройств на шине. Всегда используйте последнюю версию документации и firmware, информацию о которой можно найти, например, по ссылке: [вставить вашу ссылку здесь]. Монтаж и настройку должен выполнять инженер, знакомый с принципами работы PROFIBUS DP.
