Описание продукта

Технические параметры

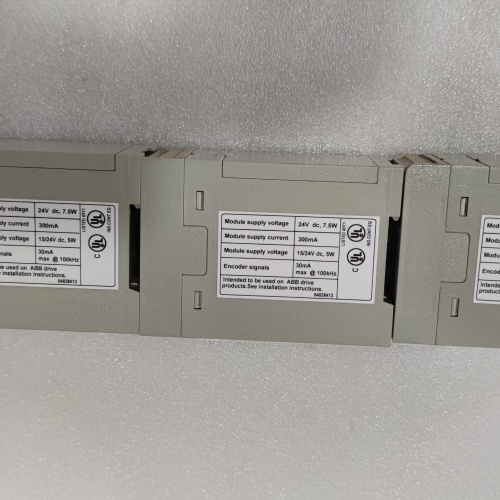

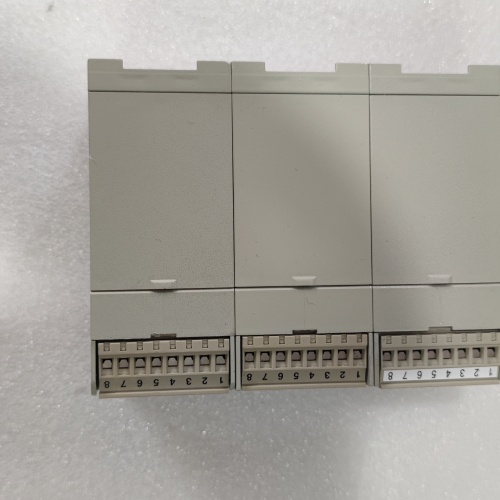

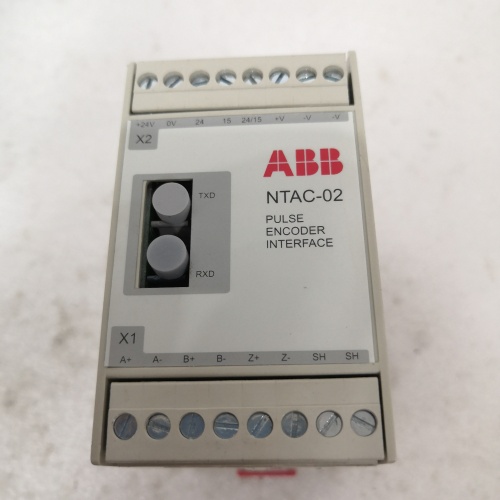

1. Тип модуля: Интерфейсный модуль для пилообразных энкодеров
2. Поддерживаемые энкодеры: Инкрементные, абсолютные (TTL/HTL сигналы)
3. Разрешение: 1-1024 PPR (программно настраиваемое)
4. Максимальная частота входных сигналов: 100 кГц
5. Питание: 24 В DC (±20%), потребление энергии — 2 Вт
6. Выходные сигналы: Цифровые сигналы для контроллеров ABB System 800xA, ACS 800
7. Защита: Встроенный фильтр помех, защита от короткого замыкания и перенапряжения
8. Монтаж: DIN - рейка или панельное монтирование
9. Рабочая среда: Температура - 10 °C — +60 °C, влажность 5-95% (без конденсации), защита IP20
10. Совместимость: Системы ABB System 800xA, ACS 800, а также сторонние контроллеры через интерфейс Modbus RTU

Преимущества и особенности

1. Гибкая интеграция: ABB 3BHL000511P0003 NTAC-02 поддерживает различные типы энкодеров (инкрементные, абсолютные) и программно настраиваемое разрешение, что позволяет адаптировать модуль к конкретным требованиям приложения.
2. Высокая производительность: Максимальная частота входных сигналов до 100 кГц обеспечивает быстрое и точное измерение положения и скорости, что критично для высокоскоростных процессов (например, в металлургии).
3. Надежность: Встроенный фильтр помех и защита от короткого замыкания и перенапряжения гарантируют стабильную работу ABB 3BHL000511P0003 NTAC-02 в условиях сильных электромагнитных помех.
4. Удобство обслуживания: Поддержка горячего подключения (hot - swap) позволяет заменять ABB 3BHL000511P0003 NTAC-02 без остановки системы, что снижает время простоя оборудования.
5. Компактность и энергоэффективность: Компактный дизайн для монтажа на DIN - рейку и низкое энергопотребление (2 Вт) оптимизируют использование пространства и энергии в шкафах управления.

Области применения и примеры использования

Области применения

Примеры использования

1. Прокатная линия металлургического завода: На прокатной линии ABB 3BHL000511P0003 NTAC-02 используется для передачи данных о положении прокатного станка от инкрементного энкодера к контроллеру ABB System 800xA. Модуль обеспечивает разрешение 512 PPR и частоту сигналов 50 кГц, что позволяет оперативно регулировать скорость прокатки и предотвращать деформацию металла. Благодаря горячему подключению время простоя линии при замене модуля снижено на 90%.
2. Турбина в тепловой электростанции: В ТЭЦ ABB 3BHL000511P0003 NTAC-02 управляет передачей данных о скорости вращения турбины от абсолютного энкодера к системе ACS 800. Модуль преобразует сигналы TTL в формат, понятный контроллеру, а встроенный фильтр помех обеспечивает стабильную работу при высоком уровне электромагнитных помех в электростанции.

Сравнение с конкурентами

Рекомендации по выбору и предостережения

Рекомендации по выбору

1. Для систем ABB System 800xA и ACS 800 рекомендуется выбирать ABB 3BHL000511P0003 NTAC-02 за счет полной совместимости и поддержки различных типов энкодеров.
2. Для приложений с высокими требованиями к частоте сигналов (до 100 кГц) ABB 3BHL000511P0003 NTAC-02 является оптимальным вариантом благодаря высокой производительности.
3. Для систем, где важна возможность горячего подключения (без остановки системы), ABB 3BHL000511P0003 NTAC-02 подходит благодаря поддержке hot - swap.

Предостережения

1. При монтаже ABB 3BHL000511P0003 NTAC-02 следовать инструкциям производителя, обеспечивая правильное подключение энкодеров и питания (24 В DC) для избежания неисправностей.
2. Использовать только экранированные кабели для подключения энкодеров к ABB 3BHL000511P0003 NTAC-02, чтобы снизить уровень помех и обеспечить стабильную передачу сигналов.
3. Регулярно проверять состояние фильтра помех и защиты от короткого замыкания в ABB 3BHL000511P0003 NTAC-02, чтобы своевременно выявить и устранить возможные проблемы.
4. Для программной настройки разрешения и частоты сигналов использовать только официальное программное обеспечение ABB, чтобы гарантировать совместимость с системами управления.
