Описание продукта

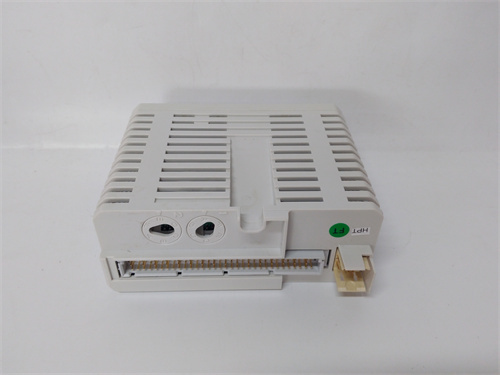

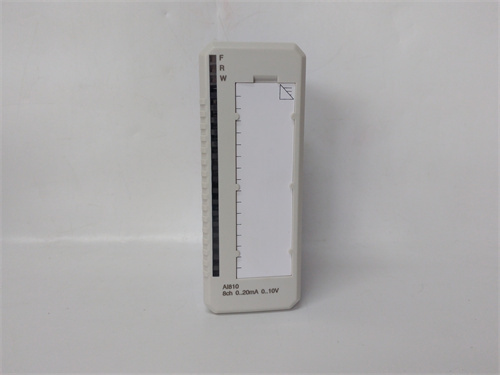

Аналоговый входной модуль ABB 3BSE008516R1 AI810 является ключевым компонентом системы ввода-вывода S800, предназначенным для подключения и обработки сигналов от аналоговых датчиков в системах автоматизации на базе контроллеров AC 800M и AC 800PEC. Этот модуль выполняет критически важную функцию преобразования слабых непрерывных сигналов от полевых устройств (таких как термопары, RTD, датчики давления и расхода) в цифровые значения, понятные контроллеру. Высокая точность и надежность модуля AI810 обеспечивают достоверность исходных данных для системы управления, что напрямую влияет на качество и стабильность технологического процесса. Установка модуля ABB 3BSE008516R1 AI810 в крейт ввода-вывода позволяет создавать масштабируемые и гибкие конфигурации для сбора аналоговой информации.

Технические параметры

• Тип модуля: Аналоговый входной модуль для системы S800 I/O.

• Количество каналов: 8 каналов.

• Типы входных сигналов: Универсальный, программируемый на канал:

• Ток: 0...20 мА, 4...20 мА.

• Напряжение: 0...10 В, ±10 В, 0...5 В, ±5 В, 1...5 В.

• Сопротивление (RTD): Pt100, Pt1000, Ni100.

• Термопары: Типы J, K, T, E, R, S, B, N.

• Разрешение: 16 бит.

• Точность: Высокая, обычно ±0.1% от диапазона (для сигналов напряжения/тока).

• Гальваническая развязка: Между каналами и шиной контроллера.

• Диагностика: Обрыв цепи датчика, короткое замыкание, выход за пределы диапазона.

• Подключение: Через внешнюю клеммную колодку (например, TB810).

Преимущества и особенности

1. Универсальность и гибкость: Модуль ABB AI810 поддерживает широкий спектр типов сигналов, что позволяет сократить номенклатуру складских запасов и упростить проектирование, используя один тип модуля для различных датчиков.

2. Высокая точность и стабильность: Благодаря 16-битному АЦП и качественным компонентам, модуль 3BSE008516R1 AI810 обеспечивает прецизионные измерения, минимальный дрейф и низкий уровень шума, что критично для точного контроля процесса.

3. Расширенная встроенная диагностика: Возможность обнаружения обрыва измерительной цепи или короткого замыкания на каждом канале позволяет оперативно реагировать на неисправности датчиков или проводки, минимизируя простой.

4. Простота конфигурации: Тип сигнала, диапазон и другие параметры каждого канала легко настраиваются с помощью инструментов конфигурации ABB (Control Builder), что упрощает ввод в эксплуатацию и изменения.

5. Надежная конструкция: Модуль предназначен для работы в промышленных условиях, обладает гальванической развязкой для защиты системы от помех и выбросов напряжения в полевых цепях.

6. Горячая замена: Поддерживает замену без отключения питания крейта и остановки контроллера (в соответствующих конфигурациях), повышая доступность системы.

Примеры применения в различных отраслях

• Нефтегазовая и химическая промышленность: Измерение температуры в реакторах и колоннах (термопары), контроль давления и расхода (сигнал 4-20 мА), мониторинг температуры подшипников (RTD) на насосах и компрессорах.

• Энергетика: Сбор данных с датчиков температуры пара и металла турбин, температуры обмоток генераторов (RTD), параметров питательной воды.

• Целлюлозно-бумажная промышленность: Контроль температуры сушильных цилиндров, измерение концентрации и расхода химикатов.

• Водоочистка: Мониторинг уровня pH, мутности, давления в трубопроводах, температуры в резервуарах.

• Фармацевтическое производство: Точное измерение температуры в биореакторах и стерилизационных установках, контроль давления в системах CIP/SIP.

Сравнение с аналогами (Siemens, Rockwell Automation)

• Против Siemens (SM331): Модули Siemens серии S7-300 обладают сравнимой универсальностью. Ключевое преимущество ABB 3BSE008516R1 AI810 заключается в его глубокой интеграции в экосистему System 800xA, что обеспечивает единую среду для параметризации, диагностики и архивирования данных для всех устройств системы.

• Против Rockwell Automation (1756-IF8): Платы ControlLogix также являются высокоточными. ABB AI810 часто имеет преимущество в проектах с распределенной архитектурой S800 I/O, где требуется высокая плотность каналов и возможность удаленного размещения крейтов на больших расстояниях от контроллера по полевой шине.

• Против специализированных модулей: Универсальность AI810 позволяет заменить несколько специализированных модулей (например, отдельно для термопар и для токовых сигналов), сокращая затраты и занимаемое пространство в крейте.

Рекомендации по выбору и важные замечания

1. Правильный выбор клеммной колодки: Для работы модуля ABB AI810 необходима соответствующая клеммная колодка (например, TB810). Убедитесь в ее совместимости и правильном заказе.

2. Конфигурация типа сигнала: Крайне важно корректно сконфигурировать тип сигнала и диапазон для каждого канала в программном обеспечении. Неправильная настройка приведет к неверным измерениям.

3. Монтаж и экранирование: Для точного измерения слабых сигналов (особенно от термопар и RTD) необходимо использовать экранированные кабели, правильно заземлять экраны в одной точке и избегать прокладки рядом с силовыми цепями.

4. Резервирование и безопасность: Для критически важных параметров процесса рассмотрите возможность резервирования каналов или использования модулей в резервированной конфигурации крейта.
