Подробное описание продукта

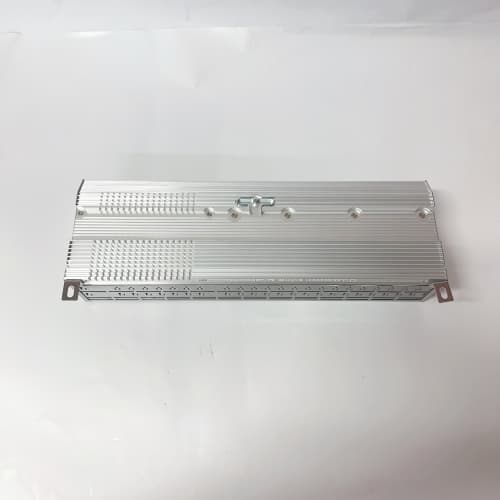

ABB PCS6000 VLM70 3BHE034262R0001 — это цифровой интерфейсный модуль для систем управления активным выпрямителем в составе мощных приводов и систем преобразования частоты серии PCS6000. Он является ключевым компонентом, обеспечивающим связь между силовой частью активного фронтального конца (Active Front End, AFE) и вышестоящей системой управления, такой как ABB AC 800M или сторонние ПЛК. Модуль VLM70 в исполнении 3BHE034262R0001 выполняет критически важные функции: обработка сигналов с датчиков, управление силовыми полупроводниковыми ключами IGBT, реализация алгоритмов коррекции коэффициента мощности (PFC) и обеспечение коммуникации по промышленным протоколам. Фактически, ABB PCS6000 VLM70 выступает в роли «интеллектуального контроллера» для активного выпрямителя, отвечающего за качество потребляемой из сети электроэнергии. Полное техническое описание модуля ABB PCS6000 VLM70 (3BHE034262R0001) доступно для изучения по этой ссылке. Внедрение модуля VLM70 позволяет создавать энергоэффективные приводные системы с рекуперацией энергии в сеть и минимальным уровнем гармонических искажений. Таким образом, 3BHE034262R0001 является мозгом и нервной системой для активных выпрямителей PCS6000 в составе сложных промышленных установок.

Основные технические параметры

• Тип устройства: Цифровой интерфейсный/управляющий модуль для активного выпрямителя (AFE).

• Основное назначение: Управление активным выпрямителем PCS6000 с коррекцией коэффициента мощности (PFC) и рекуперацией энергии.

• Коммуникационные интерфейсы:

• Основной канал связи с системой управления (DriveBus/DriveWindow).

• Поддержка протоколов для связи с верхним уровнем (например, через дополнительные модули).

• Функциональные возможности:

• Управление IGBT-ключами силового модуля.

• Реализация алгоритмов векторного управления.

• Контроль сетевого напряжения и тока.

• Мониторинг состояния и диагностика системы.

• Совместимость: Активные выпрямители серии ABB PCS6000.

• Память и производительность: Оснащен мощным процессором для реализации сложных алгоритмов управления в реальном времени.

Преимущества и ключевые особенности

Управляющий модуль ABB PCS6000 VLM70 3BHE034262R0001 обладает рядом выдающихся преимуществ для современных приводных систем:

• Обеспечение высочайшего качества электропитания: Алгоритмы, реализованные в VLM70, гарантируют коэффициент мощности, близкий к единице (cos φ ≈ 1), и крайне низкий уровень гармонических искажений тока (THDi < 5%), что соответствует строгим нормам (например, IEEE 519).

• Энергоэффективность и рекуперация энергии: Система под управлением модуля 3BHE034262R0001 способна возвращать избыточную энергию торможения или процесса обратно в сеть, значительно снижая общее энергопотребление установки.

• Высокая динамика и стабильность работы: Мощный вычислительный блок модуля ABB PCS6000 VLM70 обеспечивает точное и быстрое векторное управление, что критически важно для applications с частыми пусками, остановами и реверсами.

• Расширенная диагностика и мониторинг: Модуль предоставляет детальную информацию о состоянии силовых компонентов, параметрах сети и работе алгоритмов, позволяя прогнозировать техническое обслуживание и предотвращать простои.

• Интеграция в комплексные системы ABB: VLM70 легко интегрируется в системы управления на базе AC 800M и другие продукты ABB, образуя единую, оптимизированную платформу для автоматизации.

Примеры применения в различных отраслях

• Тестирование двигателей и генераторов: В составе стендов для испытания мощных электродвигателей и генераторов, где требуется точное четырехквадрантное управление (режимы двигателя и генератора) с рекуперацией энергии.

• Морская и офшорная промышленность: Управление электроприводами систем динамического позиционирования (DP) судов, грузовых лебедок, где важен возврат энергии в бортовую сеть.

• Металлургия: В приводах реверсивных прокатных станов, где частые циклы разгона и торможения позволяют существенно экономить энергию за счет ее рекуперации в сеть.

• Горнодобывающая промышленность: В системах подъема (шахтных подъемниках) и конвейерных лентах большой мощности.

• Энергетика: В системах накопления энергии (BESS) и для испытаний сетевого оборудования.

Сравнение с аналогами конкурентов

По сравнению с традиционными диодными или тиристорными выпрямителями, а также с активными выпрямителями других производителей (Siemens, Yaskawa), система ABB PCS6000 с модулем VLM70 выделяется:

• Активная коррекция vs. пассивные фильтры: В отличие от решений с пассивными гармоническими фильтрами, VLM70 активно формирует потребляемый ток, что гарантирует соответствие нормам при любых условиях работы сети и нагрузки, без необходимости настройки и риска резонанса.

• Четырехквадрантная работа: Возможность рекуперации является встроенной и эффективной функцией, в то время как у многих конкурентов она требует дополнительных сложных и дорогих компонентов.

• Интеграция в экосистему: Как часть портфолио приводов ABB, PCS6000 VLM70 предлагает бесшовную интеграцию с системами управления, датчиками и программным обеспечением компании (например, Drive composer), что упрощает проектирование, ввод в эксплуатацию и обслуживание.

Рекомендации по выбору и важные замечания

1. Анализ требований к сети: Ключевым аргументом для выбора системы с модулем ABB PCS6000 VLM70 являются жесткие требования к качеству электроэнергии (THDi, cos φ) и необходимость рекуперации. Оцените стандарты на вашем объекте.

2. Расчет мощности и динамики: Правильно подберите силовую часть PCS6000 и убедитесь, что вычислительной мощности модуля 3BHE034262R0001 достаточно для требуемых динамических характеристик вашего технологического процесса.

3. Проектирование системы охлаждения: Активные выпрямители требуют эффективного отвода тепла. Убедитесь, что система охлаждения (воздушная или жидкостная) рассчитана на полную мощность.

4. Коммуникации и интеграция: Заранее спланируйте архитектуру связи: как модуль VLM70 будет подключен к основной системе управления (AC 800M, сторонний ПЛК) и каким протоколом.

5. Квалификация персонала: Настройка, программирование и обслуживание таких сложных систем требуют высокой квалификации инженеров, знакомых с программным обеспечением ABB для приводов.

6. Электромагнитная совместимость (ЭМС): Несмотря на низкое излучение гармоник, для обеспечения ЭМС всей установки необходимо строго следовать руководствам по монтажу ABB (правильная прокладка кабелей, экранирование, заземление).
