Описание продукта

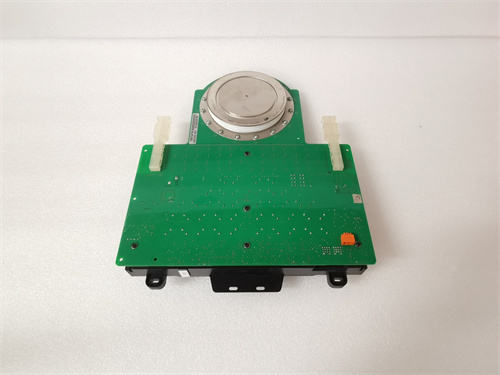

Тиристорный модуль (симистор) ABB 5SHX2645L0004 является ключевым силовым полупроводниковым компонентом, используемым в высоковольтных преобразователях частоты и системах плавного пуска серии ACS 1000, а также в других мощных преобразовательных установках ABB. Этот модуль представляет собой полностью управляемый силовой ключ, выполненный по технологии Press-Pack, что позволяет ему выдерживать экстремальные токовые и температурные нагрузки, характерные для тяжелых промышленных применений. ABB 5SHX2645L0004 отвечает за коммутацию высокого напряжения и тока, формируя выходное напряжение преобразователя для управления скоростью высоковольтных электродвигателей. Надежность всего преобразователя частоты в значительной степени зависит от исправности и корректной работы силовых модулей, таких как 5SHX2645L0004. Этот компонент является примером передовых инженерных решений в области силовой электроники.

Технические параметры

• Тип устройства: Тиристорный модуль (симистор) Press-Pack.

• Напряжение: Высокое, обычно в диапазоне нескольких киловольт (например, 3300 В, 4500 В, 6500 В). Точное значение указывается в полном обозначении модели.

• Ток: Рассчитан на очень высокий средний и импульсный ток (порядка тысяч ампер).

• Конструкция: Технология Press-Pack (без корпуса, с запрессовкой между теплоотводами), обеспечивающая двусторонний отвод тепла и высокую стойкость к тепловым циклам.

• Управление: Опто- или волоконно-оптическая система управления для гальванической развязки и подачи отпирающих импульсов на тиристор.

• Крепление: Устанавливается между двумя массивными теплоотводами с определенным усилием давления, обеспечивающим тепловой и электрический контакт.

• Охлаждение: Принудительное воздушное или водяное охлаждение.

Преимущества и особенности

1. Высочайшая надежность и мощность: Конструкция Press-Pack модуля ABB 5SHX2645L0004 обеспечивает исключительную устойчивость к тепловым и механическим нагрузкам, что критически важно для непрерывной работы в тяжелых условиях металлургии, горнодобычи и энергетики.

2. Двусторонний отвод тепла: Позволяет эффективно отводить тепло с обеих сторон кристалла, что значительно повышает токовую нагрузочную способность и продлевает срок службы по сравнению с модулями в изолированном корпусе.

3. Высокая перегрузочная способность: Способен выдерживать значительные кратковременные перегрузки по току, возникающие, например, при пуске двигателя или коротком замыкании.

4. Отказоустойчивость: В случае внутреннего пробоя конструкция Press-Pack обычно приводит к короткому замыканию модуля, что позволяет обнаружить неисправность и защитить цепь, в отличие от взрыва модулей в корпусе.

5. Интеграция с системой управления преобразователем: Модуль работает в тесной связи со схемами управления затвором (Gate Unit) и системой диагностики преобразователя ABB.

6. Глобальная поддержка и сервис: Замена таких модулей требует высокой квалификации. ABB предоставляет полную сервисную поддержку, включая процедуры замены, динамометрические ключи для обеспечения правильного давления и диагностическое оборудование.

Примеры применения в различных отраслях

• Горнодобывающая промышленность: Главные приводы шаровых и стержневых мельниц, дробилок, конвейеров большой протяженности.

• Металлургия: Приводы прокатных станов, клетей, моталок, вентиляторов дымососов.

• Энергетика: Приводы мощных насосов питательной воды, циркуляционных насосов, дымососов и дутьевых вентиляторов на ТЭС и АЭС.

• Цементная промышленность: Приводы вращающихся печей, дробилок, сырьевых мельниц.

• Водоснабжение: Приводы насосов высокого давления на крупных насосных станциях.

Сравнение с аналогами (силовые модули IGBT, тиристоры других производителей)

• Против IGBT-модулей для среднего напряжения: IGBT-модули (например, в приводах ACS 2000) работают на более высоких частотах переключения. Тиристорные модули, такие как ABB 5SHX2645L0004, используются в схемах с циклическим преобразованием (CSI, LCI) или в многоуровневых топологиях для очень высоких напряжений и мощностей, где они остаются непревзойденными по надежности и стойкости.

• Против тиристорных модулей других производителей (например, Mitsubishi, Infineon): Продукция ABB, в частности 5SHX2645L0004, оптимизирована для работы в составе их собственных преобразователей (ACS 1000). Ключевое преимущество — гарантированная совместимость, проверенная конструкция теплоотвода и полная поддержка со стороны производителя системы.

• Против устаревших схем на дискретных тиристорах: Интегрированный модуль Press-Pack значительно компактнее, надежнее и проще в монтаже, чем сборки из отдельных дискретных элементов.

Рекомендации по выбору и важные замечания

1. Точное соответствие: Замена силового модуля ABB 5SHX2645L0004 должна производиться ТОЛЬКО на оригинальный модуль с идентичным каталожным номером. Даже незначительные отличия в электрических или механических характеристиках могут привести к катастрофическому отказу.

2. Квалифицированный сервис: Работа с высоким напряжением и установка модулей Press-Pack требуют специального обучения и инструментов. Эту работу должны выполнять только сертифицированные сервисные инженеры ABB или партнеры.

3. Процедура замены: Крайне важно строго соблюдать процедуру замены: использование динамометрического ключа для обеспечения точного момента затяжки, нанесение правильной теплопроводной пасты, проверка плоскостности теплоотводов. Нарушение процедуры — основная причина преждевременных отказов.

4. Диагностика причины отказа: Перед заменой модуля 5SHX2645L0004 необходимо установить и устранить первопричину его выхода из строя (например, проблемы с системой охлаждения, повреждение драйвера затвора, внешнее КЗ), иначе новый модуль также быстро выйдет из строя.
