Подробное описание продукта

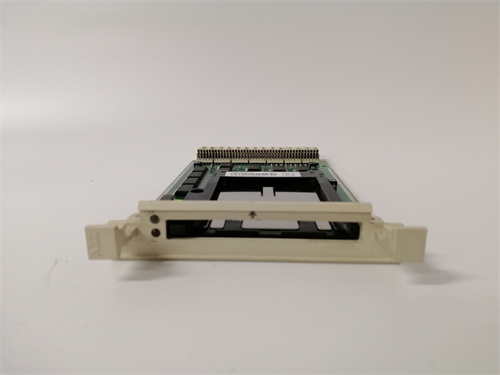

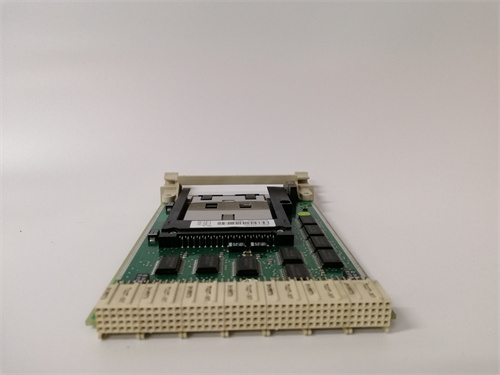

ABB MB510 3BSE002540R1 — это модуль сбора и обработки данных (Data Acquisition Module) для системы электрических измерений ABB M1M1M1, часто используемой в распределительных устройствах среднего напряжения. Этот интеллектуальный модуль выполняет функцию сбора и обработки широкого спектра электрических параметров с измерительных трансформаторов тока (ТТ) и напряжения (ТН), установленных в ячейках распределительного устройства. Основная задача модуля ABB MB510 3BSE002540R1 заключается в предоставлении точных данных о состоянии электроэнергетической системы, таких как ток, напряжение, активная и реактивная мощность, энергия, частота и коэффициент мощности, для целей мониторинга, управления и учета. Модуль MB510 выступает в качестве важного узла для цифровизации распределительных сетей и подстанций. Более подробно ознакомиться с техническими деталями модуля ABB MB510 3BSE002540R1 можно на странице продукта по этой ссылке. Использование модуля MB510 позволяет операторам и системам управления получать детальную информацию о режиме работы сети, что критически важно для обеспечения энергоэффективности и надежности электроснабжения. Таким образом, ABB MB510 3BSE002540R1 является ключевым компонентом для построения современных систем автоматизированного управления распределительными устройствами (АСУ РУ).

Основные технические параметры

• Тип устройства: Модуль сбора данных (блок измерений) для распределительных устройств.

• Измеряемые величины:

• Трехфазные токи и напряжения.

• Активная, реактивная и полная мощность (P, Q, S).

• Активная и реактивная энергия (Wh, VArh).

• Частота (Hz).

• Коэффициент мощности (cos φ).

• Гармонические искажения (опционально).

• Измерительные входы:

• Ток: Подключение от трансформаторов тока (стандартные вторичные токи, например, 1А или 5А).

• Напряжение: Подключение от трансформаторов напряжения (стандартные вторичные напряжения, например, 110В, 100В или 57.7В).

• Коммуникационные интерфейсы:

• RS-485: Основной интерфейс для подключения к сети по протоколам Modbus RTU или Profibus DP (через дополнительный шлюз).

• Опционально: Может поддерживать другие интерфейсы (например, Ethernet).

• Точность измерений: Высокая точность, соответствующая классу 0.5 или 0.2 для активной энергии, в зависимости от конфигурации.

• Питание: От вспомогательного источника (например, 24-230 В AC/DC).

Преимущества и ключевые особенности

Модуль измерений ABB MB510 3BSE002540R1 обладает рядом значимых преимуществ для энергетических приложений:

• Всесторонний мониторинг параметров сети: Один компактный модуль MB510 заменяет множество отдельных приборов (амперметры, вольтметры, ваттметры, счетчики), обеспечивая комплексную информацию на единой цифровой платформе.

• Высокая точность и надежность: Обеспечивает точные и стабильные измерения, необходимые для технического и коммерческого учета энергии, а также для анализа качества электроэнергии.

• Простота интеграции: Использование стандартного промышленного протокола Modbus RTU позволяет легко интегрировать данные с модуля 3BSE002540R1 в SCADA-системы, системы DCS (например, ABB System 800xA) или в любые ПЛК с поддержкой Modbus.

• Сокращение затрат на монтаж и проводку: Значительно уменьшает количество кабелей, необходимых для передачи аналоговых сигналов от ТТ и ТН к щитовым приборам, передавая всю информацию по одной двухпроводной линии связи RS-485.

• Поддержка принятия решений: Предоставление данных в реальном времени о потоках мощности и потреблении энергии помогает оптимизировать режимы работы сети и выявлять потери.

Примеры применения в различных отраслях

• Промышленные предприятия: Комплексный мониторинг и учет электроэнергии на вводе главного распределительного щита (ГРЩ), на фидерах, питающих цеха или крупные установки (компрессорные, электролизные).

• Энергетика и распределительные сети: Оснащение ячеек комплектных распределительных устройств (КРУ) 6-35 кВ на подстанциях для телемеханики и сбора данных (Supervisory Control and Data Acquisition - SCADA).

• Коммерческая недвижимость и ЦОДы: Точный учет энергопотребления для биллинга арендаторов и анализа эффективности использования энергии (PUE) в центрах обработки данных.

• Инфраструктурные объекты: Мониторинг нагрузки на вводах аэропортов, железнодорожных станций, больниц.

Сравнение с аналогами конкурентов

По сравнению с решениями других производителей, модуль ABB MB510 3BSE002540R1 занимает устойчивую позицию:

• Интеграция в экосистему ABB vs. универсальные счетчики: В отличие от универсальных многофункциональных счетчиков (например, от Schneider Electric, Siemens), MB510 исторически оптимизирован для установки непосредственно в ячейки распределительных устройств среднего напряжения ABB (MNS, UniGear), обеспечивая более удобный монтаж и компоновку.

• Фокус на Modbus RTU vs. разнообразие протоколов: Многие современные аналоги изначально предлагают встроенный Ethernet и поддержку нескольких протоколов. MB510 делает ставку на надежную и простую связь по RS-485/Modbus, что для многих существующих SCADA-систем является преимуществом.

• Специализация под КРУ: Конструкция и форма-фактор модуля ABB MB510 3BSE002540R1 часто лучше приспособлены для монтажа в ограниченном пространстве шкафов КРУ, чем некоторые настенные счетчики.

Рекомендации по выбору и важные замечания

1. Определение измерительных задач: Четко сформулируйте, какие параметры (мощность, энергия, гармоники) и с какой точностью необходимо измерять. Это определит, подходит ли MB510 для ваших целей или требуется более специализированное устройство.

2. Согласование с трансформаторами: Убедитесь, что вторичные параметры ваших трансформаторов тока (номинальный вторичный ток, класс точности) и напряжения (вторичное напряжение) совместимы с входными диапазонами модуля ABB MB510 3BSE002540R1.

3. Планирование сети Modbus: При проектировании сети RS-485/Modbus RTU необходимо правильно рассчитать терминацию, использовать экранированную витую пару и назначить каждому устройству (включая MB510) уникальный адрес в диапазоне от 1 до 247.

4. Электропитание модуля: Обеспечьте надежный источник вспомогательного питания с требуемым напряжением (AC или DC) в соответствии с техническими данными.

5. Программирование и конфигурация: Модуль может потребовать предварительной конфигурации (установка адреса Modbus, коэффициентов трансформации) с помощью порта конфигурации или кнопок на лицевой панели. Держите инструкцию под рукой.

6. Интеграция с системой управления: Убедитесь, что ваша SCADA-система, ПЛК или контроллер AC 800M имеет драйвер или библиотеку для связи по Modbus RTU и способна правильно интерпретировать регистры данных модуля MB510.
