ABB 3BHE030410R3011 PPD117A3011 – Модуль управления и мониторинга для реле защиты и автоматики

Описание продукта

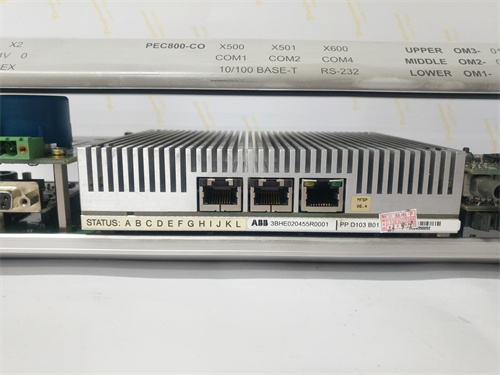

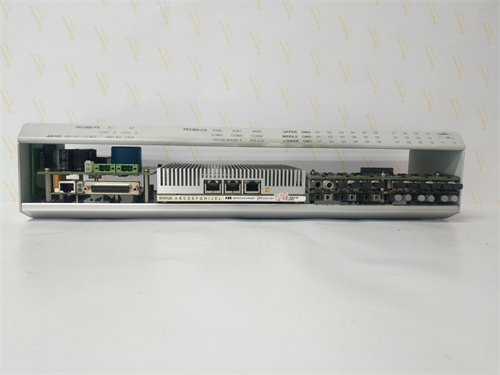

Модуль ABB 3BHE030410R3011 PPD117A3011 представляет собой высокотехнологичный модуль управления, мониторинга или связи, предназначенный для использования в составе современных интеллектуальных устройств релейной защиты и автоматики производства ABB. Данный модуль является частью серии PPD117A, которая входит в систему ABB Ability™ для энергосистем. Он выполняет критически важные функции обработки данных, выполнения алгоритмов защиты, обеспечения коммуникаций и взаимодействия с человеком. Модуль ABB PPD117A3011 служит основным "мозгом" или интерфейсным компонентом в защитном терминале, обеспечивая непрерывный мониторинг параметров сети (ток, напряжение), выполнение защитных функций (дифференциальная, дистанционная защита) и обмен данными с системой АСУ ТП. Его высокая надежность и быстродействие делают модуль ABB 3BHE030410R3011 незаменимым для обеспечения селективности и бесперебойности в высоковольтных распределительных сетях. Полная техническая информация доступна на странице продукта [ABB 3BHE030410R3011 PPD117A3011](ссылка будет добавлена позже).

Параметры продукта

• Тип: Модуль управления/процессорный модуль для устройства релейной защиты.

• Основной артикул: 3BHE030410R3011.

• Модель серии: PPD117A3011.

• Функциональное назначение: Процессорный или интерфейсный модуль в составе защитного терминала (например, серии REL670, RET670 или аналогичных).

• Вычислительная мощность: Оснащен мощным процессором для обработки сигналов в реальном времени и выполнения сложных математических алгоритмов защит.

• Коммуникационные интерфейсы: Поддерживает современные промышленные протоколы связи для интеграции в цифровые подстанции: IEC 61850 (MMS, GOOSE, SV), IEC 60870-5-103/104, Modbus TCP, DNP3.

• Интерфейсы ввода/вывода: Обеспечивает работу с дискретными входами/выходами, аналоговыми входами от трансформаторов тока и напряжения.

• Память: Встроенная флэш-память для хранения уставок, журналов событий (SOE) и осциллограмм (COMTRADE).

Преимущества и особенности

• Высочайшая надежность: Спроектирован для работы 24/7 в течение десятилетий, что является обязательным требованием для устройств защиты энергосистем. Модуль ABB PPD117A3011 обладает встроенными механизмами самодиагностики.

• Скорость и точность: Обеспечивает сверхбыстрое время отклика (единицы миллисекунд), необходимое для селективного отключения поврежденного участка сети и предотвращения развития аварии.

• Полная поддержка цифровой подстанции: Модуль ABB 3BHE030410R3011 является ключевым элементом для внедрения стандарта IEC 61850, обеспечивая бесшовный цифровой обмен данными между всеми интеллектуальными электронными устройствами (IED) на подстанции.

• Расширенная диагностика и анализ: Позволяет записывать детальные осциллограммы аварийных событий, что значительно упрощает пост-аварийный анализ для инженеров.

• Гибкость и масштабируемость: Программируемые логики (CFC) позволяют адаптировать функционал защиты под конкретные требования объекта без замены аппаратной части.

Примеры применения в различных областях

• Энергетика: Цифровые подстанции: Является центральным модулем в защитных терминалах для трансформаторов, линий электропередачи, шин и генераторов. Обеспечивает дифференциальную, дистанционную и резервную защиту.

• Промышленная энергетика: Защита главных понижающих трансформаторов и распределительных сетей крупных заводов, нефтеперерабатывающих комплексов и горно-обогатительных комбинатов. Надежность ABB PPD117A3011 критична для предотвращения дорогостоящих простоев.

• Возобновляемая энергетика: Защита и управление оборудованием на подстанциях, подключенных к ветровым и солнечным электростанциям.

• Транспортная инфраструктура: Обеспечение бесперебойного электроснабжения железнодорожных узлов и систем городского электротранспорта.

Сравнение с аналогами конкурентов
В сегменте устройств релейной защиты ABB конкурирует с такими компаниями, как Siemens (SIPROTEC), GE (Multilin), Schneider Electric (MiCOM).

• Лидерство в стандарте IEC 61850: ABB является одним из пионеров и признанных лидеров во внедрении стандарта цифровых подстанций. Модули, такие как ABB 3BHE030410R3011, предлагают зрелую и проверенную реализацию всех необходимых сервисов.

• Единая программная платформа: Использование единого программного комплекса PCM600 для конфигурирования, настройки и диагностики всех устройств защиты ABB, что снижает затраты на обучение и эксплуатацию.

• Акцент на кибербезопасность: В современных версиях устройств на базе таких модулей реализованы продвинутые функции кибербезопасности, соответствующие последним отраслевым стандартам.

Рекомендации по выбору и меры предосторожности

1. Точная идентификация для замены: При замене вышедшего из строя модуля необходимо, чтобы номер ABB 3BHE030410R3011 PPD117A3011 полностью совпадал с оригиналом. Даже небольшие отличия в индексе могут указывать на несовместимость версий.

2. Работа с высоким напряжением: Все операции должны выполняться только квалифицированным электротехническим персоналом при полном снятии напряжения с ячейки и соблюдении правил техники безопасности (ПТБЭЭП).

3. Конфигурация и уставки: Замена модуля почти всегда требует восстановления конфигурации и уставок защиты из резервной копии с помощью программного обеспечения PCM600. Работа без предварительно загруженных и проверенных уставок недопустима.

4. Тестирование: После установки нового модуля ABB PPD117A3011 необходимо провести комплексное тестирование устройства защиты с подачей испытательных сигналов от реле-тестера для проверки корректности работы всех функций.
