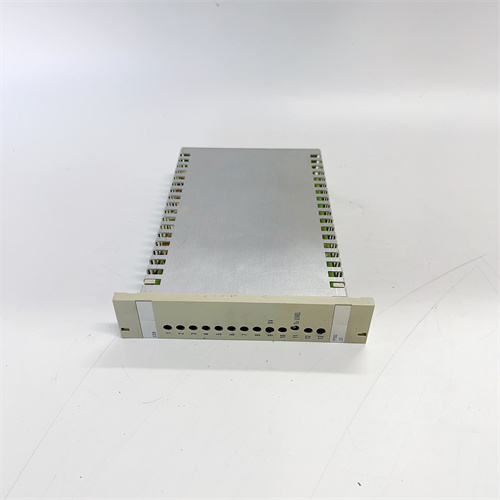

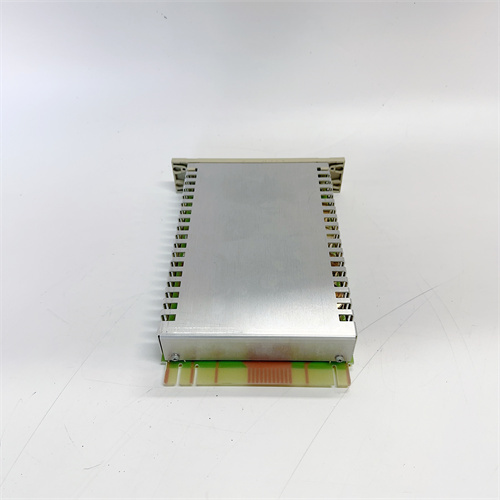

ABB E3EB HENF315129R1 – Сетевой модуль/модуль связи для системы управления AC 800M

Введение и описание продукта
Модуль ABB E3EB HENF315129R1 представляет собой коммуникационный процессор (Communication Interface Module) для высокопроизводительных контроллеров серии AC 800M компании ABB. Этот модуль, также известный под кодом E3EB, является ключевым компонентом, обеспечивающим подключение контроллера к разнообразным промышленным сетям и полевым шинам. Основная функция модуля ABB E3EB HENF315129R1 заключается в организации высокоскоростного и надежного обмена данными между центральным процессором контроллера AC 800M и внешними устройствами, такими как распределенные станции ввода-вывода S800, другими контроллерами, системами SCADA или устройствами, работающими по конкретным промышленным протоколам. Без этого модуля интеграция контроллера в современную распределенную систему автоматизации была бы невозможна.

Основные технические параметры

• Тип устройства: Коммуникационный процессор (CI - Communication Interface) для контроллеров AC 800M (например, для стоек PM851, PM856, PM861, PM864).

• Основные функции и поддерживаемые протоколы: Модуль ABB E3EB HENF315129R1 может поддерживать несколько ключевых протоколов в зависимости от версии firmware. Наиболее типичные:

• PROFIBUS DP (Master/Slave): Для подключения к сети PROFIBUS и обмена данными с удаленными станциями ввода-вывода, частотными преобразователями, другими контроллерами.

• Modbus (Master/Slave): Для связи с устройствами, поддерживающими протокол Modbus RTU или Modbus TCP (через дополнительный сетевой модуль).

• Foundation Fieldbus H1: Для работы в сетях Foundation Fieldbus.

• CAN (Controller Area Network): Для специализированных применений.

• Физический интерфейс: Зависит от протокола. Для PROFIBUS DP — это обычно разъем Sub-D 9-pin. Для других протоколов могут быть специализированные клеммные колодки или разъемы.

• Производительность: Высокая скорость обмена, способная обслуживать сотни узлов в сети PROFIBUS DP с гарантированным временем отклика.

• Конфигурация: Настройка модуля осуществляется в среде программирования ABB Control Builder M или Automation Builder. Загружается конфигурация сети (список узлов, параметры обмена).

• Монтаж: Устанавливается в слот локальной шины (Local Bus) стойки контроллера AC 800M. Работает под управлением главного процессорного модуля (CPU).

Ключевые преимущества и особенности

1. Гибкость и открытость системы: Модуль ABB E3EB HENF315129R1 предоставляет контроллеру AC 800M доступ к широкому спектру промышленных сетей, что позволяет интегрировать оборудование различных производителей (датчики, приводы, клапаны) в единую систему управления на базе ABB.

2. Высокая надежность и детерминизм: Как часть платформы AC 800M, предназначенной для критически важных применений, коммуникационный процессор обеспечивает предсказуемое время отклика и стабильную работу в условиях промышленных помех.

3. Масштабируемость: В одну стойку AC 800M можно установить несколько модулей ABB E3EB HENF315129R1 с разными протоколами, создавая многопротокольный шлюз и централизуя управление разнородными сетями.

4. Глубокая диагностика: Модуль предоставляет подробную информацию о состоянии сети (активные узлы, ошибки передачи, загрузка шины), что значительно упрощает поиск и устранение неисправностей в распределенной системе.

Области применения и примеры
Модуль применяется во всех отраслях, где используются системы управления ABB 800xA или Compact Control Builder AC 800M:

• Нефтегазовая промышленность: Интеграция полевых устройств с интерфейсом PROFIBUS DP (расходомеры, анализаторы, позиционеры) в систему управления верхнего уровня.

• Энергетика: Организация связи контроллера AC 800M с удаленными шкафами ввода-вывода на турбине или котле по протоколу PROFIBUS.

• Целлюлозно-бумажная и химическая промышленность: Подключение частотных преобразователей, контроллеров клапанов и распределенных станций ввода-вывода к центральному контроллеру.

• Водоподготовка и очистка сточных вод: Создание сети с удаленными PLC или панелями оператора.

• Пример кейса: На нефтеперерабатывающем заводе контроллер AC 800M управляет сложным технологическим узлом. Через модуль ABB E3EB HENF315129R1, сконфигурированный как мастер PROFIBUS DP, он подключен к десяткам интеллектуальных полевых приборов (давления, температуры, расхода) и частотных преобразователей, установленных на насосах. Это позволяет централизованно считывать измерения, задавать уставки и получать диагностику, сокращая объем аналоговой проводки.

Сравнение с аналогами конкурентов (на примере коммуникационных модулей Siemens для SIMATIC S7-400 и Rockwell для ControlLogix)

• Экосистемная привязка: ABB E3EB HENF315129R1 работает только с контроллерами AC 800M. Аналоги Siemens (CP 443-5) работают с S7-400, а Rockwell (1756-ENBT, -CNB) — с ControlLogix. Взаимозаменяемость отсутствует.

• Подход к протоколам: ABB традиционно сильна в поддержке PROFIBUS и Foundation Fieldbus через такие модули, как ABB E3EB HENF315129R1. Конкуренты могут иметь более широкую поддержку своих собственных протоколов (например, Profinet у Siemens, EtherNet/IP у Rockwell) "из коробки".

• Инструменты конфигурации: Настройка осуществляется в фирменных средах ABB (Control Builder). У конкурентов — в TIA Portal (Siemens) или Studio 5000 (Rockwell). Удобство и функциональность этих сред различаются.

• Интеграция в систему: В экосистеме ABB 800xA модуль ABB E3EB HENF315129R1 обеспечивает не только обмен данными, но и их бесшовную интеграцию в общую базу данных объектов системы (Object Model), что является преимуществом для крупных проектов.

Рекомендации по выбору и важные замечания

1. Определение требуемого протокола: Перед заказом необходимо точно знать, для какого протокола связи (PROFIBUS DP, Modbus, FF) предназначен модуль ABB E3EB HENF315129R1 в вашей конкретной системе. Внешне похожие модули могут иметь разную прошивку.

2. Проверка совместимости версий: Необходимо убедиться, что версия firmware модуля ABB E3EB HENF315129R1 совместима с версией контроллера AC 800M и используемой версией программного обеспечения Control Builder/Automation Builder.

3. Правильная конфигурация сети: Конфигурация модуля (адресация, параметры циклов обмена) должна быть выполнена корректно. Ошибки приведут к потере связи с полевыми устройствами. Для PROFIBUS DP критически важен правильный монтаж терминаторов на концах сегмента.

4. Резервирование связи: Для ответственных применений можно реализовать резервирование каналов связи, установив два модуля ABB E3EB HENF315129R1 и сконфигурировав резервированную шину PROFIBUS.

5. Приобретение у официальных дистрибьюторов ABB: Покупать такие модули следует у официальных поставщиков, чтобы гарантировать получение оригинального продукта с корректной прошивкой и возможность получения технической поддержки по его интеграции.

Для всех работ по конфигурации, монтажу и диагностике модуля ABB E3EB HENF315129R1 необходимо руководствоваться официальной документацией ABB (Communication Interface Modules manual) и общими инструкциями по работе с промышленными сетями (PROFIBUS Installation Guideline).
