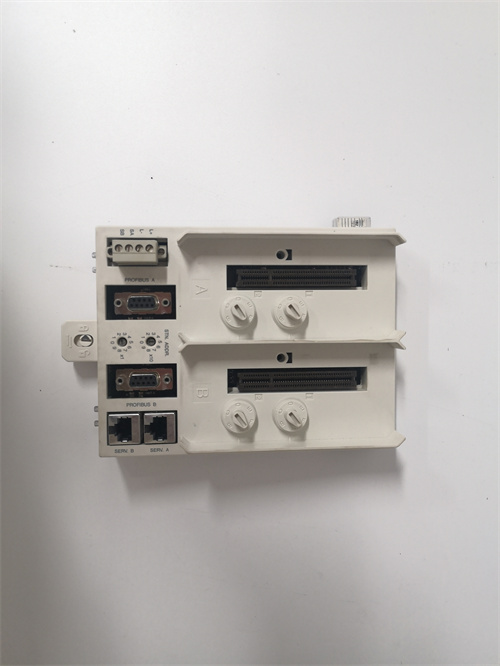

ABB TU811 – Терминальный модуль (блок) для системы распределенного ввода-вывода S800

Введение и описание продукта
Модуль ABB TU811 представляет собой терминальный блок (Terminal Unit), являющийся частью распределенной системы ввода-вывода S800 компании ABB. Это не интеллектуальный модуль обработки, а пассивный или слабоинтеллектуальный интерфейсный компонент, который служит конечной точкой для подключения полевых сигналов (датчиков, исполнительных механизмов) к кабельной магистрали системы S800 I/O. Основная функция модуля ABB TU811 заключается в обеспечении удобного, стандартизированного и надежного соединения между полевыми проводами и внутренней шиной системы ввода-вывода, а также в выполнении дополнительных функций, таких как преобразование сигналов, согласование или предоставление интерфейса для определенных типов датчиков.

Основные технические параметры

• Тип устройства: Терминальный блок или интерфейсный модуль для системы S800 I/O.

• Основные функции (зависят от конкретной модификации TU811):

• Коммутация и распределение: Предоставление клемм для подключения внешних проводников.

• Согласование интерфейсов: Преобразование сигналов, например, для подключения датчиков с токовым выходом 4-20 мА или термопар к аналоговому входному модулю S800.

• Питание датчиков: Обеспечение питания для подключаемых двух- или трехпроводных датчиков (например, подача 24 В DC).

• Гальваническая развязка: Обеспечение изоляции между полевыми цепями и системой ввода-вывода.

• Защита: Встроенные предохранители или ограничители перенапряжения для защиты каналов.

• Подключение к системе: Устанавливается на монтажную плату (mounting unit) или непосредственно в корзину (unit carrier) системы S800 I/O, рядом с основным модулем ввода или вывода (например, AI810, DI810). Соединяется с ним через внутренний разъем.

• Подключение полевых устройств: Имеет винтовые или пружинные клеммы для подключения внешних проводов. Количество клемм зависит от модификации.

• Совместимость: Предназначен для работы с определенными модулями серии S800, указанными в технической документации.

Ключевые преимущества и особенности

1. Стандартизация и упрощение монтажа: Использование ABB TU811 позволяет создать единый, аккуратный и профессиональный интерфейс для подключения полевой проводки. Это значительно ускоряет монтаж, облегчает маркировку и будущее обслуживание системы.

2. Повышение надежности системы: Правильное согласование сигналов и гальваническая развязка, предоставляемые модулем ABB TU811, защищают чувствительные входные/выходные модули S800 от помех, перенапряжений и ошибок подключения, повышая общую надежность системы управления.

3. Гибкость и адаптивность: Существуют различные модификации терминальных блоков ABB TU811, предназначенные для разных типов сигналов (аналоговые, дискретные, RTD, термопары). Это позволяет гибко настраивать станцию ввода-вывода под конкретные задачи.

4. Интеграция в экосистему ABB: Как оригинальный аксессуар ABB, модуль ABB TU811 гарантирует полную механическую и электрическую совместимость с модулями S800, обеспечивая оптимальные рабочие характеристики и простоту установки.

Области применения и примеры
Терминальные блоки применяются повсеместно вместе со станциями S800 I/O в системах управления ABB 800xA и Compact Control Builder:

• Подключение аналоговых датчиков: Модуль ABB TU811 может использоваться для подключения датчиков давления с выходом 4-20 мА, обеспечивая им питание и передавая сигнал на аналоговый входной модуль AI810.

• Подключение термопар и RTD: Специализированные версии терминалов предоставляют необходимую компенсацию холодного спая и схемы подключения для термопар типа J, K и др., или для 2-, 3-, 4-проводных термосопротивлений.

• Подключение дискретных устройств: Предоставление клемм для подключения кнопок, концевых выключателей, сигнальных ламп к дискретным модулям DI/DO.

• Пример кейса: На химическом производстве в шкафу управления установлена корзина S800 с аналоговым входным модулем AI810 для сбора данных о температуре в реакторе. К нему подключен терминальный блок ABB TU811, предназначенный для работы с 4-проводными RTD-датчиками (Pt100). Этот блок обеспечивает точное подключение датчика, подает на него стабильный ток измерения и передает отфильтрованный сигнал на модуль AI810, исключая влияние сопротивления проводов.

Сравнение с аналогами конкурентов (на примере терминальных блоков Siemens для ET200 или Rockwell/Allen-Bradley)

• Проприетарность системы: ABB TU811 предназначен только для системы S800. Аналогичные решения у Siemens (терминальные модули для ET200SP/MP) или Rockwell (термопарные/RTD-модули для Point/Compact I/O) физически и электрически несовместимы.

• Степень интегрированности: В системе ABB S800 терминальные блоки часто являются отдельными, сменными компонентами. Некоторые конкуренты могут интегрировать интерфейс для специфических датчиков непосредственно в корпус аналогового модуля, что делает решение более компактным, но менее гибким.

• Подход к монтажу: Философия ABB часто предполагает отдельные модули для основной логики (AI810) и для интерфейса (TU811). Это упрощает замену и ремонт. Конкуренты могут использовать иной подход.

• Номенклатура и доступность: ABB предлагает широкий спектр специализированных терминальных блоков под различные задачи. Наличие нужной модификации ABB TU811 на складе может быть критично для проекта.

Рекомендации по выбору и важные замечания

1. Точный подбор под тип сигнала и модуль: Необходимо выбирать модификацию ABB TU811, строго соответствующую типу подключаемого датчика (например, 4-20 мА 2-проводной, Pt100 4-проводной, термопара типа K) и конкретной модели основного модуля S800 I/O (AI810, AI820 и т.д.), с которым он будет работать.

2. Внимание к схеме подключения: Перед монтажом необходимо изучить электрическую схему, приведенную в документации на конкретный терминальный блок ABB TU811. Неправильное подключение датчика (например, путаница с проводами компенсации для термопары) приведет к ошибкам измерения.

3. Качество монтажа и затяжки: Надежность соединения зависит от правильной затяжки винтовых клемм (с рекомендуемым моментом) и использования проводов соответствующего сечения. Плохой контакт — частая причина неисправности.

4. Учет условий окружающей среды: Хотя терминальный блок обычно установлен внутри шкафа, при подключении датчиков, работающих в агрессивных средах, следует учитывать возможность попадания паров или конденсата на клеммы и принимать дополнительные меры защиты.

5. Приобретение как части комплекта: Часто логично заказывать терминальный блок ABB TU811 вместе с основным модулем ввода-вывода, для которого он предназначен, чтобы гарантировать совместимость и поставку от одного производителя.

Для корректной работы и обеспечения заявленной точности всегда руководствуйтесь официальным техническим описанием (Data Sheet) и инструкцией по монтажу для конкретной модификации терминального блока ABB TU811 и соответствующего модуля S800 I/O.
