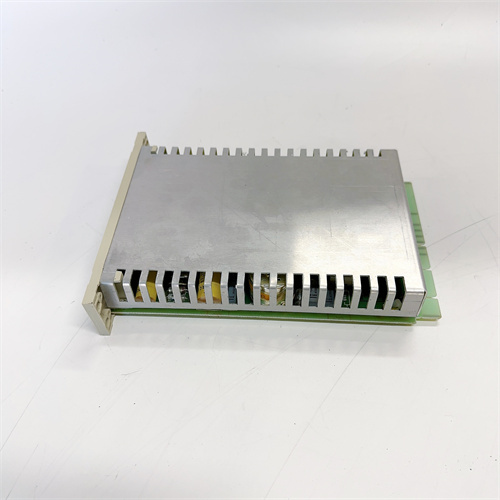

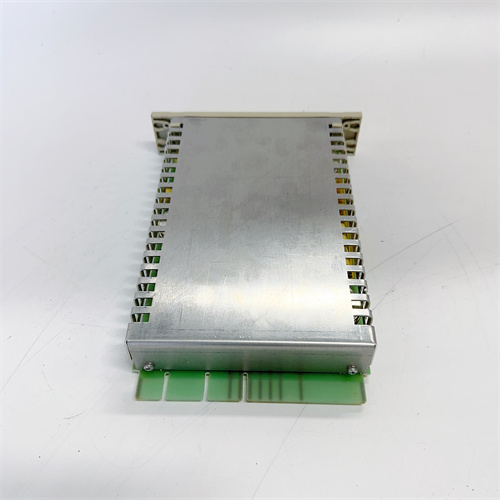

ABB E3EP HENF315276R1 – Сетевой модуль (коммуникационный процессор) для системы управления AC 800M

Введение и описание продукта
Модуль ABB E3EP HENF315276R1 представляет собой высокопроизводительный коммуникационный процессор (Communication Interface Module) для контроллеров серии AC 800M компании ABB. Этот модуль, обозначаемый также как E3EP, является критически важным компонентом для интеграции контроллера в современные промышленные сети и системы. Его основная функция — организация высокоскоростного, надежного и детерминированного обмена данными между центральным процессорным модулем (CPU) AC 800M и разнообразным периферийным оборудованием, таким как распределенные станции ввода-вывода S800, устройствами по протоколу PROFINET IO, а также для связи с другими контроллерами или системами верхнего уровня. Модуль ABB E3EP HENF315276R1 расширяет возможности контроллера, делая его ядром распределенной системы автоматизации.

Основные технические параметры

• Тип устройства: Коммуникационный интерфейсный модуль (CI - Communication Interface) для стоек AC 800M (PM851, PM856, PM861, PM864, PM865, PM867, PM891).

• Поддерживаемые протоколы (основные): Модуль ABB E3EP HENF315276R1 является многофункциональным и поддерживает несколько ключевых промышленных протоколов, конфигурируемых в зависимости от установленной прошивки (firmware):

• PROFINET IO-Controller: Для создания распределенных систем ввода-вывода в сети Industrial Ethernet с подключением устройств PROFINET IO (например, удаленных станций S800 I/O с модулями PROFINET, частотных преобразователей, датчиков).

• PROFIBUS DP Master/Slave: Для работы в сетях PROFIBUS DP.

• Modbus TCP Client/Server: Для обмена данными по протоколу Modbus TCP/IP.

• IEC 61850 MMS/GOOSE: Для применения в цифровых подстанциях (энергетика).

• Физические интерфейсы:

• PROFINET: 2 или 3 порта 10/100/1000BASE-T (RJ45) с поддержкой технологии MRP (Media Redundancy Protocol) для создания отказоустойчивых кольцевых топологий.

• PROFIBUS: Разъем 9-pin Sub-D (для версий с поддержкой PROFIBUS).

• Производительность: Высокая скорость обработки телеметрии, способная обслуживать сотни IO-устройств и тысяч тегов с гарантированным временем цикла.

• Конфигурация: Настройка осуществляется исключительно в среде программирования ABB Automation Builder (ранее Control Builder). Необходима загрузка соответствующей firmware и конфигурации сети.

• Монтаж: Устанавливается в слот локальной шины (Local Bus) стойки контроллера AC 800M.

Ключевые преимущества и особенности

1. Поддержка современных стандартов: Модуль ABB E3EP HENF315276R1 предоставляет контроллеру AC 800M доступ к ведущим промышленным Ethernet-протоколам, прежде всего PROFINET IO, что является стандартом де-факто для новых проектов автоматизации.

2. Высокая производительность и отказоустойчивость: Наличие гигабитных портов и поддержка MRP обеспечивают высокоскоростной обмен данными и создание надежных, самовосстанавливающихся сетевых топологий, что критически важно для непрерывных технологических процессов.

3. Универсальность и гибкость: Возможность конфигурации под разные протоколы делает модуль ABB E3EP HENF315276R1 универсальным решением для различных задач, от интеграции с оборудованием Siemens (PROFINET) до подключения к системам АСУ ТП по Modbus TCP.

4. Глубокая интеграция в экосистему ABB: Модуль является неотъемлемой частью платформы ABB Ability System 800xA и Compact Control Builder. Это обеспечивает бесшовную интеграцию данных из сети PROFINET в общую базу объектов системы, единую диагностику и управление.

Области применения и примеры
Модуль применяется в проектах, требующих современных коммуникаций и распределенной архитектуры:

• Автоматизация автомобильных заводов: Подключение роботизированных ячеек, сборочных линий и контроллеров периферийного оборудования по сети PROFINET.

• Фармацевтическая и пищевая промышленность: Интеграция интеллектуальных полевых устройств (клапаны, весы, датчики) с интерфейсом PROFINET в единую систему управления.

• Энергетика (цифровые подстанции): Реализация функций связи по стандарту IEC 61850 для взаимодействия с интеллектуальными электронными устройствами (IED).

• Водное хозяйство: Создание распределенных систем управления насосными станциями с использованием PROFINET или Modbus TCP.

• Пример кейса: На автоматизированной производственной линии модуль ABB E3EP HENF315276R1, сконфигурированный как контроллер PROFINET IO, управляет десятками удаленных станций ввода-вывода S800, распределенных по линии. Он с циклом в несколько миллисекунд собирает данные с датчиков и выдает команды на приводы, обеспечивая синхронную работу всех механизмов. Резервированное кольцо MRP гарантирует, что обрыв кабеля не остановит производство.

Сравнение с аналогами конкурентов (на примере Siemens CPU с интегрированным PROFINET и Rockwell ControlLogix с модулями EtherNet/IP)

• Архитектурный подход: ABB E3EP HENF315276R1 — это отдельный коммуникационный модуль. У Siemens функции PROFINET IO-контроллера часто встроены непосредственно в CPU (S7-1500). Rockwell использует отдельные коммуникационные модули для EtherNet/IP (1756-ENBT/EN2T).

• Мультипротокольность: Ключевое преимущество модуля ABB E3EP HENF315276R1 — возможность работы с несколькими протоколами на одной аппаратной платформе (PROFINET, PROFIBUS, Modbus TCP). Конкуренты чаще требуют отдельных модулей под каждый протокол.

• Среда разработки: Конфигурация сети для ABB E3EP HENF315276R1 выполняется в Automation Builder. Для интеграции сторонних PROFINET-устройств может потребоваться импорт их GSDML-файлов. У конкурентов используются TIA Portal (Siemens) и Studio 5000 (Rockwell).

• Целевой рынок: Модуль ABB E3EP HENF315276R1 укрепляет позиции AC 800M на рынках, где требуется мощный контроллер с открытой поддержкой PROFINET, особенно в отраслях, традиционно ориентированных на Siemens, но использующих ABB для верхнего уровня управления.

Рекомендации по выбору и важные замечания

1. Определение основного протокола и требований: На этапе проектирования необходимо четко определить, какой протокол (PROFINET IO, PROFIBUS DP) будет основным, и выбрать соответствующую прошивку для модуля ABB E3EP HENF315276R1.

2. Проверка совместимости и версий: Критически важно убедиться в совместимости версии аппаратного обеспечения и firmware модуля ABB E3EP HENF315276R1 с версией CPU AC 800M и установленной версией Automation Builder.

3. Планирование сетевой топологии и нагрузки: Для PROFINET необходимо рассчитать время цикла, количество IO-устройств и общий трафик. Для обеспечения отказоустойчивости следует планировать кольцевую топологию с поддержкой MRP.

4. Конфигурация и импорт устройств: Настройка сети требует навыков работы в Automation Builder. Для подключения устройств других производителей необходимо заранее подготовить их GSDML-файлы.

5. Приобретение у официальных дистрибьюторов ABB: Данный модуль является сложным высокотехнологичным продуктом. Покупка у официальных поставщиков гарантирует получение оригинального изделия с корректной лицензией на прошивку, техническую поддержку и доступ к актуальным версиям ПО.

Все работы по конфигурации и вводу в эксплуатацию модуля ABB E3EP HENF315276R1 должны проводиться в соответствии с официальным руководством по коммуникационным интерфейсам AC 800M и рекомендациями по построению сетей PROFINET.
