Описание продукта

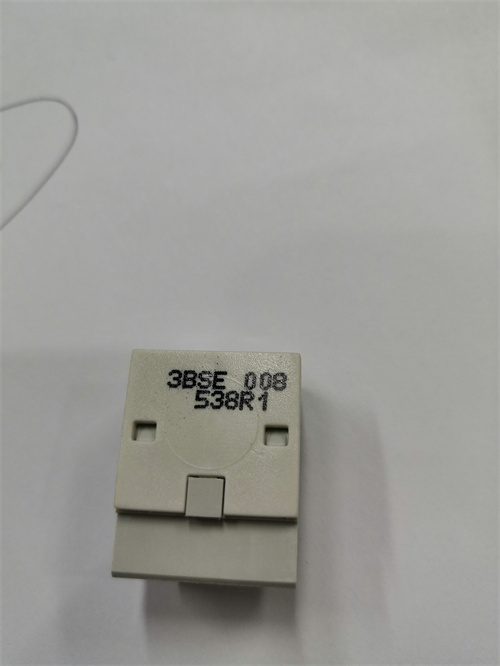

ABB TB807 с кодом 3BSE008538R1 представляет собой базовый или интерфейсный модуль, часто называемый терминальным блоком (Terminal Block) или коммуникационным согласующим модулем, для систем распределенного ввода/вывода (I/O) в составе платформы управления ABB System 800xA. Этот модуль является неотъемлемой частью архитектуры удаленных стоек ввода/вывода, таких как серия S800 I/O. Модуль TB807 выполняет критически важную функцию физического и электрического интерфейса между полевыми кабелями (от датчиков и исполнительных механизмов) и электронными модулями ввода/вывода (например, AI815, DSAO120A). Он обеспечивает точки для надежного подключения проводников, а также содержит необходимые элементы для обеспечения целостности сигнала: цепи гальванической развязки, предохранители, ограничители перенапряжений и согласующие компоненты. Использование модуля ABB 3BSE008538R1 стандартизирует монтаж, повышает надежность соединений и обеспечивает защиту дорогостоящих электронных модулей от помех и аварийных ситуаций в полевых цепях. Таким образом, TB807 является фундаментальным строительным блоком для создания безопасной, организованной и удобной для обслуживания архитектуры полевых подключений в промышленной системе автоматизации.

Основные параметры и технические характеристики

• Тип устройства: Терминальный/интерфейсный блок (Field Interface Module) для стойки S800 I/O.

• Назначение: Обеспечение интерфейса, гальванической развязки и первичной защиты между полевыми устройствами и системными модулями ввода/вывода.

• Типы поддерживаемых сигналов: Предназначен для определенного типа сигналов. Может быть версией для аналоговых токовых сигналов (4-20 мА), дискретных сигналов (24 В DC) или сигналов от датчиков температуры (RTD). Конфигурация фиксирована.

• Количество каналов: Определенное количество каналов (например, 8 или 16), соответствующих подключаемому электронному модулю.

• Встроенные компоненты: Оптические развязчики (оптопары), плавкие предохранители, супрессоры (TVS-диоды), согласующие резисторы, цепи формирования тока.

• Подключение: Винтовые или пружинные клеммы для подключения полевых проводов. С обратной стороны имеет разъем для подключения к соответствующему электронному модулю (например, AI815).

• Совместимость: Механически и электрически предназначен для установки в базовый модуль S800 I/O и для работы со строго определенными типами электронных модулей ввода/вывода.

• Маркировка: Четкая маркировка клемм для облегчения монтажа и поиска неисправностей.

Преимущества и особенности

Интерфейсный блок ABB TB807 (3BSE008538R1) обладает рядом важных преимуществ. Его ключевая особенность — это создание стандартизированного и безопасного интерфейса, который значительно упрощает монтаж, снижает вероятность ошибок и облегчает диагностику. Встроенные защитные компоненты обеспечивают высокую устойчивость системы к внешним воздействиям (скачки напряжения, помехи). Модульная конструкция позволяет легко и быстро заменять электронные платы, не отключая полевую проводку, что критически сокращает время ремонта. Использование оригинального блока TB807 гарантирует полную механическую и электрическую совместимость с остальными компонентами системы S800 и соответствие требованиям по электромагнитной совместимости (ЭМС). Это также обеспечивает организованную и аккуратную компоновку шкафа.

Применение в различных отраслях

• Нефтегазовая и химическая промышленность: Организация подключений для тысяч датчиков и клапанов на распределенных технологических установках.

• Энергетика: Построение интерфейсов в шкафах управления вспомогательным оборудованием электростанций, а также в системах релейной защиты и автоматики (РЗА) на базе платформы 800xA.

• Крупное промышленное производство: Создание распределенных точек ввода/вывода для систем управления (DCS) на предприятиях металлургии, целлюлозно-бумажной и других отраслей.

Сравнение с аналогами конкурентов

По сравнению с классическим подходом, использующим отдельные клеммные колодки, предохранители и барьеры развязки, устанавливаемые на DIN-рейку, блок ABB TB807 является высокоинтегрированным, предварительно спроектированным системным решением. Его главное преимущество — это существенное сокращение времени на проектирование шкафа и монтаж, а также более высокая плотность компоновки и надежность. Универсальные компоненты требуют больше места, большего количества межсоединений и создают более сложную для понимания схему. Для систем, построенных на оборудовании ABB System 800xA, выбор родного интерфейсного блока 3BSE008538R1 минимизирует риски и обеспечивает беспроблемную интеграцию.

Рекомендации по выбору и важные замечания

1. Точное определение назначения: Крайне важно перед заказом убедиться, что блок TB807 предназначен именно для того типа сигналов и для того конкретного электронного модуля (AI, DI, DO, RTD), который вы планируете использовать. Неправильный выбор сделает его непригодным.

2. Проверка совместимости с электронным модулем: Убедитесь, что выбранный блок TB807 механически и электрически совместим с выбранным модулем ввода/вывода (например, для AI815 требуется соответствующий аналоговый интерфейсный блок).

3. Изучение схемы подключения: Перед монтажом необходимо получить и изучить официальную электрическую схему подключения для блока ABB 3BSE008538R1 и связанного с ним электронного модуля.

4. Качество монтажа и заземления: Соблюдайте инструкции по монтажу. Правильное заземление корпуса стойки и экранов сигнальных кабелей критически важно для подавления помех.

5. Запас защитных элементов: Уточните тип встроенных предохранителей. Имейте их оперативный запас для быстрой замены в случае срабатывания.

6. Документирование: Создайте и ведите четкую документацию, указывающую, какой полевой датчик или исполнительный механизм подключен к каждому каналу блока TB807.

7. Официальные каналы: Для гарантии качества, соответствия и возможности получения технической поддержки рекомендуется приобретать такие компоненты, как ABB TB807, у официальных дистрибьюторов ABB.

Всегда руководствуйтесь официальным руководством по монтажу (Installation Manual) и принципиальными электрическими схемами (Wiring Diagrams) для интерфейсного блока ABB TB807 (3BSE008538R1) и связанных с ним модулей системы S800 I/O.
