Введение и назначение

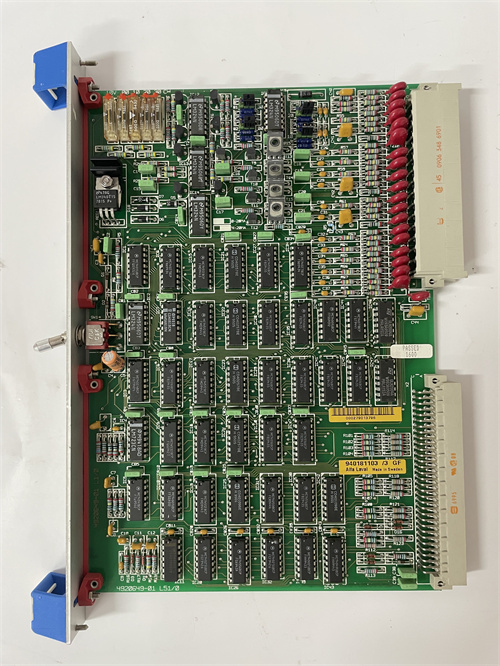

Аналоговый модуль ABB OCAH 940181103 представляет собой ключевой компонент для систем управления серии ABB Advant Controller (AC), в частности, для платформы AC 450 или совместимых систем. Этот модуль служит универсальным интерфейсом между контроллером и технологическим процессом, выполняя функции аналогового ввода и/или вывода. Установка модуля OCAH 940181103 в стойку расширяет возможности системы по подключению датчиков (например, давления, температуры) и исполнительных механизмов (например, регулирующих клапанов). Высокая точность и надежность, заложенные в конструкции модуля ABB OCAH 940181103, делают его предпочтительным выбором для модернизации и поддержания работоспособности существующих систем автоматизации на базе контроллеров AC 450. Использование оригинального модуля гарантирует стабильность работы всей системы управления.

Детальные технические параметры
Данный модуль является частью устоявшейся платформы, и его параметры стандартизированы:

• Тип сигнала: Универсальный аналоговый вход/выход.

• Количество каналов: Стандартно 4 или 8 каналов (конкретное количество необходимо уточнять по полному коду 940181103).

• Типы обрабатываемых сигналов: Напряжение (0-10 В, ±10 В) и ток (0-20 мА, 4-20 мА). Тип сигнала часто задается внешними jumper-перемычками или конфигурационным кодом.

• Разрешение: Высокое, обычно 12 или 14 бит.

• Точность: Высокая, обычно в пределах ±0.1% от полной шкалы.

• Гальваническая развязка: Присутствует между каналами и/или между группой каналов и шиной контроллера для защиты от контуров заземления и помех.

• Время преобразования: Определяется типом сигнала и количеством активных каналов, обычно в диапазоне нескольких миллисекунд на канал.

• Совместимость: Стойки серии Advant Controller 450 (AC 450) и другие совместимые монтажные панели.

• Напряжение питания: Питается от шины стоечного крепления (+5В, ±15В).

• Индикация: Светодиоды для отображения статуса питания, активности и неисправностей.

Ключевые преимущества и особенности

1. Проверенная надежность: Модуль ABB OCAH 940181103 создан на основе проверенной временем технологии, обеспечивающей долгий срок службы в жестких промышленных условиях.

2. Универсальность и гибкость: Возможность работы с различными типами аналоговых сигналов на одном модуле упрощает проектирование и снижает номенклатуру складских запасов.

3. Прямая совместимость: Модуль является прямым "drop-in" заменой для вышедших из строя аналогичных модулей в стойках AC 450, не требуя изменений в проводке или программном обеспечении (при замене на идентичную модель).

4. Поддержка жизненного цикла установок: Позволяет продлить эксплуатацию надежных и эффективных систем управления Advant Controller 450, отложив дорогостоящую полную модернизацию.

5. Простота обслуживания: Конструкция с возможностью "горячей" замены (в зависимости от конфигурации стойки) и четкая индикация состояния облегчают техническое обслуживание.

Примеры применения в различных отраслях

• Целлюлозно-бумажная промышленность: Измерение и регулирование концентрации, уровня, расхода и температуры химикатов в технологических процессах варки целлюлозы и отбелки.

• Нефтепереработка и нефтехимия: Контроль давления, температуры и уровня на технологических установках, таких как ректификационные колонны и реакторы, в рамках системы управления Advant Station.

• Энергетика: Мониторинг и управление параметрами пара, воды и топлива на блоках ТЭЦ, где системы AC 450 исторически широко применялись.

• Металлургия: Регулирование температуры в печах, контроль состава газовых смесей и других непрерывных процессов.

Сравнение с современными аналогами и альтернативами

• Против новых модулей для AC 800M: Современные системы, такие как AC 800M, предлагают более высокую плотность каналов, цифровые интерфейсы связи (Foundation Fieldbus, Profibus) и более мощные процессоры. Однако модуль OCAH 940181103 предназначен для поддержки действующих систем AC 450, и его замена на платформу AC 800M потребует полной перепроектировки шкафа, замены стоек и миграции программного кода.

• Против универсальных сигнальных кондиционеров: Внешние преобразователи сигналов могут адаптировать сигналы для других систем, но они добавляют точку отказа, требуют дополнительного монтажа, питания и увеличивают сложность. Прямая замена на ABB 940181103 сохраняет архитектуру системы целостной.

• Против неоригинальных или восстановленных модулей: Только оригинальный модуль ABB OCAH 940181103 гарантирует соответствие всем заводским спецификациям по точности, помехозащищенности и долговечности. Восстановленные модули могут иметь сниженный ресурс.

Рекомендации по выбору и важные замечания

1. Верификация точной модели: Крайне важно сверить полный тип модуля, установленного в стойке, с кодом OCAH 940181103. Разные ревизии или суффиксы могут указывать на различия в конфигурации jumper-перемычек.

2. Проверка конфигурации каналов: Перед заказом и установкой необходимо знать, как сконфигурированы каналы на старом модуле (тип сигнала, диапазон), чтобы перенести эти настройки на новый модуль OCAH.

3. Резервное копирование конфигурации: Перед извлечением старого модуля убедитесь в наличии актуальной резервной копии программного обеспечения и конфигурации контроллера AC 450.

4. Квалифицированный монтаж: Замена должна производиться персоналом, знакомым с системами Advant и понимающим процедуры безопасной замены модулей, включая потенциальную необходимость перевода контроллера в стоп-режим.

5. Источник питания и температура: Убедитесь, что параметры источника питания в стойке и температура окружающей среды соответствуют требованиям для корректной работы модуля ABB 940181103.
