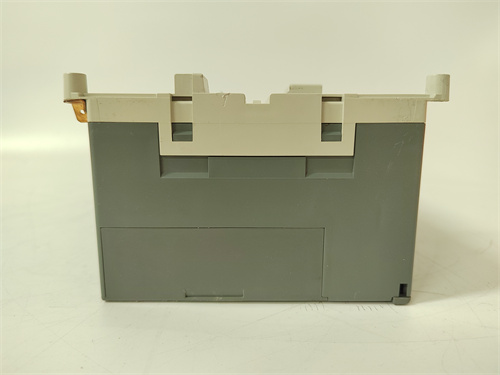

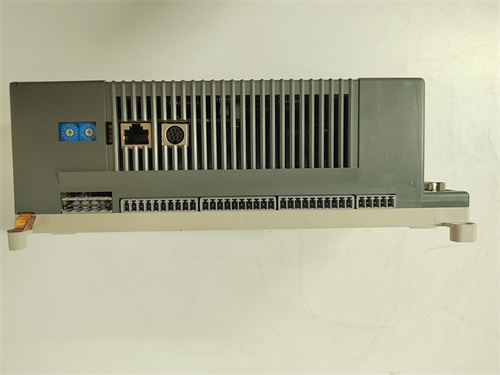

ABB 07KT97H3 – Технический обзор модуля ввода-вывода для системы S900

Ссылка на продукт: https://new.abb.com/products/7KT97/07KT97H3

Введение и назначение
Модуль ABB 07KT97H3 представляет собой специализированный планарный или карточный модуль ввода-вывода, разработанный для компактных и распределенных систем управления серии ABB S900 I/O. Этот компонент является ключевым элементом ввода или вывода дискретных (реже – аналоговых) сигналов в архитектуре, построенной на основе программируемых логических контроллеров (ПЛК) ABB, таких как серии AC 31, AC 500 или других, совместимых с шиной S900 I/O Bus. Установка модуля 07KT97H3 на планарную направляющую позволяет гибко масштабировать систему ввода-вывода в непосредственной близости от датчиков и исполнительных механизмов, сокращая длину кабельных трасс. Надежность и проверенная временем конструкция модуля ABB 07KT97H3 делают его основой для множества приложений автоматизации. Для обеспечения бесперебойной связи в системе критически важна корректная работа каждого модуля, включая 07KT97H3.

Детальные технические параметры
Данный модуль является частью обширного семейства, и его точные параметры зависят от суффикса в номенклатурном номере. Обобщенные характеристики:

• Тип изделия: Модуль ввода-вывода для планарной системы S900.

• Тип сигнала: Конкретный тип определяется последними символами кода (H3). Это может быть дискретный вход (24 В DC), дискретный выход (релейный или транзисторный), аналоговый вход или выход, или специализированный модуль (например, счетчик).

• Количество каналов: Стандартно 4, 8 или 16 каналов в зависимости от типа. Для цифровых модулей типично 16 каналов.

• Номинальное напряжение: Для дискретных модулей – обычно 24 В постоянного тока.

• Совместимость: Шина ввода-вывода ABB S900 I/O Bus. Подключается к системе через базовый модуль-адаптер (Base Module), который обеспечивает связь с контроллером (напр., через интерфейс CS31).

• Разрешение (для аналоговых версий): 12 или 16 бит.

• Гальваническая развязка: Присутствует между каналами, группами каналов и шиной связи.

• Индикация: Светодиоды на лицевой панели для индикации состояния каждого канала (ON/OFF, ошибка).

• Подключение: Винтовые клеммы или разъем под съемный соединитель.

Ключевые преимущества и особенности

1. Компактность и модульность: Система S900 I/O, включая модуль 07KT97H3, позволяет создавать очень компактные распределенные станции ввода-вывода, экономя место в шкафу управления.

2. Гибкость конфигурации: На одной планарной направляющей можно смешивать разные типы модулей (входы, выходы, аналоговые), создавая оптимальную конфигурацию для конкретной задачи.

3. Простота монтажа и обслуживания: Модули легко защелкиваются на направляющую DIN и подключаются к общей шине через единый разъем задней платы (backplane), что ускоряет сборку и замену. Модуль ABB 07KT97H3 легко заменяется без инструментов.

4. Распределенная архитектура: Базовые модули S900 могут быть удалены от центрального контроллера на значительные расстояния (сотни метров), что идеально для распределенных объектов.

5. Надежность и долгий срок службы: Компоненты рассчитаны на длительную работу в промышленных условиях, что подтверждается широким использованием данной платформы по всему миру.

Примеры применения в различных отраслях

• Управление машинами и станками: Дискретные модули 07KT97H3 (входы/выходы) идеально подходят для автоматизации станков, упаковочных машин, сборочных линий, где требуется сбор сигналов от кнопок, датчиков и управление клапанами, пускателями.

• Встроенные системы: Благодаря компактности, используется в OEM-оборудовании, таком как текстильные машины, деревообрабатывающие станки, испытательные стенды.

• Системы зданий и сооружений: Управление освещением, вентиляцией, доступом в распределенных системах автоматизации зданий на базе ПЛК ABB.

• Водоочистные сооружения: Распределенный сбор данных с дискретных датчиков уровня, расхода и управление задвижками на небольших насосных станциях.

Сравнение с конкурентными распределенными системами ввода-вывода

• Против систем на основе Profibus/Profinet: Современные системы (например, ET 200SP от Siemens) предлагают более высокие скорости обмена и интеграцию с полевыми шинами. Однако система S900 I/O с модулями типа 07KT97H3 часто проще в настройке для базовых задач, имеет более низкую стоимость точки ввода-вывода и отлично интегрирована с контроллерами ABB начального уровня.

• Против моноблочных ПЛК с фиксированным I/O: Моноблоки дешевле, но негибки. Система на основе ABB S900 I/O позволяет точно подобрать необходимое количество и тип каналов, а также распределить их географически.

• Против более новых систем ABB (например, AC500-eCo): Новые системы предлагают больше возможностей и производительности, но для модернизации существующих установок или в простых проектах проверенная S900 I/O с модулем 07KT97H3 остается экономически эффективным и надежным решением.

Рекомендации по выбору и важные замечания

1. Расшифровка кода: Определите точный тип модуля 07KT97H3 по каталогу ABB. Буквенно-цифровой суффикс (H3) однозначно определяет функцию (16-канальный дискретный вход 24В DC, PNP).

2. Проверка совместимости базового модуля: Убедитесь, что выбранный базовый модуль (Base Module) для шины S900 (например, 07KR91) поддерживает необходимые типы карт и имеет достаточное количество слотов.

3. Планирование питания: Рассчитайте потребляемую мощность модуля 07KT97H3 и всех модулей на планке. Обеспечьте соответствующий источник питания для логики модулей и для нагрузки выходных каналов (если это выходной модуль).

4. Защита цепей: Для выходных модулей обязательно используйте предохранители или автоматические выключатели для защиты каждого выходного канала или группы каналов. Для входных модулей учитывайте необходимость установки ограничителей перенапряжения.

5. Резервирование и запас: Для критически важных процессов рекомендуется иметь на складе запасной модуль ABB 07KT97H3 для оперативной замены в случае отказа.
