ABB DO810 3BSE008510R1 – Технический обзор модуля дискретного вывода

Ссылка на продукт: https://new.abb.com/products/3BSE008510R1

Введение и назначение

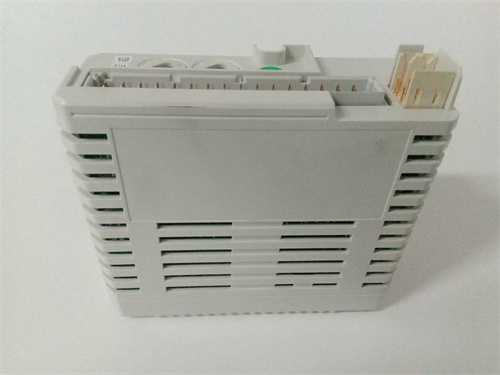

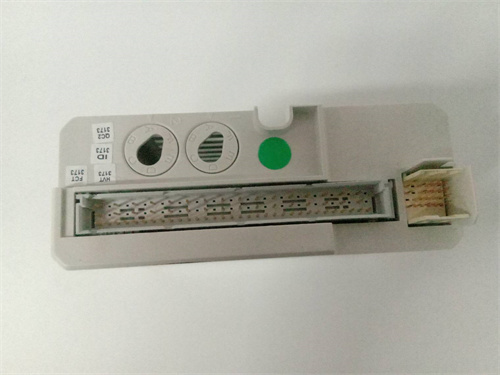

Модуль ABB DO810 3BSE008510R1 представляет собой высоконадежный 16-канальный модуль дискретного (цифрового) вывода, являющийся ключевым компонентом распределенной системы ввода-вывода S800 I/O от компании ABB. Этот модуль предназначен для работы в составе систем управления на базе контроллеров серии AC 800M и играет критическую роль в непосредственном управлении исполнительными механизмами технологического процесса. Установка модуля DO810 в удаленную или локальную стойку позволяет системе включать/выключать такие устройства, как двигательные приводы, соленоидные клапаны, сигнальные лампы и реле. Высокая плотность каналов и промышленная надежность модуля ABB DO810 3BSE008510R1 делают его стандартным выбором для построения систем автоматизации в ответственных отраслях промышленности. Бесперебойная работа модулей вывода, включая DO810, напрямую определяет эффективность и безопасность управляемого процесса.

Детальные технические параметры

• Тип изделия: Модуль дискретного вывода (Digital Output Module).

• Количество каналов: 16 каналов.

• Тип выхода: Транзисторный, sourcing (P-тип, нагрузка подключается к общему минусу).

• Напряжение нагрузки: 24 В постоянного тока (номинальное, с допустимым диапазоном, например, от 19.2 В до 30 В).

• Максимальный ток на канал: Обычно 0.5 А или 2 А (необходимо уточнять по даташиту для конкретной ревизии). Суммарный ток на группу каналов и модуль также ограничен.

• Частота коммутации: Высокая, подходит для быстрых процессов и ШИМ-управления (PWM).

• Защита выходов: Индивидуальная защита от короткого замыкания и перегрузки по току, защита от перенапряжения.

• Диагностика: Встроенная диагностика состояния каждого канала (короткое замыкание, обрыв, перегрузка) с индикацией на лицевой панели и передачей данных в контроллер.

• Гальваническая развязка: Развязка между полевыми цепями и внутренней логикой модуля.

• Совместимость: Модуль для системы S800 I/O. Устанавливается в корзины (units) S800, такие как TU810, TU830 и др., и соединяется с контроллером AC 800M через полевыe шины (Profibus DP, Foundation Fieldbus H1) или напрямую через внутреннюю шину.

• Индикация: Светодиодный индикатор состояния для каждого канала (зеленый — выход активен, красный/желтый — неисправность) и общие индикаторы модуля.

Ключевые преимущества и особенности

1. Высокая плотность и производительность: 16 каналов в одном компактном модуле обеспечивают эффективное использование пространства в корзине S800. Быстрое время отклика и возможность ШИМ делают модуль DO810 универсальным.

2. Расширенная диагностика: Возможность детального мониторинга состояния каждого выходного канала в реальном времени позволяет оперативно выявлять проблемы в полевой проводке или нагрузке, сокращая время простоя.

3. Промышленная надежность: Конструкция, рассчитанная на работу в условиях повышенных температур, вибрации и электромагнитных помех, обеспечивает длительный срок службы в тяжелых промышленных условиях.

4. Горячая замена: Модули системы S800, включая ABB DO810 3BSE008510R1, поддерживают возможность замены во время работы системы (hot swapping) без остановки контроллера, что критически важно для процессов, требующих высокой доступности.

5. Интеграция со средой Control Builder: Простая и быстрая конфигурация, параметризация и диагностика в единой инженерной среде ABB Control Builder M для AC 800M.

Примеры применения в различных отраслях

• Нефтегазовая промышленность: Управление запорными и отсечными клапанами (ESD), запуск насосов, управление системами продувки на трубопроводных станциях и нефтеперерабатывающих заводах.

• Энергетика: Управление электроприводами задвижек, системами топливоподачи, вспомогательным оборудованием котлов и турбин на ТЭЦ.

• Целлюлозно-бумажная и химическая промышленность: Управление соленоидными клапанами для дозирования реагентов, включение двигателей конвейеров и мешалок, управление системами подачи сырья.

• Управление водоснабжением и водоочисткой: Запуск/остановка насосных агрегатов, управление задвижками и клапанами на станциях очистки и распределительных узлах.

Сравнение с аналогами (Siemens, Rockwell)
По сравнению с аналогичными модулями, такими как Siemens SM322 или Rockwell/Allen-Bradley 1756-OB16, модуль ABB DO810 обладает сопоставимыми базовыми характеристиками. Его ключевые конкурентные преимущества проявляются в контексте экосистемы ABB:

• Глубокая интеграция с AC 800M и System 800xA: Обеспечивает бесшовный обмен данными, включая расширенную диагностику, в рамках единой платформы автоматизации, что превосходит возможности простой замены сигналов ON/OFF.

• Стандарт диагностики S800: Диагностика не просто фиксирует факт ошибки, а помогает локализовать ее причину (короткое замыкание vs. обрыв), что является стандартом для линейки S800.

• Единая среда конфигурации: Работа в Control Builder M обеспечивает централизованное управление конфигурацией контроллера и всех модулей ввода-вывода, в отличие от некоторых систем конкурентов, где требуется отдельное ПО для конфигурации модулей.

Рекомендации по выбору и важные замечания

1. Расчет нагрузки: Тщательно рассчитайте ток потребления каждой нагрузки. Убедитесь, что ток на каждом канале, суммарный ток на группе каналов (обычно по 8) и общий ток модуля DO810 не превышают максимально допустимых значений. Используйте внешние промежуточные реле или контакторы для нагрузок с высоким пусковым током (например, двигатели).

2. Защита и предохранители: Несмотря на встроенную защиту, для дополнительной безопасности и простоты обслуживания рекомендуется устанавливать внешние предохранители или автоматические выключатели на каждую группу выходов.

3. Подключение нагрузки и диоды обратной ЭДС: Для индуктивных нагрузок (катушки реле, соленоиды) обязательно используйте защитные диоды (супрессоры) или варисторы, подключенные параллельно нагрузке, для гашения импульсов обратной ЭДС, которые могут повредить выходные транзисторы модуля.

4. Резервирование питания: Для повышения отказоустойчивости системы рассмотрите возможность резервирования источника питания 24 В DC, питающего нагрузки модуля ABB DO810 3BSE008510R1.

5. Конфигурация в Control Builder: При конфигурации модуля необходимо правильно задать параметры, такие как поведение выходов при сбое (Fault Mode) — удерживать последнее состояние или перейти в безопасное (OFF), что критично для функций безопасности.
