Введение и назначение

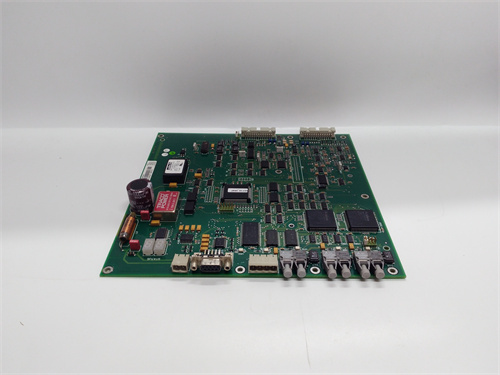

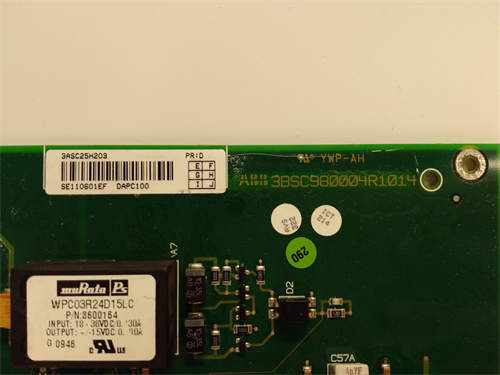

Модуль ABB 3ASC25H203 является критически важным сетевым интерфейсным модулем (Communication Interface Module) для систем управления на базе программируемых контроллеров (ПЛК) и систем распределенного управления (DCS) компании ABB. Этот модуль выполняет роль шлюза или адаптера, обеспечивая связь между центральным контроллером (например, из серии AC 800M) и удаленными стойками ввода-вывода или другими сетевыми устройствами через высокоскоростную промышленную сеть. Установка модуля 3ASC25H203 позволяет создавать распределенные, масштабируемые и отказоустойчивые архитектуры систем автоматизации. Надежность канала связи, обеспечиваемая модулем ABB 3ASC25H203, напрямую влияет на доступность и производительность всей системы управления. Для сложных проектов, требующих интеграции удаленных панелей ввода-вывода, выбор именно этого модуля является стратегически важным.

Детальные технические параметры

• Тип изделия: Сетевой интерфейсный модуль (Communication Interface Module).

• Основная функция: Организация связи по промышленной сети между контроллером и удаленными устройствами (стойками ввода-вывода, приводами и т.д.).

• Поддерживаемый сетевой протокол: Наиболее вероятно, что модуль 3ASC25H203 предназначен для сети Profibus DP (в роли ведомого устройства - Slave) или для аналогичной высокоскоростной полевой шины ABB. Точный протокол определяется суффиксом в номенклатурном номере.

• Скорость передачи данных: Высокая, до 12 Мбит/с для Profibus DP, автоматически настраиваемая или конфигурируемая.

• Количество подключаемых устройств: Определяется возможностями сети (для Profibus DP - до 125 узлов на сегмент).

• Интерфейс подключения: Стандартный 9-контактный разъем D-sub (Sub-D) для подключения кабеля Profibus.

• Совместимость: Предназначен для установки в корзины (units) распределенной системы ввода-вывода S800 I/O (например, в базовый модуль TU830 или TU810). Связывается с контроллером AC 800M, на котором установлен ведущий (Master) Profibus-модуль (например, CI853).

• Напряжение питания: Питается от шины корзины S800 (24 В DC).

• Индикация: Комплексная светодиодная индикация на лицевой панели, отображающая состояние питания, активность сети (RUN/BUSY), ошибки связи и диагностику.

• Гальваническая развязка: Присутствует между сетевым интерфейсом и внутренней логикой модуля для защиты от помех.

Ключевые преимущества и особенности

1. Высокая производительность и надежность связи: Модуль ABB 3ASC25H203 обеспечивает детерминированный и высокоскоростной обмен данными между контроллером и удаленными узлами, что критично для систем управления в реальном времени.

2. Распределенная архитектура: Позволяет выносить станции ввода-вывода S800 на большие расстояния (до 1 км на сегмент с использованием репитеров) от центрального шкафа управления, сокращая затраты на кабельную инфраструктуру.

3. Простота конфигурации и диагностики: Модуль легко конфигурируется в среде Control Builder M (для AC 800M). Расширенная диагностика помогает быстро локализовать проблемы в сети (обрыв, короткое замыкание, неверная адресация).

4. Промышленная конструкция: Рассчитан на работу в условиях повышенных температур, влажности и электромагнитных помех, характерных для производственных цехов.

5. Горячая замена: Как и все модули линейки S800, модуль 3ASC25H203 поддерживает замену "на ходу" (hot swap) без остановки процесса, что повышает общую доступность системы.

Примеры применения в различных отраслях

• Автомобильная промышленность: Организация связи между центральным контроллером сборочной линии и распределенными панелями ввода-вывода, установленными на отдельных роботизированных клетках или конвейерных секциях.

• Фармацевтическое производство: Создание распределенной системы управления, где удаленные стойки S800 с модулем 3ASC25H203 размещаются в чистых помещениях для сбора данных с датчиков, а центральный шкаф управления находится за их пределами.

• Нефтегазовая промышленность: Интеграция удаленных насосных и компрессорных станций в единую систему управления промыслом или трубопроводом через полевую шину.

• Водоочистные сооружения: Связь центрального контроллера, расположенного в диспетчерской, с распределенными шкафами управления, установленными на удаленных илосборниках, фильтрах или насосных станциях.

Сравнение с конкурентными решениями и альтернативами

• Против решений на основе Ethernet (Profinet, EtherNet/IP): Современные Ethernet-решения предлагают более высокие скорости, единую сеть для IT/OT и более простую топологию. Однако Profibus DP, для которого предназначен модуль 3ASC25H203, остается чрезвычайно надежным, детерминированным и часто более экономичным решением для задач чисто промышленной автоматизации, особенно при модернизации существующих объектов.

• Против централизованной архитектуры ввода-вывода: Централизованный шкаф с локальными модулями проще в настройке, но требует прокладки тысяч метров кабелей к каждому датчику. Распределенная архитектура с использованием модулей связи, таких как ABB 3ASC25H203, значительно снижает затраты на монтаж и повышает гибкость.

• Против беспроводных решений: Беспроводная связь предлагает максимальную гибкость монтажа, но может иметь проблемы с надежностью, задержками и безопасностью в насыщенной промышленной среде. Проводная связь через 3ASC25H203 обеспечивает гарантированную и безопасную передачу данных.

Рекомендации по выбору и важные замечания

1. Определение сетевого протокола: Перед заказом точно убедитесь, что модуль 3ASC25H203 поддерживает требуемый протокол связи (скорее всего, Profibus DP-V0/V1), и что он совместим с сетевым модулем в вашем контроллере AC 800M.

2. Планирование сети: Тщательно спроектируйте топологию сети (линейная шина), рассчитайте общую длину сегментов, количество устройств и правильность установки терминаторов. Несоблюдение правил монтажа Profibus — основная причина проблем со связью.

3. Адресация устройств: Каждому устройству на шине, включая модуль 3ASC25H203, должен быть назначен уникальный адрес. Адрес обычно задается с помощью переключателей (DIP-switch) на лицевой панели модуля. Внимательно сверьте адрес в аппаратуре с адресом в программной конфигурации.

4. Кабель и соединения: Используйте только специализированный экранированный кабель для Profibus. Экран должен быть заземлен с обеих сторон. Разъемы должны быть качественными и надежно обжаты.

5. Резервирование связи: Для критически важных применений рассмотрите возможность использования резервированной (redundant) конфигурации сети Profibus или резервирования самих интерфейсных модулей, если это позволяет аппаратная платформа. Имейте запасной модуль ABB 3ASC25H203 на складе для оперативной замены.
