Описание продукта

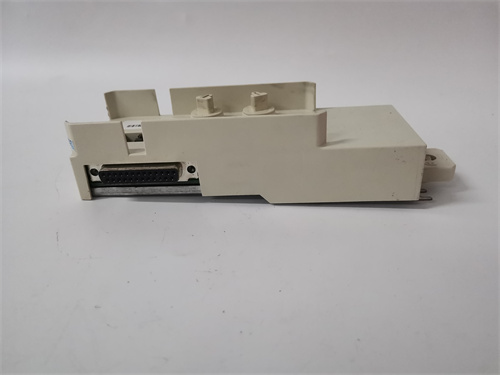

ABB TP858 3BSE018138R1 — это передовой коммуникационный модуль (Fieldbus Communication Interface), разработанный в качестве ключевого компонента для системы распределенного ввода-вывода ABB S800 I/O. Этот модуль служит шлюзом между I/O-стойкой и сетями управления более высокого уровня, обеспечивая надежный и детерминированный обмен данными в современных промышленных системах автоматизации. Основная функция ABB TP858 3BSE018138R1 заключается в подключении станций S800 I/O к сетям PROFIBUS DP в качестве ведомого устройства (slave), что позволяет реализовать концепцию удаленного ввода-вывода для контроллеров ABB AC 800M, а также для ведущих устройств PROFIBUS сторонних производителей. Инженеры выбирают ABB TP858 3BSE018138R1 для создания распределенных архитектур управления, что значительно сокращает затраты на кабельную продукцию и упрощает масштабирование системы. Благодаря прочной конструкции и всесторонней диагностике, ABB TP858 3BSE018138R1 гарантирует стабильную работу даже в условиях повышенной вибрации и электромагнитных помех, характерных для тяжелой промышленности.

Параметры продукта

• Модель: ABB TP858 3BSE018138R1

• Тип: Коммуникационный интерфейс PROFIBUS DP (ведомый)

• Серия: ABB S800 I/O

• Протокол связи: PROFIBUS DP-V0/DP-V1

• Скорость передачи: 9.6 кбит/с до 12 Мбит/с (автоматическое определение)

• Изоляция: 500 В AC между полевой шиной и внутренней логикой

• Поддержка резервирования: Да (поддержка работы в резервированных кольцевых топологиях)

• Адресация: Поворотные переключатели для установки адреса станции (0-99)

• Индикация: Светодиоды статуса "Power", "Run", "BF" (Bus Fault), "SF" (System Fault)

• Потребляемый ток от шины: ~130 мА при +5 В

• Монтаж: На монтажную плату TU8xx для S800 I/O (DIN-рейка)

• Разъемы: 9-контактный D-Sub (розетка) для PROFIBUS

• Рабочая температура: 0°C до +60°C

• Сертификация: CE, UL, CSA, ATEX (для зон 2)

Преимущества и особенности

Главное преимущество ABB TP858 3BSE018138R1 заключается в его способности органично интегрировать распределенный ввод-вывод ABB в любую среду управления, поддерживающую PROFIBUS. Использование ABB TP858 3BSE018138R1 позволяет вынести модули ввода-вывода непосредственно к месту установки датчиков и исполнительных механизмов, что экономит километры дорогостоящей проводки. В отличие от более ранних версий, ABB TP858 3BSE018138R1 предлагает расширенные диагностические возможности. Эти диагностические данные, доступные через ведущее устройство PROFIBUS, позволяют обслуживающему персоналу точно локализовать проблемы на линии связи или внутри самого модуля. Модуль поддерживает "горячую" замену (hot-swap) подключаемых к нему модулей ввода-вывода, что является критическим фактором для обеспечения непрерывности технологических процессов. Благодаря поддержке резервирования, ABB TP858 3BSE018138R1 может использоваться для построения особо надежных систем, где отказ одного канала связи не приведет к потере сигнала.

Области применения и примеры использования

Благодаря своей универсальности и надежности, ABB TP858 3BSE018138R1 находит применение в самых разных отраслях промышленности.

• Химическая промышленность: На химическом заводе, где требуется точное соблюдение рецептур, ABB TP858 3BSE018138R1 связывает удаленные шкафы ввода-вывода у реакторов с центральным контроллером. Это гарантирует, что сигналы о температуре и давлении поступают без задержек и помех.

• Нефтегазовый сектор: На удаленных буровых платформах или кустовых площадках, где пространство ограничено, установка ABB TP858 3BSE018138R1 позволяет минимизировать количество контрольных кабелей, используя одну PROFIBUS-линию для сбора данных с сотен точек.

• Целлюлозно-бумажная промышленность: В условиях высокой влажности и вибрации на бумагоделательных машинах, использование ABB TP858 3BSE018138R1 обеспечивает надежное управление приводами секций благодаря помехозащищенности цифрового протокола PROFIBUS.

• Металлургия: На прокатных станах, где критически важна синхронизация, ABB TP858 3BSE018138R1 обеспечивает быструю передачу данных между контроллером и удаленными модулями, управляющими скоростью рольгангов.

• Автомобилестроение: В логистических центрах и сборочных цехах с протяженными конвейерными линиями модули ABB TP858 3BSE018138R1 собирают сигналы с фотоэлементов и управляют приводами, интегрируясь в общую систему управления зданием.

Сравнение с конкурирующими продуктами

В сравнении с ведущими устройствами удаленного ввода-вывода других производителей, такими как Siemens ET 200M с интерфейсным модулем IM 153-2, ABB TP858 3BSE018138R1 предлагает схожую функциональность, но с более глубокой интеграцией в экосистему ABB. Если Siemens требует обязательного использования среды TIA Portal для полноценной диагностики, то ABB TP858 3BSE018138R1 предоставляет все необходимые диагностические данные через стандартные GSD-файлы, что делает его более "открытым" для интеграции с ведущими устройствами любых производителей. По сравнению с Rockwell Automation 1794-ACN, работающим по протоколу ControlNet, ABB TP858 3BSE018138R1 использует более распространенный в Европе и Азии PROFIBUS DP, что упрощает поиск специалистов и совместимого оборудования.

Рекомендации по выбору и меры предосторожности

При выборе ABB TP858 3BSE018138R1 для вашего проекта необходимо учитывать несколько ключевых аспектов. Во-первых, убедитесь, что версия прошивки (firmware) модуля совместима с вашим ведущим устройством PROFIBUS и контроллером ABB. Во-вторых, правильная настройка адреса на ABB TP858 3BSE018138R1 с помощью поворотных переключателей является обязательной — каждый модуль в сети должен иметь уникальный идентификатор. Особое внимание следует уделить физическому уровню сети PROFIBUS. Неправильная терминация линии (отсутствие или избыток терминаторов) является самой частой причиной проблем со связью. Всегда устанавливайте терминаторы на физических концах сегмента шины. При монтаже кабелей для ABB TP858 3BSE018138R1 строго соблюдайте требования к разделению силовых и сигнальных линий, а также обеспечьте качественное заземление экранирующей оплетки PROFIBUS-кабеля для предотвращения сбоев, вызванных электромагнитными помехами.
