Описание продукта

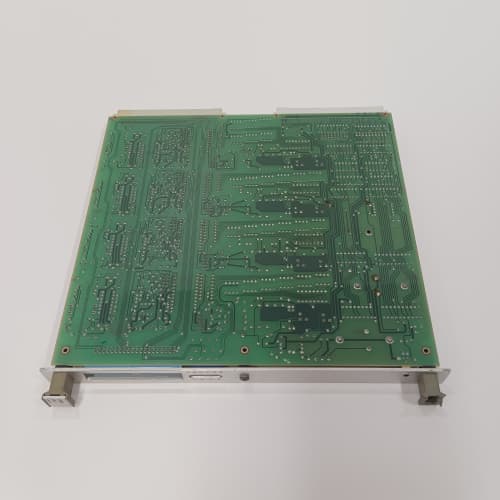

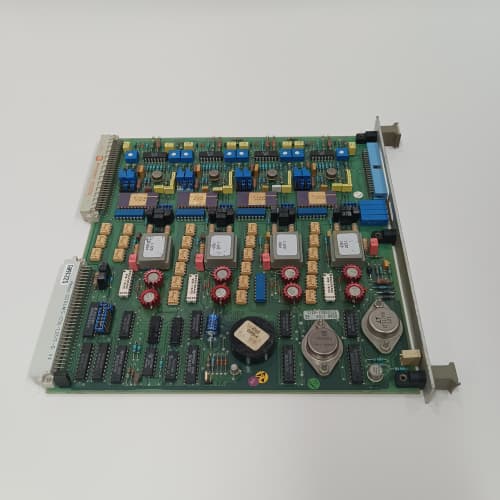

ABB DYSF118B 61430001-XG является ключевым компонентом ввода-вывода системы ABB Advant OCS, обеспечивающим сбор 16 изолированных каналов цифровых сигналов постоянного тока. Модуль ABB DYSF118B 61430001-XG принимает входные сигналы в диапазоне 18–30 В DC (стандартно 24 В DC), с током входа 6 мА при 24 В, что соответствует требованиям большинства промышленных датчиков и переключателей. Каналы разделены на две независимые изолированные группы по 8 каналов, каждая с отдельным входом контроля напряжения питания, что повышает безопасность и помехозащищенность. Каждый канал модуля ABB DYSF118B 61430001-XG оснащен компонентами ограничения тока, защитой от ЭМИ, светодиодным индикатором состояния и оптической изоляцией, гарантируя стабильную работу в агрессивных промышленных средах. Модуль взаимодействует с контроллерами системы через шину ModuleBus, передавая данные о состоянии входов и сигналы ошибок при потере напряжения, обеспечивая надежную интеграцию в распределенные системы управления.
Технические параметры
| Категория параметров | Конкретные параметры |
|---|
| Тип модуля | Модуль цифрового ввода (DI) |
| Количество каналов | 16 каналов, разделенные на 2 изолированные группы по 8 каналов |
| Диапазон входного напряжения | 18–30 В DC (номинал 24 В DC) |
| Ток входа | 6 мА при 24 В DC |
| Изоляция каналов | Полная оптическая изоляция между каналами и от логики модуля |
| Контроль напряжения | Вход контроля напряжения питания для каждой группы каналов |
| Интерфейс связи | Шина ModuleBus (для взаимодействия с контроллерами ABB Advant OCS) |
| Питание | 24 В DC ±10% |
| Габариты (Ш×В×Г) | 18,5 × 15 × 2,5 см |
| Вес | Около 0,3 кг |
| Степень защиты | IP20 (для монтажа в шкафы управления) |
| Сертификации | CE, соответствие стандартам IEC |
| Защита | Защита от ЭМИ, ограничение тока, оптическая изоляция |
| Индикация | Светодиодные индикаторы состояния каждого канала |
Преимущества и особенности
- Высокая плотность каналов: 16 изолированных каналов в одном модуле ABB DYSF118B 61430001-XG оптимизируют использование пространства в шкафах управления и снижают общую стоимость системы.
- Групповая изоляция: Разделение на две независимые изолированные группы повышает безопасность и исключает взаимное влияние сигналов между группами.
- Встроенная диагностика: Контроль напряжения питания и индикация состояния каналов упрощают техническое обслуживание и быстрое выявление неисправностей.
- Промышленная надежность: Защита от ЭМИ, оптическая изоляция и компактное исполнение обеспечивают стабильную работу в harsh промышленных условиях.
- Совместимость с ABB системами: Полная совместимость с контроллерами ABB Advant OCS и шиной ModuleBus гарантирует бесшовную интеграцию в существующие системы.
- Простота монтажа: Компактные размеры и стандартный монтаж в системные шкафы упрощают установку и замену модуля ABB DYSF118B 61430001-XG.
Области применения и практические кейсы
Основные области применения
- Нефтегазовая промышленность: Сбор сигналов от предохранительных клапанов, датчиков уровня, переключателей состояния оборудования на скважинах и трубопроводах.
- Химическая промышленность: Мониторинг состояния запорной арматуры, сигнализации о перегреве, аварийных остановок на реакторах и колоннах.
- Энергетика: Сбор дискретных сигналов от турбин, генераторов, систем защиты и управления на электростанциях.
- Металлургия: Контроль состояния прокатных станов, дробильных установок, сигнализации о неисправностях.
- Производственная автоматизация: Мониторинг положения конвейеров, состояния станков, сигналов от кнопок управления и датчиков безопасности.
Типичные кейсы применения
- Система безопасности на нефтеперерабатывающем заводе: ABB DYSF118B 61430001-XG собирает сигналы от аварийных кнопок и предохранительных датчиков, передавая данные в систему DCS ABB для мгновенного запуска защитных механизмов при возникновении опасных ситуаций.
- Контроль запорной арматуры на химическом производстве: Модуль ABB DYSF118B 61430001-XG отслеживает состояние запорных клапанов на технологических линиях, обеспечивая точный мониторинг и управление потоками реагентов.
- Мониторинг состояния оборудования на электростанции: ABB DYSF118B 61430001-XG собирает сигналы о работе турбин, генераторов и вспомогательного оборудования, передавая данные для анализа и предотвращения неожиданных остановок.
Сравнение с конкурирующими продуктами
| Аспект | ABB DYSF118B 61430001-XG | Конкурент 1 (Siemens SM 321) | Конкурент 2 (Allen-Bradley 1756-IB16) |
|---|
| Количество каналов | 16 (2 изолированные группы) | 16 (общая изоляция) | 16 (изолированные) |
| Диапазон напряжения | 18–30 В DC | 24 В DC | 10–30 В DC |
| Групповая изоляция | Да (2 группы) | Нет | Нет |
| Контроль напряжения | Встроенный для каждой группы | Отсутствует | Отсутствует |
| Совместимость | ABB Advant OCS | Siemens S7-300/400 | Allen-Bradley ControlLogix |
| Вес | 0,3 кг | 0,4 кг | 0,5 кг |
Ключевое конкурентное преимущество: ABB DYSF118B 61430001-XG выделяется наличием групповой изоляции и встроенного контроля напряжения питания, что повышает безопасность и надежность в критически важных промышленных приложениях системы ABB Advant OCS.
Рекомендации по выбору
- Системы ABB Advant OCS: ABB DYSF118B 61430001-XG обеспечивает максимальную совместимость и производительность при интеграции в родственные системы управления ABB.
- Групповая изоляция: При необходимости разделения сигналов на независимые группы для повышения безопасности модуль ABB DYSF118B 61430001-XG является оптимальным выбором.
- Контроль напряжения: Для приложений, где критически важно мониторить питание полевых устройств, встроенная функция контроля напряжения модуля ABB DYSF118B 61430001-XG упрощает диагностику.
- Компактность: При ограниченном пространстве в шкафах управления легкий вес и компактные размеры модуля ABB DYSF118B 61430001-XG являются преимуществом.
Меры предосторожности
- Монтаж: Устанавливайте ABB DYSF118B 61430001-XG в соответствии с инструкцией производителя, соблюдая антистатические меры для предотвращения повреждения электронных компонентов.
- Питание: Используйте стабилизированный источник питания 24 В DC с допустимым отклонением ±10%, обеспечивая фильтрацию помех.
- Подключение сигналов: Применяйте экранированные кабели для подключения полевых устройств, разделяя сигнальные и силовые линии для снижения электромагнитных помех.
- Групповая изоляция: Соблюдайте разделение каналов на две группы при подключении, не смешивая сигналы из разных групп для сохранения изоляции.
- Обслуживание: Регулярно проверяйте состояние соединений и параметры питания. При замене модуля отключите питание или используйте функцию горячей замены (при поддержке системой).
