Описание продукта

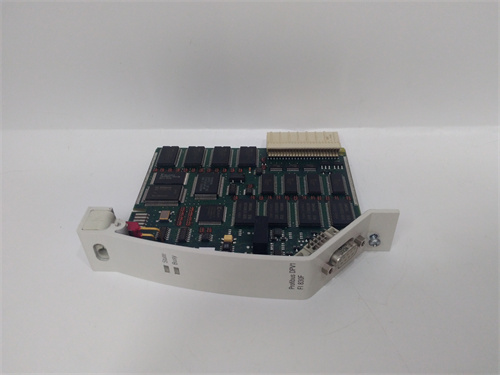

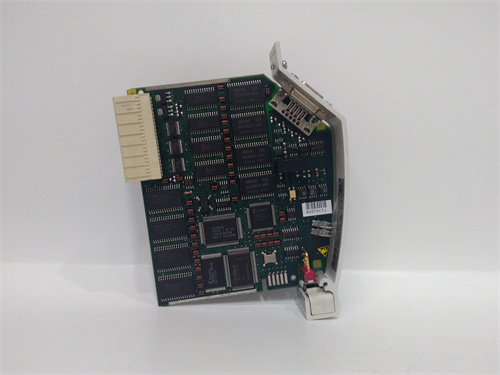

[ABB FI830F] представляет собой высокопроизводительный модуль интерфейса Fieldbus, входящий в состав распределенной системы управления (DCS) ABB Ability™ System 800xA и более ранних версий серии Advant. Данный модуль с каталожным номером FI830F является ключевым компонентом для организации связи между контроллерами AC 800M и устройствами полевого уровня, поддерживающими различные промышленные протоколы связи. [ABB FI830F] относится к семейству модулей S800 I/O и обеспечивает надежную и высокоскоростную передачу данных между центральным контроллером и удаленными узлами ввода-вывода, интеллектуальными датчиками, приводами и другим оборудованием. Модуль монтируется на DIN-рейку в одном шасси с другими модулями ввода-вывода S800 I/O и связывается с контроллером по внутренней шине. Благодаря своей высокой пропускной способности, поддержке различных протоколов и надежности, FI830F широко используется в самых ответственных применениях в нефтегазовой, химической, металлургической промышленности и энергетике по всему миру, обеспечивая прозрачность и управляемость современных производственных процессов.

Технические параметры

• Тип продукта: Модуль интерфейса Fieldbus / Fieldbus Communication Interface.

• Производитель: ABB (ранее ABB Automation Products).

• Совместимые системы: ABB Ability™ System 800xA, Advant OCS, контроллеры AC 800M.

• Серия: S800 I/O – компактные и надежные модули распределенного ввода/вывода.

• Каталожный номер: FI830F – уникальный идентификатор для заказа и замены.

• Поддерживаемые протоколы: В зависимости от конфигурации и прошивки, модуль может поддерживать различные протоколы, включая Profibus DP-V1, Modbus RTU, а также другие последовательные протоколы.

• Физические интерфейсы: На лицевой панели расположены разъемы для подключения к сети Fieldbus (обычно 9-контактный D-Sub для Profibus или клеммник для RS-485).

• Функции: Маршрутизация данных между контроллером AC 800M и сетью Fieldbus, управление обменом с ведомыми устройствами, диагностика сети.

• Обмен данными с контроллером: По внутренней последовательной шине модулей S800 I/O.

• Диагностика: Встроенная самодиагностика с индикацией состояния модуля и сетевой активности на передней панели. Поддержка диагностики протокола Fieldbus.

• Индикация: Светодиодные индикаторы состояния питания (PWR), работы (RUN), ошибки (ERR) и активности сети (COM).

• Напряжение питания: Получает питание от монтажной шины модулей S800 I/O (обычно 24V DC) через системный разъем.

• Рабочая температура: Промышленный диапазон 0°C до +55°C, адаптированный для установки в шкафах управления.

• Монтаж: DIN-рейка, в составе монтажной шины S800 I/O.

Преимущества и особенности

• Интеграция различных полевых протоколов: Модуль [ABB FI830F] обеспечивает возможность подключения устройств, работающих по различным промышленным протоколам (Profibus, Modbus), к единой системе управления ABB. Это позволяет интегрировать существующее оборудование в новую систему автоматизации без необходимости его замены, что экономит значительные средства. FI830F от ABB – это универсальный шлюз для полевых сетей.

• Высокая скорость и надежность передачи данных: Модуль [ABB FI830F] поддерживает высокие скорости передачи данных (до 12 Мбит/с для Profibus), обеспечивая своевременную доставку информации от полевых устройств до контроллера. Встроенные механизмы диагностики и коррекции ошибок гарантируют целостность данных даже в условиях сильных электромагнитных помех, характерных для промышленных предприятий. FI830F гарантирует надежность связи.

• Разгрузка центрального процессора: Принимая на себя функции управления обменом по протоколам Fieldbus, модуль FI830F освобождает ресурсы центрального процессора контроллера AC 800M для выполнения прикладных задач управления и регулирования. Это повышает общую производительность и стабильность системы, особенно в проектах с большим количеством интеллектуальных полевых устройств. ABB FI830F повышает эффективность контроллера.

• Прозрачность и удаленная диагностика: Благодаря интеграции с системой ABB 800xA, модуль [ABB FI830F] предоставляет возможность удаленного мониторинга состояния сети Fieldbus и подключенных устройств. Инженеры могут получать диагностическую информацию, выявлять проблемы на ранней стадии и планировать обслуживание, не выходя из диспетчерской. FI830F обеспечивает прозрачность полевого уровня.

• Компактность и простота монтажа: Как и все модули серии S800 I/O, [ABB FI830F] отличается компактными размерами и возможностью установки на DIN-рейку. Это позволяет создавать компактные и эффективные распределенные системы управления, экономя место в шкафах управления. Простота подключения и конфигурации сокращает время пусконаладочных работ. FI830F – это удобство и эффективность.

Области применения и примеры использования

• Нефтегазовая промышленность: На установках подготовки нефти и газа (УПН, УПГ), компрессорных станциях модули [ABB FI830F] используются для интеграции частотных преобразователей, интеллектуальных датчиков давления и расхода с протоколом Profibus в единую систему управления ABB. Это позволяет централизованно контролировать и управлять оборудованием, оптимизируя режимы работы и повышая безопасность. FI830F – ключевой элемент автоматизации нефтегазовых объектов.

• Химическая промышленность: В реакторах, смесителях и дозировочных установках модули FI830F связывают весоизмерительные приборы, анализаторы и позиционеры клапанов с контроллером AC 800M. Это обеспечивает точное соблюдение рецептур и высокое качество продукции. Наличие ABB FI830F в проекте гарантирует надежность управления сложными процессами.

• Энергетика: На тепловых электростанциях (ТЭС) модули [ABB FI830F] используются для интеграции систем возбуждения турбогенераторов, регуляторов скорости и другого оборудования с протоколом Profibus в общестанционную АСУ ТП на базе ABB System 800xA. Это повышает эффективность и надежность работы энергоблоков.

• Металлургия: В системах автоматизации прокатных станов модули FI830F обеспечивают связь с датчиками толщины, ширины, натяжения полосы, работающими по Profibus, передавая данные в контроллер для точного управления процессом прокатки. ABB FI830F – это точность и скорость в металлургии.

• Водоснабжение и водоотведение: На насосных станциях и очистных сооружениях модули [ABB FI830F] интегрируют частотные преобразователи насосов, расходомеры и анализаторы качества воды с протоколом Modbus в систему диспетчеризации, позволяя оптимизировать энергопотребление и контролировать качество очистки.

Сравнение с конкурирующими продуктами

По сравнению с аналогичными модулями интерфейса Fieldbus для DCS-систем других производителей (например, Emerson's CIOC, Siemens' ET 200M IM 153-2 с поддержкой Profibus, Honeywell's C300 Fieldbus Interface):

• Преимущества: Ключевое преимущество [ABB FI830F] – его полная и бесшовная интеграция с программно-аппаратной платформой ABB System 800xA. Он работает "из коробки" с контроллерами AC 800M, не требуя сложной настройки и дополнительных шлюзов. Это гарантирует наилучшую производительность и стабильность в рамках экосистемы ABB. Модуль FI830F поддерживает все необходимые для 800xA сервисы, включая синхронизацию времени и удаленную диагностику. Компактный дизайн S800 I/O и монтаж на DIN-рейку упрощают создание распределенных систем.

• Недостатки: Являясь специализированным продуктом для платформы ABB, модуль не может быть использован в системах управления других производителей (Emerson, Siemens). По сравнению с открытыми решениями на базе стандартных промышленных протоколов, стоимость оригинальных компонентов DCS, таких как [ABB FI830F], как правило, выше. Модуль рассчитан на использование внутри экосистемы 800xA и может иметь ограничения при прямом обмене данными с оборудованием других брендов без использования дополнительных шлюзов.

Рекомендации по выбору и меры предосторожности

• Проверка совместимости протоколов: Перед заказом [ABB FI830F] необходимо убедиться, что поддерживаемый модулем протокол Fieldbus (например, Profibus DP) соответствует протоколам ваших полевых устройств. Уточните версию протокола (например, DP-V0/V1) и необходимые функции.

• Совместимость с версией системы 800xA: Убедитесь, что версия аппаратного обеспечения и прошивки модуля совместима с версией вашей системы ABB 800xA и версией Control Builder. Несовместимость прошивок может привести к проблемам связи.

• Конфигурация сети Fieldbus: Правильно спроектируйте топологию сети Fieldbus с учетом количества устройств, расстояний и необходимости в повторителях. Назначьте уникальные адреса всем ведомым устройствам и правильно сконфигурируйте параметры связи (скорость, четность и т.д.) в FI830F.

• Терминирование и экранирование: Для сетей Profibus и RS-485 крайне важно правильно установить терминальные резисторы на концах линии и использовать качественный экранированный кабель. Несоблюдение этих правил приведет к ошибкам передачи данных из-за отражения сигнала. Убедитесь, что в вашей сети настроено смещение (bias) для поддержания линии в известном состоянии при отсутствии передачи.

• Монтаж и подключение: Установите модуль [ABB FI830F] на монтажную шину S800 I/O в соответствии с инструкцией. Подключите сетевой кабель к соответствующему разъему, соблюдая полярность и требования к экранированию. Обеспечьте надежное заземление шины и экранов кабелей.

• Условия окружающей среды: Обеспечьте условия эксплуатации модуля в соответствии со спецификациями (температура, влажность, защита от пыли). Модули S800 I/O предназначены для установки в чистых, кондиционируемых помещениях или в шкафах управления с соответствующей степенью защиты.

• Стратегия резервирования (Spare Parts): Для непрерывных производств наличие на складе запасного модуля [ABB FI830F] является обязательным условием. Выход из строя интерфейса связи может привести к потере управления важными полевыми устройствами, что потребует его немедленной замены для обеспечения безопасности и непрерывности процесса.
