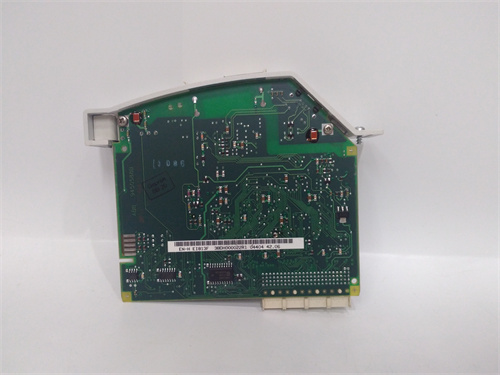

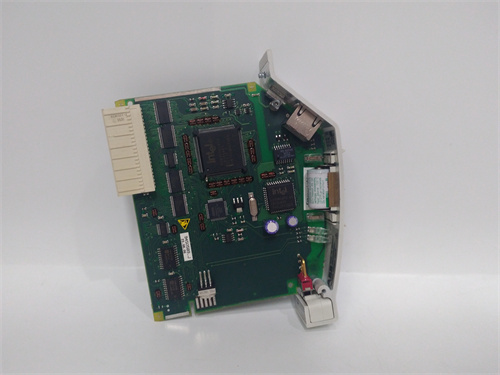

ABB EI813F Обзор продукта

ABB EI813F — это высокопроизводительный модуль связного интерфейса, предназначенный для использования в распределенных системах управления (РСУ) ABB, в частности, в линейке продуктов Industrial IT 800xA. Модуль ABB EI813F является ключевым компонентом для интеграции контроллеров AC 800M с промышленными сетями и устройствами сторонних производителей. Он обеспечивает надежную и высокоскоростную передачу данных, позволяя системе ABB взаимодействовать с разнообразным полевым оборудованием, таким как программируемые логические контроллеры (ПЛК), частотные преобразователи, панели оператора и системы SCADA, использующие протокол Modbus. Благодаря своей гибкости и надежности, ABB EI813F широко применяется в различных отраслях промышленности, включая нефтегазовую, химическую, целлюлозно-бумажную и энергетику, обеспечивая бесшовную интеграцию разнородных компонентов автоматизации.

Параметры и спецификации

• Производитель: ABB

• Модель: EI813F

• Тип продукта: Модуль связного интерфейса (Fieldbus Communication Interface)

• Совместимость: Системы управления Industrial IT 800xA, контроллеры AC 800M.

• Протокол связи: Modbus (Modbus RTU, Modbus ASCII) - ведущий (Master) и ведомый (Slave).

• Физический интерфейс: RS-232C и RS-485 (с возможностью гальванической развязки).

• Скорость передачи: Конфигурируемая скорость передачи данных (от 300 бит/с до 38.4 кбит/с и выше).

• Количество каналов: Обычно один или два независимых канала связи.

• Конфигурация: Настройка параметров связи и адресации осуществляется с помощью инструментов программирования ABB (Control Builder).

• Диагностика: Светодиодные индикаторы для отображения статуса связи, активности и наличия питания.

• Монтаж: Устанавливается в монтажную стойку (rack) контроллера AC 800M.

• Питание: Получает питание от шины контроллера через объединительную плату.

Преимущества и ключевые особенности

• Надежная связь по Modbus: ABB EI813F обеспечивает стабильную и надежную связь по протоколу Modbus, который является одним из самых распространенных промышленных протоколов в мире. Это гарантирует совместимость с тысячами устройств от различных производителей.

• Гальваническая развязка: Наличие гальванической развязки на интерфейсе RS-485 защищает контроллер AC 800M от помех и перенапряжений, которые могут возникать в длинных линиях связи.

• Простая интеграция в 800xA: Модуль EI813F полностью интегрирован в среду программирования ABB Control Builder, что позволяет легко настраивать связь и отображать диагностическую информацию прямо в проекте автоматизации.

• Гибкость конфигурации: Модуль может работать как в режиме ведущего (Master), так и в режиме ведомого (Slave), что позволяет использовать его для различных задач: от опроса удаленных устройств до интеграции контроллера ABB в систему SCADA более высокого уровня.

• Поддержка двух каналов: Наличие двух независимых каналов связи (особенно в некоторых модификациях EI813F) позволяет одновременно обмениваться данными с разными сетями или организовать резервирование связи.

Примеры применения в различных областях

• Нефтегазовая промышленность: На газокомпрессорных станциях модуль ABB EI813F используется для связи контроллера AC 800M с частотными преобразователями, управляющими мощными электродвигателями компрессоров.

• Химическая промышленность: В системах управления периодическими процессами EI813F может опрашивать весовые терминалы и дозаторы, обеспечивая точное соблюдение рецептуры.

• Энергетика: На тепловых электростанциях этот модуль интегрирует контроллеры ABB с системами управления возбуждением генераторов или с устройствами защиты, передавая важные диагностические данные.

• Водоподготовка: На крупных станциях очистки воды ABB EI813F используется для сбора данных с удаленных станций фильтрации, связываясь с установленными там ПЛК других производителей по протоколу Modbus.

Сравнение с конкурирующими продуктами

• В сравнении с Siemens (CP 341): Оба модуля выполняют схожие функции. ABB EI813F обеспечивает более глубокую интеграцию с экосистемой ABB 800xA, в то время как Siemens CP 341 оптимизирован для работы в среде TIA Portal. Выбор зависит от используемой платформы автоматизации.

• В сравнении с Honeywell (серия C300 I/O): ABB EI813F является специализированным решением для контроллеров AC 800M, в то время как аналогичные модули Honeywell предназначены для их систем Experion.

• В сравнении с универсальными Modbus-конвертерами: Хотя универсальные шлюзы (например, от Anybus) также могут преобразовывать протоколы, ABB EI813F является "родным" модулем для AC 800M, что обеспечивает более простую конфигурацию, лучшую производительность и прямой доступ к данным из программы контроллера без дополнительных задержек.

Рекомендации по выбору и меры предосторожности

• Проверка совместимости: Убедитесь, что версия модуля ABB EI813F совместима с версией вашего контроллера AC 800M и версией программного обеспечения Control Builder.

• Тип интерфейса: При заказе уточните, поддерживает ли данная версия EI813F требуемый физический интерфейс (RS-232 или RS-485) и наличие гальванической развязки.

• Правильное оконцевание линии: При использовании интерфейса RS-485 необходимо правильно установить согласующие резисторы (терминаторы) на обоих концах линии связи для предотвращения отражения сигнала.

• Адресация устройств: Убедитесь, что все устройства в сети Modbus имеют уникальные адреса и что настройки скорости передачи и формата данных совпадают с настройками модуля EI813F.

• Экранирование кабелей: Используйте экранированные витые пары для подключения и правильно заземлите экран в соответствии с рекомендациями ABB для обеспечения помехозащищенности связи.
