Описание продукта

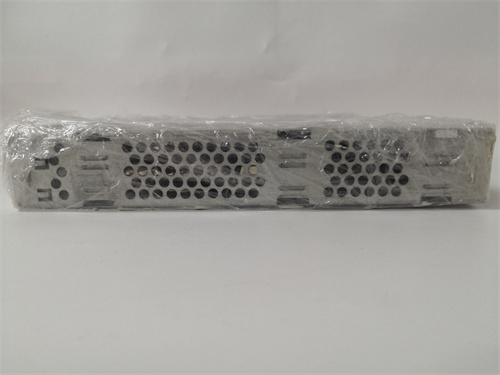

[ABB PM645B] представляет собой высокопроизводительный процессорный модуль (Processor Module), входящий в состав распределенной системы управления (DCS) ABB Ability™ System 800xA и более ранних версий серии Advant. Данный модуль с каталожным номером PM645B является ключевым компонентом для выполнения алгоритмов управления, обработки данных и обеспечения связи в современных промышленных системах автоматизации. [ABB PM645B] относится к семейству процессорных модулей для контроллеров AC 800M, предназначенных для выполнения сложных задач управления, включая непрерывное регулирование, логическое управление, обработку аварийных событий и связь с вышестоящими системами. Модуль монтируется в монтажную раму и взаимодействует с другими компонентами системы по внутренней шине, выступая в роли центрального процессора в распределенной архитектуре управления. Благодаря своей высокой производительности, надежности и проверенной архитектуре, PM645B широко используется в самых ответственных применениях в нефтегазовой, химической, металлургической промышленности и энергетике по всему миру, обеспечивая эффективное и безопасное управление сложными технологическими процессами.

Технические параметры

• Тип продукта: Процессорный модуль (Processor Module) для контроллеров ABB AC 800M.

• Производитель: ABB (ранее ABB Automation Products).

• Совместимые системы: ABB Ability™ System 800xA, Advant OCS, контроллеры AC 800M.

• Серия: PM600 – высокопроизводительные процессорные модули для систем ABB.

• Каталожный номер: PM645B – уникальный идентификатор для заказа и замены.

• Процессор: Высокопроизводительный 32-битный RISC-процессор, оптимизированный для выполнения задач реального времени.

• Память: Объем оперативной памяти (RAM) для выполнения прикладных программ и флэш-памяти (Flash) для хранения программ и данных.

• Интерфейсы связи: Встроенные интерфейсы Ethernet (для связи с инженерными и операторскими станциями), RS-232 (для локального обслуживания), а также поддержка различных промышленных протоколов через дополнительные модули связи.

• Функции: Выполнение алгоритмов управления, обработка данных, диагностика, синхронизация времени, связь с модулями ввода-вывода и вышестоящими системами.

• Поддержка резервирования: Возможность работы в резервированной конфигурации (1oo2) для повышения надежности системы.

• Диагностика: Встроенная система самодиагностики с индикацией состояния на передней панели и возможностью удаленного мониторинга.

• Индикация: Светодиодные индикаторы состояния питания (PWR), работы (RUN), ошибки (ERR) и активности связи (COM) на передней панели.

• Напряжение питания: Получает питание от монтажной рамы через системный разъем (обычно 24V DC).

• Рабочая температура: Промышленный диапазон 0°C до +55°C, адаптированный для установки в шкафах управления.

• Монтаж: Устанавливается в специализированное шасси (раму) контроллера AC 800M.

Преимущества и особенности

• Высокая производительность для сложных задач: Модуль [ABB PM645B] оснащен мощным RISC-процессором, способным выполнять сложные алгоритмы управления, включая многоконтурное регулирование, логические операции и математические вычисления с высокой скоростью. Это позволяет использовать его для управления самыми ответственными и сложными технологическими процессами. PM645B от ABB обеспечивает необходимую вычислительную мощность для современных производств.

• Поддержка резервирования для критических применений: Модуль [ABB PM645B] поддерживает возможность работы в резервированной конфигурации (1oo2 – один из двух). Это позволяет создавать отказоустойчивые системы управления, где при отказе основного процессора резервный автоматически принимает управление на себя, обеспечивая непрерывность технологического процесса. PM645B гарантирует высокую готовность и надежность для самых ответственных применений в системах ABB.

• Глубокая интеграция с System 800xA: Являясь оригинальным компонентом ABB, модуль [ABB PM645B] идеально интегрируется с программно-аппаратной платформой System 800xA. Его конфигурация и программирование производятся стандартными средствами (Control Builder), что обеспечивает простоту разработки и сопровождения проектов. Данные из модуля автоматически становятся доступны для всех уровней управления – от локальных панелей до диспетчерских пунктов.

• Масштабируемость и гибкость: Модуль PM645B может использоваться как в небольших локальных системах управления, так и в составе крупных распределенных комплексов. Благодаря поддержке различных интерфейсов связи и возможности подключения модулей расширения, он легко интегрируется с другим оборудованием ABB и сторонних производителей. Гибкость конфигурации PM645B позволяет адаптировать систему под конкретные требования проекта.

• Развитая диагностика и обслуживание: Встроенная система самодиагностики позволяет непрерывно контролировать состояние модуля, выявляя потенциальные проблемы на ранней стадии. Интеграция с системой управления активами ABB предоставляет доступ к детальной информации о состоянии, упрощая планирование технического обслуживания и сокращая время простоев. ABB PM645B обеспечивает прозрачность и контролируемость системы.

Области применения и примеры использования

• Нефтегазовая промышленность: На установках комплексной подготовки газа (УКПГ), нефтеперерабатывающих заводах (НПЗ) и нефтехимических комплексах модули [ABB PM645B] используются в качестве центральных контроллеров для управления ключевыми технологическими процессами – ректификацией, крекингом, риформингом. Их производительность и надежность критически важны для безопасности и эффективности производства. PM645B – это сердце автоматизации на объектах ABB.

• Химическая промышленность: В производствах с непрерывными и периодическими процессами (batch) модули PM645B управляют сложными реакторами, смесителями и дозировочными установками, обеспечивая точное соблюдение рецептур и высокое качество продукции. Наличие [ABB PM645B] в системе гарантирует стабильность и воспроизводимость параметров.

• Энергетика: На тепловых электростанциях (ТЭС) и в распределительных сетях модули PM645B применяются в системах автоматизации котлов, турбин и электрических подстанций, обеспечивая точное управление и защиту оборудования.

• Металлургия: На горно-обогатительных комбинатах (ГОК) и металлургических заводах модули [ABB PM645B] используются для управления дробилками, мельницами, обжиговыми печами и другим оборудованием, обеспечивая эффективность и надежность производства.

• Целлюлозно-бумажная промышленность (ЦБП): На линиях производства бумаги и целлюлозы модули PM645B координируют работу многочисленных приводов и систем управления качеством, обеспечивая непрерывность и эффективность производства.

Сравнение с конкурирующими продуктами

По сравнению с аналогичными процессорными модулями для DCS-систем других производителей (например, Emerson's Ovation Controller, Siemens' PCS 7 AS 410, Honeywell's C300 Controller):

• Преимущества: Ключевое преимущество [ABB PM645B] – его полная и бесшовная интеграция с платформой ABB System 800xA. Он является "родным" компонентом, что гарантирует наилучшую производительность, простоту конфигурирования (в среде Control Builder) и доступ ко всем диагностическим функциям системы. Процессорные модули ABB известны своей надежностью и поддержкой на протяжении всего жизненного цикла. Поддержка резервирования позволяет создавать отказоустойчивые системы для критически важных применений.

• Недостатки: Как специализированный продукт для систем ABB, данный модуль не может быть использован в системах управления других производителей (Emerson, Siemens). Стоимость оригинальных компонентов DCS, включая процессорные модули ABB, как правило, выше, чем у универсальных ПЛК-решений, что отражает их повышенную надежность и функциональные возможности. Модель PM645B может относиться к определенному поколению контроллеров, и для новых проектов могут быть доступны более современные модели (например, PM857, PM866).

Рекомендации по выбору и меры предосторожности

• Точное соответствие каталожного номера: При заказе [ABB PM645B] необходимо убедиться, что каталожный номер PM645B точно соответствует требуемой модификации. Сверьте номер с маркировкой на существующем модуле или с проектной документацией. Даже незначительное изменение может означать другую версию прошивки или аппаратную ревизию.

• Проверка совместимости с версией системы: Убедитесь, что версия аппаратного обеспечения и прошивки модуля совместима с версией вашей системы ABB (например, 800xA 5.1/6.0) и используемым программным обеспечением Control Builder. Эту информацию можно получить из документации ABB или у технических специалистов.

• Конфигурация резервирования: Если вы планируете использовать модуль [ABB PM645B] в резервированной конфигурации, необходимо правильно спроектировать и настроить систему резервирования, включая синхронизацию процессоров и переключение при отказах.

• Монтаж и подключение: Установите модуль в соответствующий слот монтажной рамы контроллера AC 800M в соответствии с инструкцией. Обеспечьте надежное подключение к системной шине и правильное заземление. Соблюдайте требования по электромагнитной совместимости (ЭМС).

• Условия окружающей среды: Обеспечьте условия эксплуатации модуля в соответствии со спецификациями (температура, влажность, защита от пыли). Процессорные модули ABB предназначены для установки в чистых, кондиционируемых помещениях или в шкафах управления с соответствующей степенью защиты.

• Стратегия резервирования (Spare Parts): Для критически важных производств наличие на складе запасного процессорного модуля [ABB PM645B] является обязательным условием. Выход из строя процессора может привести к останову производства, что потребует его немедленной замены для обеспечения безопасности и непрерывности процесса. Рекомендуется иметь как минимум один модуль PM645B в запасе для быстрой замены.
